Εξοπλισμός δοκιμής καύσης συρμάτων καλωδίων και καλωδίων, αξιολόγηση της ικανότητας κάθετα εγκατεστημένων συρμάτων καλωδίων, καλωδίων,

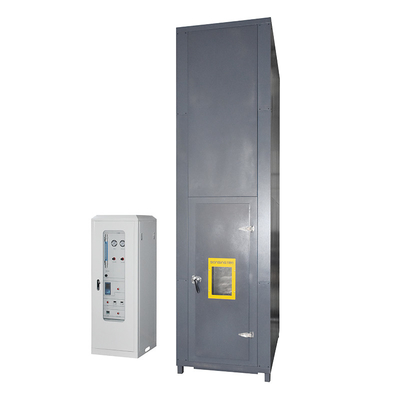

DX8349WΔοκιμή καύσης δέσμης καλωδίων και καλωδίωνεξοπλισμός

Πεδίο εφαρμογής:Χρησιμοποιείται για την αξιολόγηση της ικανότητας κάθετα εγκατεστημένων συνδεδεμένων καλωδίων, καλωδίων ή οπτικών καλωδίων να καταστέλλουν την κατακόρυφη εξάπλωση φλόγας υπό καθορισμένες συνθήκες,με την ανάγκη συνεργασίας με πύργους απομάκρυνσης καπνού και σκόνης κατά τη χρήσηΟλόκληρη η μηχανή αποτελείται από διάφορα μέρη, όπως θάλαμος δοκιμής, πηγή αέρα, χάλυβα σκάλα, σύστημα καθαρισμού εκπομπών, πηγή ανάφλεξης κλπ.

Συμμορφούμενη με τα πρότυπα: σύμφωνα με το GB/T18380.31-2008 και το IEC60332-3-10-2018 "Ελέγχοι πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 31:Έκθεση δοκιμής συσκευής δοκιμής για κατακόρυφη εγκατάσταση συσσωματωμένου καλωδίου και καλωδίου με κατακόρυφη εξάπλωση φλόγας", και μπορεί να πληροί τις απαιτήσεις της GB/T18380.32-2008/IEC60332-3-21:212000 "Ελέγχοι πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 32: Ψηλή εγκατάσταση συσσωματωμένου καλωδίου και δοκιμή κάθετης εξάπλωσης φλόγας καλωδίου κατηγορίας Α F/R" GB/T18380.33-2008/IEC 60332-3-222000 "Ελέγχοι πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 33: Έλεγχος κατακόρυφης εξάπλωσης φλόγας για κατακόρυφα εγκατεστημένα καλώδια και καλώδια - Τάξη Α", GB/T18380.35-2008/IEC 60332-3-242000 "Ελέγχοι πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 35: Έλεγχος κατακόρυφης εξάπλωσης φλόγας για κατακόρυφα εγκατεστημένα καλώδια και καλώδια - Τάξη Γ" GB/T18380.36-2008/IEC60332-3-252000 "Ελέγχου πυρκαγιάς για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 36: Έλεγχος εξάπλωσης φλόγας για κάθετα εγκατεστημένα συσσωρευτικά καλώδια και καλώδια - κατηγορία D".

Τεχνικές παραμέτρους:

1Κωδός δοκιμής: Η πειραματική διάταξη πρέπει να είναι ένα αυτοσυμπαραγόμενο κουτί με πλάτος (1000±100) mm, βάθος (2000±100) mm και ύψος (4000±100) mm.Ο πίσω τοίχος και οι δύο πλευρές του θαλάμου δοκιμής πρέπει να έχουν συντελεστή μεταφοράς θερμότητας περίπου 0..7W? M-2? K-1 θερμική μόνωση, πλάκα ατσάλινου χάλυβα USU304 πάχους 1,5 mm, 65 mm πάχους μόνωσης από ορυκτές ίνες τυλιγμένες στο μέσο, και πλάκα ατσάλινου χάλυβα USU304 πάχους 1,5 mm στο εξωτερικό

2Πηγή αέρα:

Η είσοδος αέρα είναι εξοπλισμένη με ψηφιακό ανεμόμετρο ταχύτητας αέρα και ο ρυθμός ροής αερίου του αέρα είναι (5000±500) L/min.

Μετά την ολοκλήρωση του πειράματος: Αν το δείγμα καίγεται ακόμη μετά την πάταξη της φωτιάς για μία ώρα, υπάρχει συναγερμός και μια συσκευή που χρησιμοποιεί τη βροχή για να σταματήσει με τη βία την καύση.

3Τύπος σκάλας από χάλυβα: πλάτος (500±5) mm, πλάτος κλίμακας από χάλυβα πρότυπο (800±10) mm, υλικό σκάλας από πλατύ χάλυβα είναι στρογγυλό ανοξείδωτο χάλυβα USU304

4Συσκευή καθαρισμού εκπομπών:

Το άνω μέρος του κιβωτίου δοκιμής είναι εξοπλισμένο με ψηφιακό ανεμόμετρο για να εξασφαλίζεται ότι η ταχύτητα του ανέμου είναι μικρότερη από 8M/S και δεν επηρεάζει την ροή αέρα μέσα στο κιβώτιο δοκιμής.

Συσκευή συλλογής καπνού και πλύσης καπνού και σκόνης: ανοξείδωτο χάλυβα SUS304, με διάμετρο 800 mm και ύψος 3500 mm.

Πηγή ανάφλεξης

1Τύπος: Η πηγή ανάφλεξης πρέπει να περιλαμβάνει έναν ή δύο ακροφύσια αερίου προπανίου τύπου ζώνης και τους συνοδευτικούς μετρητές ροής και τους μικτήρες Venturi.Η επιφάνεια τροφοδοσίας φωτιάς πρέπει να είναι μια επίπεδη μεταλλική πλάκα με τρύπες 242 με διάμετρο 1Οι τρύπες αυτές είναι διατεταγμένες σε τρεις διασταυρωμένες σειρές, με 81, 80 και 81 σε κάθε σειρά, κατανεμημένες σε ονομαστικό μέγεθος εντός εύρους 257×4.5mm.Μια σειρά από μικρές τρύπες ανοίγουν και στις δύο πλευρές του φλόγαΚάθε λάμπα ψεκασμού πρέπει να είναι εξοπλισμένη με ακριβείς συσκευές για τον έλεγχο της ροής του προπανίου και του αέρα.Μπορεί να χρησιμοποιηθεί περιστρεφόμενο μετρητή ροής ή μέτρο ροής μάζας

2Ο ακροφύλακας θέσης της πηγής ανάφλεξης πρέπει να τοποθετείται οριζόντια, (75±5) mm μακριά από την μπροστινή επιφάνεια του δείγματος καλωδίου, (600±5) mm μακριά από το κάτω μέρος του δοχείου δοκιμής.και συμμετρική με τον άξονα της χάλυβα σκάλαςΤο σημείο ανάφλεξης της λάμπας ψεκασμού πρέπει να βρίσκεται στο κέντρο μεταξύ των δύο οριζόντιων ράβδων της χάλυβα σκάλας και τουλάχιστον 500 mm μακριά από το κάτω άκρο του δείγματος.

Τεχνικές παραμέτρους:

1Το μέγεθος στο εσωτερικό του δοχείου δοκιμής είναι 1000 (W) X2000 (D) X4000 (H) mm, με ένα δοχείο από μεταλλικό μαλλί γεμάτο στη μέση.

2Υπάρχει ένας χώρος εισόδου αέρα 800 (W) X400 (D) mm στο κάτω μέρος του κουτιού, ο οποίος απέχει 150 mm από τον μπροστινό τοίχο

3Ο άνω χώρος εξάτμισης είναι 300 (W) X1000 (D) mm.

4Πύραυλο από ανοξείδωτο χάλυβα μεγέθους 500 (W) X3500 (H), 1 κομμάτι

5. Στερεόβαθρα από ανοξείδωτο χάλυβα μεγέθους 800 (W) X3500 (H), 1 κομμάτι

6Δύο συσκευές καύσης προπανίου με στρώμα

7Δύο συσκευές ανάμειξης αερίων Venturi.

8Δοκιμαστή πίεσης και συσκευή βαλβίδας μείωσης πίεσης, ικανή να ρυθμίζει την πίεση του προπανίου και του αέρα σε 0,1 MPa

9- Ρυθμίσεις και ρυθμίσεις της τάσης ροής του αερίου με περιστροφικό ροόμετρο

10Το κουτί παρέχει μεταλλικές σκάλες και περίστροφα για τους χρήστες να επιθεωρήσουν στην κορυφή.

11. Εξοπλισμένη με μια βαλβίδα μπάλα που μπορεί να κλείσει χειροκίνητα την πηγή αέρα

12. Εγκαταστήστε αυτόματα τον χρόνο δοκιμής καύσης και αποκόψτε αυτόματα την πηγή αερίου σε αυτό το χρόνο

13Το θερμοσύστημα στο εσωτερικό τοίχωμα του κουτιού μπορεί να εμφανίσει τη θερμοκρασία μέσα στο κουτί

14Εξωτερικές διαστάσεις του θαλάμου καύσης: 1120 (W) X2195 (D) X5077 (H) mm

15Οι εξωτερικές διαστάσεις του κουτιού ελέγχου: 1280 (W) X770 (D) X1200 (H) mm

16Η παροχή ενέργειας: AC 220V, 50/60Hz, 2A

17Πηγή αερίου: προπάνιο, αέρας (αυτοπροσδιορίζεται από τον πελάτη)
