Εξοπλισμός δοκιμής πυρκαγιάς από βροχή και δονήσεις από αντίκτυπο

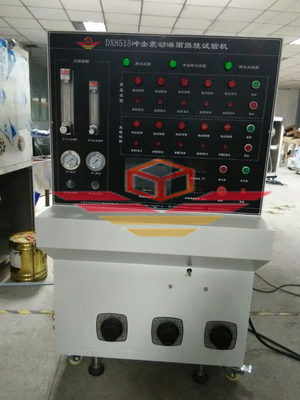

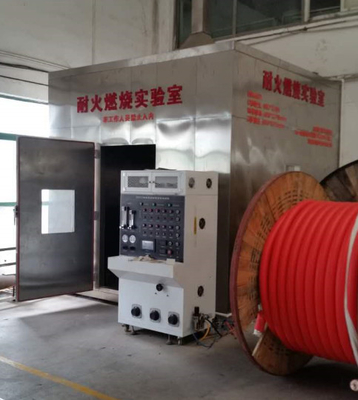

DX8515 Δοκιμή καύσης από βροχή λόγω δονήσεων κατά την πρόσκρουσηΕργαλεία

Εισαγωγή:

Οι απαιτήσεις απόδοσης αυτής της μηχανής δοκιμής περιλαμβάνουν δοκιμή αντοχής στη φωτιά, δοκιμή αντοχής στη φωτιά με ψεκασμό νερού και δοκιμή μηχανικής αντοχής στη φωτιά.Είναι κατάλληλο για καλώδια με ανόργανες ίνες με ονομαστική τάση που δεν υπερβαίνει τα 450/750V, και μπορεί να διατηρήσει την ακεραιότητα του κυκλώματος για μεγάλο χρονικό διάστημα υπό συνθήκες φλόγας.

Συμμόρφωση με τα πρότυπα:

Συμμορφώνεται με τις απαιτήσεις του προτύπου δοκιμών του Βρετανικού Προτύπου Καλωδίων Αντιφωτισμού BS6387 "Προδιαγραφή για τις απαιτήσεις απόδοσης των καλωδίων για τη διατήρηση της ακεραιότητας του κυκλώματος σε συνθήκες πυρκαγιάς".

Σύνθεση εξοπλισμού:

Δοκιμή αντοχής στη φωτιά: Ο πάγκος δοκιμής αντοχής στη φωτιά περιλαμβάνει τα ακόλουθα μέρη: σύστημα στήριξης καλωδίων, διάταξη συνεχούς ανίχνευσης, πηγή θερμότητας κλπ.

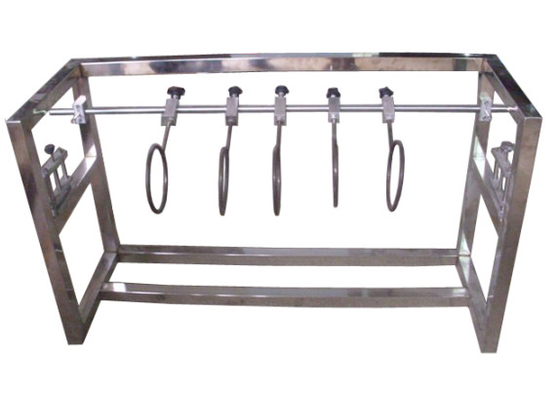

1. Σύστημα στήριξης καλωδίου: Το καλώδιο είναι στερεωμένο οριζόντια στα δύο άκρα του περιβλήματος καλωδίου μέσω σφραγίδων.που συνδέονται με τα άλλα μεταλλικά μέρη της συσκευής. Για μη θωρακισμένα καλώδια με διάμετρο μικρότερο των 10 mm ή άλλα καλώδια που παρουσιάζουν σημαντική μετατόπιση κατά τη διάρκεια της δοκιμής, χρησιμοποιούνται τρία μεταλλικά δαχτυλίδια.κάθε ένα στερεωμένο περίπου 150 mm μακριά από τον αρχικό μεταλλικό δαχτυλίδι.

2Συσκευή συνεχούς ανίχνευσης: Κατά τη διάρκεια της δοκιμής, το ρεύμα επιτρέπεται να περάσει από όλους τους πυρήνες του καλωδίου,ένα μετασχηματιστή τριών φάσεων που συνδέεται με άστρο ή τρεις μετασχηματιστές μονής φάσης (ή ένας μετασχηματιστής μονής φάσης), εάν η δοκιμή γίνεται με ένα μόνο καλώδιο πυρήνα) και έχει επαρκή χωρητικότητα για τη διατήρηση του μέγιστου επιτρεπόμενου ρεύματος διαρροής 3A στην τάση δοκιμής.Συνδέστε μια λάμπα σε κάθε καλώδιο πυρήνα στο άλλο άκρο του καλωδίου και φορτώστε ένα ρεύμα κοντά στο 0.25A στην ονομαστική τάση του καλωδίου.

3Πηγή θερμότητας:

1. Η θερμότητα είναι ένας σωληνώδης καυστήρας αερίου μήκους 610 χιλιοστών που μπορεί να τροφοδοτήσει με μεθάνιο και έχει πυκνή φλόγα.
2. Μέτρηση θερμοκρασίας: Τοποθετείται ένα θωρακισμένο θερμόμετρο διαμέτρου 2 mm κοντά στην είσοδο αέρα, παράλληλο προς το 75 mm πάνω από τον καυστήρα

3Θέρμανση φλόγας δοκιμής και χρόνος: (βλέπε BS6387 επίπεδο καύσης)

Α 650 C ± 40 °C -3 ώρες

Β 750. C ± 40 °C -3 ώρες

C 950. C ± 40 °C -3 ώρες

S 950. C ± 40 °C -20 λεπτά

4Δείγμα: Το δείγμα είναι ένα τμήμα του τελικού προϊόντος, μήκους τουλάχιστον 1200 mm, με 100 mm κάλυψης και κάλυψης αφαιρεμένα από κάθε άκρο.Τα καλώδια στα δύο άκρα του καλωδίου πρέπει να συνδέονται ηλεκτρικά.

5Δοκιμαστική τάση: 200-1000V, ρυθμιζόμενη

* Η βαθμίδα BS6387 για το επιβραδυντικό φλόγας απαιτεί να περάσουν πειράματα οριζόντιας καύσης, πειράματα ψεκασμού νερού και πειράματα καύσης με μηχανικές δονήσεις.

Δοκιμή οριζόντιας καύσης: βαθμός Α 650 °C/3h, βαθμός Β 750 °C/3h, βαθμός C 950 °C/3h και βαθμός S 950 °C/3min.Ένα επίπεδο δείχνει ότι δεν υπάρχει βλάβη μετά την καύση σε επίπεδο τάσης 300 βολτ για 3 ώρες σε θερμοκρασία 650 °CΤο επίπεδο Β υποδηλώνει την απουσία βλάβης μετά την καύση σε επίπεδο τάσης 300 V για 3 ώρες σε θερμοκρασία 750 °C. Το επίπεδο C υποδηλώνει την απουσία βλάβης μετά την καύση σε επίπεδο τάσης 300 V για 3 ώρες σε θερμοκρασία 950 °C.Το επίπεδο S υποδηλώνει την απουσία βλάβης μετά την καύση σε επίπεδο τάσης 300 V για 3 λεπτά σε θερμοκρασία 950 °C..

Δοκιμή καύσης με ψεκασμό νερού: διαιρείται σε επίπεδα W, που υποδεικνύουν ότι δεν εμφανίζεται βλάβη μετά την εφαρμογή τάσης 300 βολτ για καύση για 15 λεπτά και στη συνέχεια ψεκασμό νερού για καύση για 15 λεπτά.

Δοκιμή καύσης από δονήσεις κατά την πρόσκρουση: διαιρείται σε επίπεδο X 650 °C/15min, επίπεδο Y 750 °C/15min και επίπεδο Z 950 °C/15min.Το επίπεδο X αντιπροσωπεύει τη μηχανική δόνηση από την πρόσκρουση χωρίς βλάβη για 15 λεπτά κάθε 30 δευτερόλεπτα, όταν εφαρμόζεται τάση 300 βολτ κατά την καύση σε θερμοκρασία 650 °C.Το επίπεδο Y υποδηλώνει την εφαρμογή τάσης 300 βολτ σε θερμοκρασία 750 °C κατά την καύση και μηχανική δόνηση κάθε 30 δευτερόλεπτα για 15 λεπτά χωρίς βλάβη.Το επίπεδο Z αναφέρεται σε μηχανική δονή κάθε 30 δευτερόλεπτα για 15 λεπτά χωρίς βλάβη κατά την εφαρμογή τάσης 300 βολτ σε θερμοκρασία 950 °C κατά την καύση.Το μοντέλο υψηλότερου επιπέδου που απαιτείται από το BS6387 είναι το CWZ.

2Δοκιμή αντοχής στο νερό και στη φωτιά: σύστημα στήριξης καλωδίων, συσκευή συνεχούς ανίχνευσης, πηγή θερμότητας

1Σύστημα στήριξης καλωδίων: Το καλώδιο συνδέεται με ένα μεταλλικό στήριγμα που αποτελείται από δύο άκαμπτες πλάκες πλάτους 25 mm, οι οποίες στερεώνονται με μεταλλικούς σφιγκτήρες με απόσταση 200 mm.Το καλώδιο είναι συνδεδεμένο με το στήριγμα όπως φαίνεται στο σχήμα 3, και όλα τα μεταλλικά πλαίσια είναι γειωμένα.

2Συστήμα συνεχούς ανίχνευσης: Κατά τη διάρκεια της δοκιμής, επιτρέπεται το ρεύμα να περάσει από όλους τους πυρήνες του καλωδίου, τρεις μονοφασικούς μετασχηματιστές,και έχουν επαρκή χωρητικότητα για τη διατήρηση του μέγιστου επιτρεπόμενου ρεύματος διαρροής 3A στην τάση δοκιμής. Συνδέστε μια λάμπα σε κάθε καλώδιο πυρήνα στο άλλο άκρο του καλωδίου και φορτώστε ένα ρεύμα κοντά στο 0,25A στην ονομαστική τάση του καλωδίου.

3Πηγή θερμότητας:

1. Θέρμανση: Ένας καυστήρας με σχήμα λωρίδας με μήκος 400 mm μπορεί να κάψει δείγματα καλωδίων έως 400 mm. Η συναρμολόγηση του καυστήρα μπορεί να ρυθμιστεί ώστε να παρέχει φωτεινή φλόγα με θερμοκρασία 650 °C ± 40 °C,
2. Μέτρηση θερμοκρασίας: το θωρακισμένο θερμόμετρο διαμέτρου 2 mm τοποθετείται στην κάτω επιφάνεια του καλωδίου
3. Θερμοκρασία φλόγας δοκιμής: 650°C±40°C

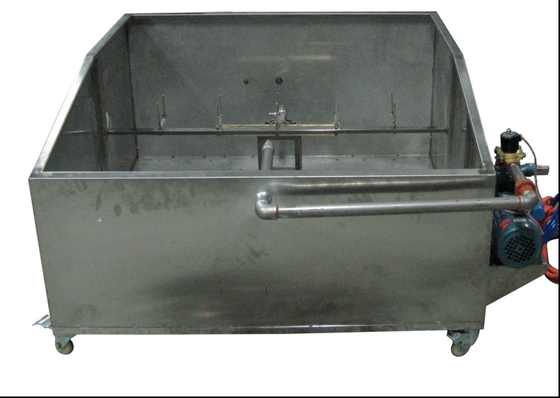

4. Ρίξτε νερό: εγκαταστήστε ένα ακροφύσιο, όπως φαίνεται στο σχήμα 4, στο στήριγμα δοκιμής, όπως φαίνεται στα σχήματα 4 και 5, στη μέση του καυστήρα.30 λίτρα ανά τετραγωνικό μέτρο νερού κοντά στο δείγμα με πίεση νερού 250-350KPaΗ ταχύτητα αυτή πρέπει να μετριέται χρησιμοποιώντας ένα δίσκο συλλογής, το οποίο έχει αρκετό βάθος ώστε ο μακρύς άξονας του να είναι παράλληλος με τον άξονα του καλωδίου και να τοποθετείται στο κέντρο.Αυτό το δίσκο είναι περίπου 100mm πλάτος και 400mm μήκος.
5. Δείγμα: Δείγματα μεγαλύτερα από 1500 mm λαμβάνονται από τελικά προϊόντα και έχουν υποβληθεί σε δοκιμές κάμψης σε θερμοκρασία περιβάλλοντος.Τα καλώδια στα δύο άκρα του καλωδίου πρέπει να υποβάλλονται σε κατάλληλη επεξεργασία σύμφωνα με τις ηλεκτρικές συνδέσεις και τις συστάσεις του κατασκευαστή.
6. Δοκιμαστική τάση: 200-1000V, ρυθμιζόμενη

3, Μηχανολογική δονή και αντοχή στη φωτιά: περιλαμβάνουν τα ακόλουθα μέρη της συσκευής δοκιμής, για την στερέωση των εξαρτημάτων στις αντίστοιχες θέσεις του σχισματόλιθου πλαισίου.

Το καλώδιο στερεώνεται σε κατακόρυφο τοίχο και στερεώνεται σε χάλυβα με υλικά ανθεκτικά στη θερμότητα και μη εύφλεκτα.Ο μετασχηματιστής συνδέει την ασφάλεια με το φως για να δείξει ότι το κύκλωμα είναι συνεχές· συσκευή δονήσεων· πηγή θερμότητας.

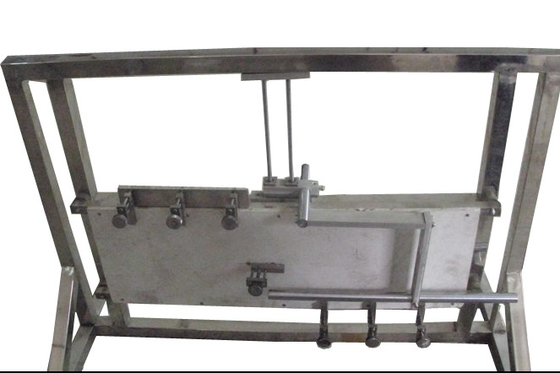

1Τοίχος και εγκατάστασή του: Ο τοίχος αποτελείται από ανθεκτικά στη θερμότητα και αντιφλεγμονώδη υλικά και στερεώνεται σε δύο οριζόντιες ράβδους από χάλυβα.ένα στην κορυφή του πίνακα και το άλλο στο κάτω μέρος του πίνακαΗ επιφάνεια αυτή έχει μήκος περίπου 900 mm, πλάτος 300 mm και πάχος 9 mm και το συνολικό βάρος του τοίχου (δηλαδή επιφάνεια με υποστηρικτικό πλαίσιο) είναι 10 ± 2 kg.Κάθε δομή από χάλυβα είναι ένας τετράγωνος σωλήνας από χάλυβα με μήκος περίπου 1m και 25mmΤο άνω δοκάρι πρέπει να στερεώνεται στην πλάκα, έτσι ώστε η άνω επιφάνεια του να είναι ευθυγραμμισμένη με την άνω άκρη της πλάκας.Κάθε δομή και πλάκα από χάλυβα έχει μια οριζόντια τρύπα στην εξωτερική άκρηΤο τοίχωμα συνδέεται με το πλαίσιο με 4 ελαστικές βουσίδες,με διάμετρο περίπου 32 mm και πάχος 20 mm.

2Συνεχή συσκευή ανίχνευσης: Κατά τη διάρκεια της δοκιμής, επιτρέπεται το ρεύμα να περάσει από όλους τους πυρήνες του καλωδίου, τρεις μονοφασικούς μετασχηματιστές,και έχουν επαρκή χωρητικότητα για τη διατήρηση του μέγιστου επιτρεπόμενου ρεύματος διαρροής 3A στην τάση δοκιμής. Συνδέστε μια λάμπα σε κάθε καλώδιο πυρήνα στο άλλο άκρο του καλωδίου και φορτώστε ένα ρεύμα κοντά στο 0,25A στην ονομαστική τάση του καλωδίου.

3Πηγή θερμότητας:

Θέρμανση: Ένας καυστήρας με σχήμα λωρίδας μήκους 400 mm μπορεί να καίει δείγματα καλωδίων έως 400 mm. Η συγκέντρωση του καυστήρα μπορεί να ρυθμιστεί ώστε να παρέχει φωτεινή φλόγα με θερμοκρασία 650 ± 40 ° C,

Μέτρηση θερμοκρασίας: θωρακισμένο θερμόμετρο διαμέτρου 2 mm, με τμήμα του θερμόμετρου να περνά μέσα από το τοίχωμα που απέχει 8 mm έως 10 mm από το τοίχωμα.Η θερμοκρασία μετράται με την ακόλουθη διαδικασία:: σε ένα άκρο της ράβδου από ατσάλι χαμηλής περιεκτικότητας σε άνθρακα, συνδέεται ένα θερμόμετρο διαμέτρου 3 mm ± 5% και μήκους 300 mm, ώστε να μπορεί να μετρά τη θερμοκρασία της ράβδου.Πιάστε το ραβδί και να πλησιάσει τη φλόγα για να διατηρήσει μια απόσταση 40 mm έως 50 mm από τη φλόγαΌταν η θερμοκρασία της φλόγας είναι 950 °C, η θερμοκρασία της ράβδου μπορεί να φτάσει τους 400 °C σε 10 έως 20 δευτερόλεπτα.η θερμοκρασία της ράβδου μπορεί να φτάσει τους 400 ° C σε 20s έως 40s

4Θερμοκρασία και χρόνος δοκιμής φλόγας: Η θερμοκρασία δοκιμής πρέπει να επιλέγεται από τον ακόλουθο πίνακα:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Η συσκευή δονήματος αποτελείται από ράβδο χάλυβα χαμηλής περιεκτικότητας σε άνθρακα (διάμετρος 25 mm ± 5%, μήκος 600 mm ± 5%).Το διάμηκες τμήμα της ράβδου είναι παράλληλο με τον τοίχο και 200mm υψηλότερο από το πάνω μέρος του τοίχουΤο άξονα το χωρίζει σε δύο μέρη, 200 mm και 400 mm, με το μεγαλύτερο μέρος να βλέπει τον τοίχο.

5Δείγμα: Το δείγμα είναι ένα τμήμα καλωδίου μήκους τουλάχιστον 1200 mm, με 100 mm κάλυψης και κάλυψης αφαιρεμένα από κάθε άκρο.Τα καλώδια στα δύο άκρα του καλωδίου πρέπει να είναι κατάλληλα προετοιμασμένα σύμφωνα με τις ηλεκτρικές συνδέσεις και τις συστάσεις του κατασκευαστήΤο καλώδιο πρέπει να λυγίσει σε δύο τμήματα που είναι περίπου ίσου μήκους και παράλληλο από το μέσο.όπου D αντιπροσωπεύει την εξωτερική διάμετρο του καλωδίουΤο καλώδιο σχηματίζεται σε σχήμα Z, με οριζόντια απόσταση 13D μεταξύ των σταθερών άκρων.

6Το καλώδιο πρέπει να στερεώνεται στον τοίχο με κλιπς χαλκού και η εγκατάσταση ειδικών καλωδίων πρέπει να αναφέρεται στον κατασκευαστή.Η ζεύξη πρέπει να στερεωθεί στα δύο καμπυλωτά μέρη του καλωδίου, με το μεσαίο μέρος της καμπύλης να είναι κατακόρυφο: στο μέρος όπου το καλώδιο γίνεται οριζόντιο, η απόσταση μεταξύ των γειτονικών σφραγίδων είναι ίση, περίπου 150 mm έως 200 mm.
