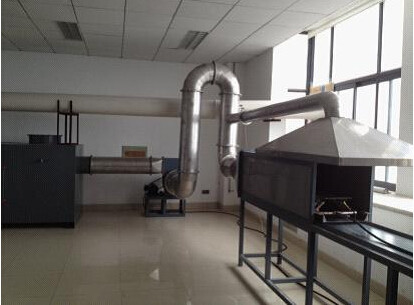

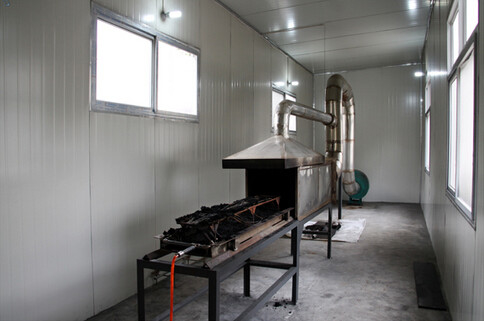

Εξοπλισμός δοκιμής επιδόσεων καύσης με προπάνιο σε οδικό δίκτυο για την δοκιμή επιδόσεων καύσης με προπάνιο στον δρόμο

Εξοπλισμός δοκιμής απόδοσης καύσης προπανίου οδού DX8332B

Πεδίο εφαρμογής: Χρησιμοποιείται κυρίως για τη δοκιμή απόδοσης καύσης προπανίου της οδού ολόκληρης της πυρίμαχης ταινίας μεταφοράς πυρήνα υφασμάτων ανθρακωρυχείων. Σύμφωνα με το MT914-2008 "Υφασμάτινη Πυρίμαχη Ταινία Μεταφοράς Πυρήνα για Ανθρακωρυχεία", δοκιμάστηκε η απόδοση καύσης προπανίου της οδού. Υιοθετείται το ισχυρό σύστημα εξαγωγής και το σύστημα ανεμιστήρα εξαγωγής εκκινείται για να απορρίψει τα καυσαέρια μέσω της επεξεργασίας καθαρισμού ενεργού άνθρακα με κουρτίνα νερού για να πληροί τα εθνικά πρότυπα εκπομπών.

Σύνθεση εξοπλισμού: Αποτελείται από τέσσερα μέρη: το κύριο κουτί ελέγχου, τη συσκευή ανεμιστήρα, το στήριγμα καύσης και τον καυστήρα καύσης.

Το κουτί ελέγχου είναι αφαιρούμενο.

Καθαρισμός αέρα του ανεμιστήρα εξαγωγής: Αφού εγκατασταθεί ο αγωγός εξαγωγής στον αγωγό εξαγωγής, ο αέρας περνά μέσα από την οδό και η ροή του αέρα ελέγχεται από τη βαλβίδα ελέγχου.

Το υλικό του πλαισίου είναι κατασκευασμένο από τετράγωνη συγκόλληση ανοξείδωτου χάλυβα 304 και το κουτί ελέγχου είναι κατασκευασμένο από ηλεκτροστατικό χαλύβδινο φύλλο (t=1,2mm), και η επιφάνεια είναι ψεκασμένη με πλαστικό, το οποίο είναι πιο λείο και όμορφο.

Καυστήρας: Υλικό SUS304, αυτοκατασκευή της εταιρείας μας.

Σύστημα ελέγχου:

6.1 Το κουτί ελέγχου υιοθετεί σύστημα ελέγχου ρελέ και όλα τα ηλεκτρονικά εξαρτήματα είναι κατασκευασμένα από γνωστές εγχώριες μάρκες, οι οποίες μπορούν να διασφαλίσουν καλύτερα την απόδοση λειτουργίας και την ακρίβεια ανίχνευσης του μηχανήματος.

6.2 Η θερμοκρασία υιοθετεί εισαγόμενο έξυπνο θερμοστάτη P.I.D. (με λειτουργία αυτόματου υπολογισμού) και αισθητήρα θερμοστοιχείου PT100 υψηλής ακρίβειας και χρονοδιακόπτη.

6.3 Ο εξοπλισμός διαθέτει τις ακόλουθες συσκευές προστασίας ασφαλείας: προστασία υπερφόρτωσης ρεύματος, προστασία βραχυκυκλώματος, προστασία υπερφόρτωσης κυκλώματος ελέγχου, προστασία υπέρτατης θερμοκρασίας.

Κύριες τεχνικές παράμετροι:

1 οδός: αποτελείται από θάλαμο, ο εξωτερικός τοίχος του οποίου είναι κατασκευασμένος από πυρίμαχο υλικό 25mm, το μέγεθος εισόδου του είναι 460mmx460mm, μήκος: 1676mm, και συνδέεται με σωλήνα εξαγωγής διαμέτρου 300mm με κωνικό σύνδεσμο από ανοξείδωτο χάλυβα πάχους 1,5mm.

2. Κουκούλα εξαγωγής: κατασκευασμένη από ανοξείδωτο χάλυβα πάχους 1,5mm, τοποθετημένη ακριβώς πάνω από τον θάλαμο δοκιμής, χρησιμοποιείται για την εξαγωγή των καυσαερίων που διαχέονται από το εξωτερικό του στόματος του φούρνου κατά τη διαδικασία δοκιμής.

3. Στήριγμα: χρησιμοποιείται για την τοποθέτηση του σταθερού δείγματος ταινίας μεταφοράς, οι προδιαγραφές του πάγκου δοκιμής: μήκος 1500mm, πλάτος 220mm, ύψος 160mm, κατασκευασμένο από χαλύβδινες ράβδους διαμέτρου 10mm.

4. Καυστήρας φαινάνης: αποτελείται από έξι εγχυτήρες καύσης με την κεφαλή έγχυσης κεκλιμένη προς τα μέσα υπό γωνία 45°

5. Δοκιμαστικό καύσιμο: ≥ 95% υγραέριο προπανίου (παρέχεται από τον χρήστη).

6. Δείγμα: πυρίμαχη ταινία μεταφοράς

7. Συσκευή ζύγισης: χρησιμοποιείται για τη ζύγιση του βάρους των δειγμάτων ταινίας μεταφοράς και των κυλίνδρων αερίου πριν και μετά τη δοκιμή. 30kg/0.001kg

8. ανεμόμετρο: τοποθετημένο στην κεντρική γραμμή σε απόσταση 310mm από το έδαφος του θαλάμου και 285mm από την είσοδο του θαλάμου.

9. Θερμοστοιχείο: τύπου Κ, εξωτερική διάμετρος όχι μεγαλύτερη από 3mm. Η διάμετρος του σύρματος είναι 0,5 mm, η ακρίβεια δεν είναι μικρότερη από την Κλάση ΙΙ., και το εύρος μέτρησης είναι 1300°C.

10. Σύστημα ελέγχου θερμοκρασίας: έλεγχος υπολογιστή, το σήμα millivolt που παράγεται από το θερμοστοιχείο αποστέλλεται στην πλακέτα ρύθμισης σήματος, και το αναλογικό μετατρέπεται σε ψηφιακό σήμα μέσω της κάρτας απόκτησης δεδομένων, και στη συνέχεια ελέγχεται και αναφέρεται από το λογισμικό του υπολογιστή.

11. Χρονοδιακόπτης: Ανάλυση: 0.1S, σφάλμα όχι μεγαλύτερο από 1s/h

12. Μετρητής ροής καυσίμου: 35~350L/H ρυθμιζόμενη ακρίβεια ελέγχου ±2L/h

13. Ακρίβεια ελέγχου κατανάλωσης καυσίμου: 565±2g/50min

14. Τάση τροφοδοσίας: AC380V 50Hz τριφασικό πεντασύρματο σύστημα.

15. κατανάλωση ενέργειας: 4.01KW.

16. Θερμοκρασία περιβάλλοντος δοκιμής: 5°C--30°C

17. Κάθετη στροφή 6800*4400*2700mm ή οριζόντια ευθεία γραμμή 9500*1800*2700mm
