Έλεγχος πυρόστατης επικάλυψης χάλυβα

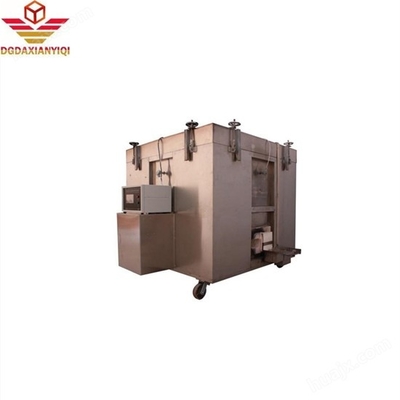

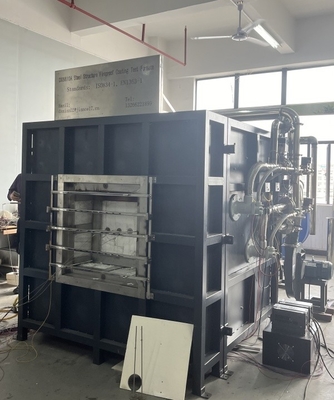

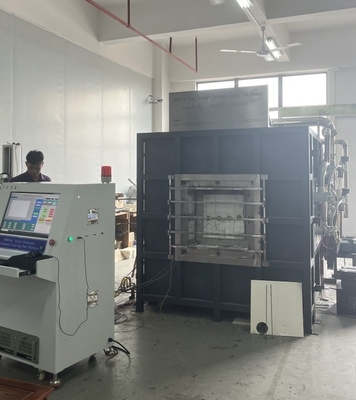

DX8810A Κλίβανος δοκιμής πυράντοχης επίστρωσης από χάλυβα

1. Όνομα έργου: Κλίβανος δοκιμής πυράντοχης επίστρωσης από χάλυβα
2. Επισκόπηση: Ο κλίβανος δοκιμής πυράντοχης επίστρωσης από χάλυβα είναι κατάλληλος για τη δοκιμή πυραντοχής διαφόρων δειγμάτων πυράντοχης επίστρωσης από χάλυβα που χρησιμοποιούνται σε εσωτερικούς και εξωτερικούς χώρους σε κτίρια (δομές) και δεν είναι κατάλληλος για δείγματα με μήκος μεγαλύτερο από 800 cm. Χρησιμοποιώντας τη διεπαφή λειτουργίας WINDOWS 7 και το λογισμικό ανάπτυξης LabView, το στυλ της διεπαφής είναι φρέσκο, όμορφο και απλό. Τα αποτελέσματα των μετρήσεων εμφανίζονται σε πραγματικό χρόνο κατά τη διάρκεια της δοκιμής και η τέλεια καμπύλη σχεδιάζεται δυναμικά και τα δεδομένα μπορούν να αποθηκευτούν, να ανακτηθούν και να εκτυπωθούν μόνιμα και η αναφορά μπορεί να εκτυπωθεί απευθείας. Έχει τα χαρακτηριστικά της υψηλής ευφυΐας, της καθοδηγούμενης λειτουργίας μενού, της απλής και διαισθητικής και καθιστά τα αποτελέσματα των δοκιμών πιο ακριβή.
3. Συμμόρφωση με το πρότυπο: GB/T9978.1-2008 «Μέθοδοι δοκιμής πυραντοχής για δομικά στοιχεία κτιρίων Μέρος 1: Γενικές απαιτήσεις».
Κεφάλαιο και Κεφάλαιο 6 απαιτήσεις, GB/T14907-2018 «Πυράντοχες επιστρώσεις από χάλυβα» πρότυπα δοκιμών, GBJ17-2003 «Κώδικας σχεδιασμού χαλύβδινων κατασκευών» τυπικές απαιτήσεις, GA_T714-2007, GB/T9779-1988 πολυστρωματικές αρχιτεκτονικές επιστρώσεις

Τεχνικές παράμετροι:
1. Σύνθεση εξοπλισμού: οριζόντιος κλίβανος δοκιμής πυραντοχής, τμήμα ελέγχου καύσης, τμήμα αερίου και σύστημα μείωσης πίεσης, σύστημα απελευθέρωσης πίεσης και μέτρησης πίεσης, σύστημα εκπομπής καυσαερίων, πλαίσιο δοκιμής δείγματος, σύστημα ροής αερίου, σύστημα μέτρησης θερμοκρασίας (σύστημα συλλογής δεδομένων θερμοκρασίας κλιβάνου, σύστημα συλλογής θερμοκρασίας δοκιμαστικού στοιχείου), σύστημα βαλβίδας εξαγωγής καπνού και ειδικό λογισμικό δοκιμών. Η μονάδα συλλογής δεδομένων υψηλής ακρίβειας 16 bit χρησιμοποιείται για τη συλλογή των δεδομένων θερμοκρασίας, πίεσης, ρυθμού ροής και άλλων πτυχών κάθε καναλιού και οι πραγματικές πληροφορίες της καύσης αναπαράγονται σε πραγματικό χρόνο μέσω ανάλυσης, επεξεργασίας και ελέγχου μικροϋπολογιστή και τα αποτελέσματα λαμβάνονται απευθείας με ανάλυση και κρίση μικροϋπολογιστή. Ολόκληρο το μηχάνημα υιοθετεί εξαρτήματα υψηλής ποιότητας για να διασφαλίσει ότι το σύστημα είναι υψηλής ποιότητας, υψηλής ταχύτητας λειτουργίας και προηγμένο.
2. Δομή κλιβάνου: δομή τεσσάρων στρώσεων, όταν το εσωτερικό στρώμα είναι 1300°C, το εξωτερικό στρώμα είναι θερμοκρασία δωματίου. Από έξω προς τα μέσα, είναι: το πρώτο στρώμα από κέλυφος από ανοξείδωτο χάλυβα, το δεύτερο στρώμα από πλαίσιο από χάλυβα. το τρίτο στρώμα είναι κατασκευασμένο από τούβλα υψηλής θερμοκρασίας. Το τέταρτο στρώμα είναι βαμβάκι κεραμικό υψηλής θερμοκρασίας με αντοχή σε θερμοκρασία 1700 °C;
3. Καυστήρας:
3.1 Υιοθετούνται 2 σετ καυστήρων υψηλής πίεσης με ισχύ 60~80kw και ο καυστήρας έχει αναλογικό έλεγχο αέρα-καυσίμου, ο οποίος σχηματίζει έλεγχο κλειστού βρόχου με την ανάδραση θερμοκρασίας στον κλίβανο και μπορεί να ρυθμίσει αυτόματα τη βαλβίδα αερίου και τη βαλβίδα αέρα για να επιτύχει το καλύτερο αποτέλεσμα καύσης. Για να διασφαλιστεί η ασφάλεια, η επιλογή των καυστήρων και των εξαρτημάτων είναι όλες γνωστές μάρκες;
3.2 Ελεγκτής δάδας καύσης: με αυτόματη συσκευή συναγερμού για αποτυχία ανάφλεξης και σβήσιμο φλόγας;
3.3 Υπάρχουν 2 ταχύτατα αεροβόλα αερίου ενσωματωμένα και στις δύο πλευρές του τοιχώματος του κλιβάνου, 1 σε κάθε πλευρά. Παρέχετε τη θερμότητα που απαιτείται για τη θέρμανση στον κλίβανο;
3.4 Αγωγός αερίου και αγωγός αέρα: Αποτελείται από βαλβίδα πεταλούδας, αναλογική βαλβίδα αέρα-καυσίμου, βαλβίδα μείωσης πίεσης δύο σταδίων, χειροκίνητη βαλβίδα πεταλούδας, ελεγκτή ανάφλεξης, διακόπτη υψηλής και χαμηλής πίεσης, βαλβίδα απελευθέρωσης υπερπίεσης αερίου, διαχωριστή αερίου-υγρού αερίου, βαλβίδα μείωσης πίεσης πρώτου σταδίου, βαλβίδα μεταγωγής υγρής φάσης, μετρητή πίεσης αερίου, μετρητή χαμηλής πίεσης, βαλβίδα σφαιρών, συναγερμό διαρροής αερίου, εύκαμπτο σωλήνα από ανοξείδωτο χάλυβα, εύκαμπτο σωλήνα αερίου υψηλής πίεσης κ.λπ.
4. Σύστημα μέτρησης θερμοκρασίας:

4.1 Θερμοστοιχείο στον κλίβανο:
Ο ΚΛΙΒΑΝΟΣ ΥΙΟΘΕΤΕΙ ΔΙΑΜΕΤΡΟ ΣΥΡΜΑΤΟΣ 2,0MM ΠΟΥ ΑΝΤΑΠΟΚΡΙΝΕΤΑΙ ΣΤΙΣ ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ 5.5.1.1 ΣΤΟ GB/T9978.1 ΚΑΙ GB/T 16839.1
4 θερμοστοιχεία νικελίου-χρωμίου-νικελίου-πυριτίου τύπου K, κάλυμμα από ανοξείδωτο χάλυβα ανθεκτικό στη θερμότητα, ανθεκτικό στη θερμότητα υλικό γεμισμένο στη μέση, άκαμπτο περίβλημα σωλήνα από ανοξείδωτο χάλυβα
Το μήκος του περιβλήματος του σωλήνα νεφρίτη δεν είναι μικρότερο από 25 mm στο θερμό άκρο του περιβλήματος και η αντοχή στη θερμοκρασία είναι μεγαλύτερη από 1250 °C; Θερμοστοιχεία από την πλευρά του τοιχώματος του κλιβάνου Διείσδυση, η θέση εγκατάστασης απέχει περισσότερο από 300 mm από το τοίχωμα του κλιβάνου
4.2 Μέτρηση θερμοκρασίας επιφάνειας ανάφλεξης: Υπάρχουν 8 θερμοστοιχεία στο πίσω μέρος του δείγματος, εκ των οποίων 4 είναι χάλκινα θερμοστοιχεία (χρησιμοποιώντας ένα σύρμα θερμοστοιχείου με διάμετρο σύρματος 0,5 mm συγκολλημένα σε πάχος 0,2 mm, διάμετρος 12 mm σε ένα στρογγυλό χάλκινο φύλλο), σύμφωνα με το πρότυπο GB/T 16839.1 που καθορίζεται στις απαιτήσεις θερμοστοιχείου νικελίου-χρωμίου-νικελίου-πυριτίου τύπου K, Κάθε χάλκινο φύλλο είναι εξοπλισμένο με μονωτικό μαξιλάρι αμιάντου 30*30*2 (±0,5)mm και η πυκνότητα του μονωτικού μαξιλαριού είναι 900kg/m3±100 kg/m3
Ο θερμικός συντελεστής είναι 0,117~0,143W/(m.k)
4.3 Θερμοκρασία κινητής δοκιμής: σύμφωνα με τις απαιτήσεις του GB/T9978.1-2008, χρησιμοποιείται 1 φορητό όργανο μέτρησης υπέρυθρων για τη μέτρηση της θερμοκρασίας επιφάνειας κάθε σημείου της επιφάνειας ανάφλεξης;
4.4 Συλλογή θερμοκρασίας κλιβάνου: Επιλέγεται θερμοστοιχείο θωρακισμένο τύπου K. Αντοχή σε υψηλή θερμοκρασία πάνω από 1250°C; Το σύστημα συλλογής δεδομένων θερμοκρασίας κλιβάνου έχει τις λειτουργίες αποθήκευσης καμπύλης σε πραγματικό χρόνο και ιστορικής καμπύλης, λειτουργίες συναγερμού ανοίγματος και βραχυκυκλώματος κυκλώματος θερμοστοιχείου.
5. Σύστημα μέτρησης πίεσης:
5.1 Μέτρηση πίεσης κλιβάνου: εύρος μέτρησης 0-100Pa; Το διαφορικό μανόμετρο που εισάγεται από τη Γαλλία είναι μια αισθητήρια ανιχνευτή σχήματος Τ με μέτρηση ± 0,5Pa. Έχει τη λειτουργία προστασίας από υπερπίεση, η πίεση στον κλίβανο είναι υψηλότερη από 100Pa, εκτελείται η προστασία από υπερπίεση, η παροχή αερίου διακόπτεται και η δοκιμή τερματίζεται. Συμμορφώνεται με το πρότυπο GB/T9978.1-2008;
5.2 Η πίεση στον κλίβανο καταγράφεται κάθε 1 λεπτό και η ακρίβεια του εξοπλισμού καταγραφής είναι 1 δευτερόλεπτο. Η συλλογή δεδομένων είναι 3 φορές/δευτερόλεπτο. Έλεγχος πίεσης κλιβάνου και συλλογή δεδομένων, η πίεση κλιβάνου μπορεί να εξασφαλίσει έλεγχο σε πραγματικό χρόνο με το σύστημα εξαγωγής καπνού σύμφωνα με τις απαιτήσεις κάθε προτύπου του «Κεφαλαίου 2 Συμμόρφωση με τα Πρότυπα»;
5.3 Αισθητήρας σχήματος Τ: χρησιμοποιώντας σωλήνα από ανοξείδωτο χάλυβα SUS310S ανθεκτικό σε υψηλή θερμοκρασία, από τον κλίβανο μέσω του τοιχώματος του κλιβάνου προς τα έξω του κλιβάνου, η πίεση στον κλίβανο και έξω από τον κλίβανο για να διατηρηθεί το ίδιο οριζόντιο ύψος;
5.4 Πομπός πίεσης: Γαλλικός αισθητήρας πίεσης υψηλής ακρίβειας Kaimao. Η δοκιμή ήταν 15 Pa ± 5 Pa εντός 5 λεπτών και 17 Pa ± 3 Pa 10 λεπτά αργότερα.

6. Σύστημα απελευθέρωσης πίεσης:
6.1 Οι οπές εξαγωγής καπνού είναι εγκατεστημένες στο τοίχωμα του κλιβάνου πίσω από το τοίχωμα του κλιβάνου, οι οποίες συνδέονται με τον σωλήνα εξαγωγής καπνού για την εκκένωση των καυσαερίων στο σώμα του κλιβάνου και τον έλεγχο της πίεσης στον κλίβανο. Η παροχή αέρα και ο αέρας εξαγωγής στον κλίβανο ελέγχονται από έναν ισχυρό ανεμιστήρα 0,3kw και μετατροπέα συχνότητας και ο όγκος του αέρα ελέγχεται αυτόματα από προγράμματα υπολογιστών για να πληρούν τις απαιτήσεις καύσης, πίεσης και εξαγωγής καπνού;
6.2 Αγωγός απελευθέρωσης πίεσης: Το τμήμα στον κλίβανο είναι κατασκευασμένο από σωλήνα από ανοξείδωτο χάλυβα SUS310S ανθεκτικό σε υψηλή θερμοκρασία διαμέτρου 300 mm, ο οποίος μπορεί να αντέξει σε υψηλή θερμοκρασία 1300 °C. Οι συγκολλημένοι σωλήνες με πάχος τοιχώματος 5 mm χρησιμοποιούνται έξω από τον κλίβανο;
6.3 Ισχύς απελευθέρωσης πίεσης: AC220, ανεμιστήρας υψηλής πίεσης 0,3kw με αντοχή σε υψηλή θερμοκρασία;
6.4 Έλεγχος πίεσης κλιβάνου και συλλογή δεδομένων, η πίεση κλιβάνου μπορεί να εξασφαλίσει έλεγχο σε πραγματικό χρόνο σύμφωνα με τις παραπάνω τυπικές απαιτήσεις και το σύστημα εξαγωγής καπνού για να σχηματίσει έναν βρόχο ελέγχου.
7. Δείκτης σχεδιασμού κλιβάνου:
8.1 καθαρός όγκος της συσκευής: 1,0m3
8.2 Καθαρό μέγεθος στη συσκευή: μήκος×πλάτος× ύψος = 1,0×1,0×1,0m
8.3 Εξωτερικές διαστάσεις της συσκευής: μήκος×πλάτος×ύψος=1,6×1,6×1,6m
8.4 Καύσιμο που χρησιμοποιείται: φυσικό αέριο (θερμογόνος δύναμη 8500Kcal/Nm3) ή βιομηχανικό αέριο;
8.5 Θερμοκρασία λειτουργίας: Η μακροχρόνια θερμοκρασία λειτουργίας του κλιβάνου είναι κάτω από 1300°C; Θερμαίνεται σύμφωνα με τον καθορισμένο τύπο.
8. Συναγερμός αερίου: χρησιμοποιείται στην αίθουσα αερίου και στον χώρο δοκιμών.
9. Αριθμός εμπρηστικών αεροβόλων: 2 σετ
10. Πλαίσιο δοκιμής δείγματος: κινητή πλάκα από χάλυβα ανθεκτική στη θερμότητα, συνολικά 2 σετ
11. Δοκιμή απόδοσης θερμομόνωσης: Σύμφωνα με το πρότυπο GB/T14907-2018, Παράρτημα Α, δύο θερμοστοιχεία τοποθετούνται αρχικά στο κέντρο της επιφάνειας ανάφλεξης του δείγματος και 125 mm μακριά από τη κεντρική γραμμή και τα θερμοστοιχεία στον κλίβανο χρησιμοποιούνται για τη δοκιμή και τον υπολογισμό της απόδοσης θερμομόνωσης.
5. Το εσωτερικό μονωτικό τμήμα της συσκευής
1. Το συνολικό πάχος του τοιχώματος της συσκευής είναι 215 mm και το εσωτερικό και το εξωτερικό του κλιβάνου χρησιμοποιούνται αντίστοιχα: το εσωτερικό είναι κατασκευασμένο από κεραμικό μαλλί υψηλής θερμοκρασίας 1700 °C με πάχος
50mm. Το μεσαίο τμήμα είναι κατασκευασμένο από τούβλο μουλλίτη υψηλής θερμοκρασίας 75 mm με αντοχή σε θερμοκρασία 1480 °C πυκνότητας 1,0 g/cm3 και το εξωτερικό τμήμα είναι καλυμμένο με ανοξείδωτο χάλυβα 304.
Όμορφο και γενναιόδωρο, ανθεκτικό στη διάβρωση.

6. Σύστημα εξαγωγής καπνού:
1. Η συσκευή δοκιμής υιοθετεί τη μέθοδο εξαγωγής καπνού από κάτω.
2. Υπάρχει μια θυρίδα εξαγωγής καπνού σε σχήμα αυλακιού στο κάτω μέρος του κλιβάνου και στη συνέχεια εκκενώνεται μέσω του ανεμιστήρα επαγωγικού ρεύματος.
2. Ο ανεμιστήρας εξαγωγής καπνού και ο αγωγός εξαγωγής καπνού είναι κατασκευασμένοι από ανοξείδωτο χάλυβα 304.
