Δοκιμή αντοχής σε πυρκαγιά κατασκευαστικού στοιχείου κατακόρυφος φούρνος και οριζόντιος φούρνος

DX8364 Δοκιμή αντοχής σε πυρκαγιά κατασκευαστικών στοιχείων κατακόρυφος φούρνος και οριζόντιος φούρνος (EN13381-8)

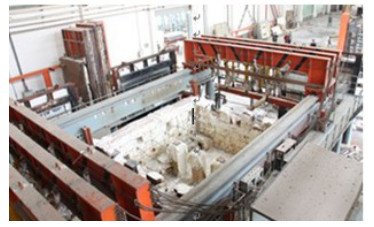

Οριζόντιο φούρνο:

Πεδίο δοκιμής:

1. Σιδηρουργικοί ανθεκτικοί τοίχοι από σιδηρουργικό σκυρόδεμα με μονομερή περιοχή πυρκαγιάς 3000 × 3000 mm, ανθεκτικοί τοίχοι από χάλυβα με προστατευτικό στρώμα (αντιφλεγμονώδεις επενδύσεις),Φώτα φορτωτικών πλακών κελής από ελαφρύ χάλυβα, γλειδωμένα ανθεκτικά τοιχώματα κλπ. και προσδιορισμός θερμοκρασίας επιλεγμένων σημείων με διαφορετικές διατομές και διαφορετικά πλάτη στο εσωτερικό του τοίχου.

2. δοκιμή πυρκαγιάς των μη ρυμουλκούμενων κατασκευασμένων εξαρτημάτων. έξυπνη συσκευή δοκιμής πυρκαγιάς των μη ρυμουλκούμενων τοίχων

Το καθαρό μέγεθος του κλιβάνου είναι 4200×4800×1500 (mm) και η περιοχή φωτιάς του δείγματος είναι 4200×4800 (mm)

Πεδίο δοκιμής: μπορεί να ανιχνεύσει ταυτόχρονα τις επιδόσεις αντοχής στη φωτιά συμμετρικών και ασύμμετρων δομικών δειγμάτων υπό τις ίδιες συνθήκες εργασίας, όπως: πυρόστατες πόρτες και παράθυρα,γυαλί, πυρόσβεστα υλικά πώλησης κλπ. και μπορούν επίσης να πραγματοποιούν δοκιμές αντοχής στη φωτιά σε μεγάλα πυρόσβεστα διαχωριστικά και πυρόσβεστα συστατικά διαχωριστικών, όπως υπερμεγάλα τείχη προστασίας,Πυροπροστατευτικά διαχωριστικά τείχη από γυαλί και πυροπροστατευτικά κυλίνδρια παραθυράκια, με υψηλή αποτελεσματικότητα, και μπορεί να δοκιμάσει ταυτόχρονα πολλά διαφορετικά ή παρόμοια δείγματα.

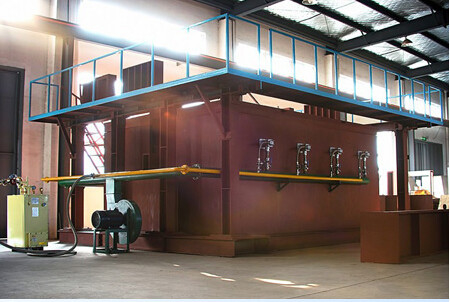

3. έξυπνη συσκευή δοκιμής για την αντοχή σε πυρκαγιά της ανθεκτικής στήλης,

Το καθαρό μέγεθος του κλιβάνου είναι 3000×3000×4700 (mm), και το ύψος φωτιάς του δείγματος είναι 3000~4600mm (το συνολικό ύψος της στήλης είναι 3600~5200mm).Το μέγιστο μέγεθος της διατομής του δείγματος είναι 800 mm × 800 mm ή Φ800 mm.

Το συνολικό αξιακό φορτίο είναι 15000kN και τα άνω και κάτω εκκεντρικά φορτία είναι 1000kN το καθένα.

Οριζόντιο φούρνο:

Πεδίο δοκιμής:

1. Σιδηρουργικοί ανθεκτικοί τοίχοι από σιδηρουργικό σκυρόδεμα με μονομερή περιοχή πυρκαγιάς 3000 × 3000 mm, ανθεκτικοί τοίχοι από χάλυβα με προστατευτικό στρώμα (αντιφλεγμονώδεις επενδύσεις),Φώτα φορτωτικών πλακών κελής από ελαφρύ χάλυβα, γλειδωμένα ανθεκτικά τοιχώματα κλπ. και προσδιορισμός θερμοκρασίας επιλεγμένων σημείων με διαφορετικές διατομές και διαφορετικά πλάτη στο εσωτερικό του τοίχου.

2. δοκιμή πυρκαγιάς των μη ρυμουλκούμενων κατασκευασμένων εξαρτημάτων. έξυπνη συσκευή δοκιμής πυρκαγιάς των μη ρυμουλκούμενων τοίχων

Το καθαρό μέγεθος του κλιβάνου είναι 4200×4800×1500 (mm) και η περιοχή φωτιάς του δείγματος είναι 4200×4800 (mm)

Πεδίο δοκιμής: μπορεί να ανιχνεύσει ταυτόχρονα τις επιδόσεις αντοχής στη φωτιά συμμετρικών και ασύμμετρων δομικών δειγμάτων υπό τις ίδιες συνθήκες εργασίας, όπως: πυρόστατες πόρτες και παράθυρα,γυαλί, πυρόσβεστα υλικά πώλησης κλπ. και μπορούν επίσης να πραγματοποιούν δοκιμές αντοχής στη φωτιά σε μεγάλα πυρόσβεστα διαχωριστικά και πυρόσβεστα συστατικά διαχωριστικών, όπως υπερμεγάλα τείχη προστασίας,Πυροπροστατευτικά διαχωριστικά τείχη από γυαλί και πυροπροστατευτικά κυλίνδρια παραθυράκια, με υψηλή αποτελεσματικότητα, και μπορεί να δοκιμάσει ταυτόχρονα πολλά διαφορετικά ή παρόμοια δείγματα.

3. έξυπνη συσκευή δοκιμής για την αντοχή σε πυρκαγιά της ανθεκτικής στήλης,

Το καθαρό μέγεθος του κλιβάνου είναι 3000×3000×4700 (mm), και το ύψος φωτιάς του δείγματος είναι 3000~4600mm (το συνολικό ύψος της στήλης είναι 3600~5200mm).Το μέγιστο μέγεθος της διατομής του δείγματος είναι 800 mm × 800 mm ή Φ800 mm.

Το συνολικό αξιακό φορτίο είναι 15000kN και τα άνω και κάτω εκκεντρικά φορτία είναι 1000kN το καθένα.

Πεδίο εφαρμογής:Είναι κατάλληλο για φορτωτικά και μη φορτωτικά κατασκευαστικά στοιχεία, όπως τοίχοι, δοκάρια, στήλες, δάπεδα, οροφές και στέγες, και άλλες δομές, εξαρτήματα ή δομές μπορούν να χρησιμοποιηθούν ως αναφορές.Η συσκευή δοκιμής αυτή είναι κατάλληλη για τη δοκιμή όλων των κατασκευαστικών στοιχείων της GB/T9978..1~9 και ISO834-1~9 πρότυπα.

Πεδίο εφαρμογής:Είναι κατάλληλο για φορτωτικά και μη φορτωτικά κατασκευαστικά στοιχεία, όπως τοίχοι, δοκάρια, στήλες, δάπεδα, οροφές και στέγες, και άλλες δομές, εξαρτήματα ή δομές μπορούν να χρησιμοποιηθούν ως αναφορές.Η συσκευή δοκιμής αυτή είναι κατάλληλη για τη δοκιμή όλων των κατασκευαστικών στοιχείων της GB/T9978..1~9 και ISO834-1~9 πρότυπα.

Βασικές παραμέτρους:

Εργαστήριο: 4,5M (μήκος) x 4,5M (μέγεθος) x 3,5M (ύψος), εσωτερική χρήση υλικών μόνωσης υψηλής θερμοκρασίας.

Συσκευή φόρτωσης: Η μηχανική φόρτωση υιοθετείται για την κίνηση του ανωτάτου γερανού στο κτίριο. Μπορεί να προσομοιωθεί ομοιογενής, κεντρική, περιστρεφόμενη ή εκκεντρική φόρτωση.

Φρέμα υποστήριξης: συνδεδεμένη με ένα φράγμα σφήνας στο πλαίσιο με τέσσερις κυλίνδρους.

Θερμοσύνδεσμοι: συμπεριλαμβανομένων των θερμοσύνδεσμων φούρνου, των ζευγαριών πίσω από τη θερμότητα, των κινητών θερμοσύνδεσμων, των εσωτερικών θερμοσύνδεσμων και των θερμοσύνδεσμων θερμοκρασίας περιβάλλοντος διανέμονται σε διάφορες περιοχές.

Έλεγχος της πίεσης του κλιβάνου: Έλεγχος με σχήμα Τ, ακρίβεια μέτρησης ± 2Pa

Έλεγχος διαχωρισμού δείγματος: διάμετρος 6 mm ± διάμετρος 0,1 mm ± διάμετρος 0,2 mm

Σύστημα καύσης: σύστημα διανομής αερίων (σε απόσταση 10 μέτρων), φλογοβόλο (τουλάχιστον 20) και βαλβίδες ρύθμισης

Πηγή αερίου καύσης: προπάνιο καθαρότητας άνω του 95%, υγροποιημένο αέριο (παρέχεται από τον χρήστη)

Πληροφορίες σχετικά με την εκτίμηση της ακρίβειας της μέτρησης

Η ροή αέρα: 0~50m3/min Ακρίβεια μέτρησης≤±0,5m3/min

χωρητικότητα δεξαμενής αερίου: ≥ 50 kg × 6

Σύστημα ελέγχου της θερμοκρασίας του κλιβάνου: το μέγιστο σημείο δειγματοληψίας είναι 10 σημεία

σύστημα εξαερισμού και αποσβεστήρα ελέγχου κλπ.

Πεδίο μέτρησης της ακτινοβολούμενης θερμότητας στην επιφάνεια αντίστροφης πυρκαγιάς του δείγματος: 0~10W/cm2

Ο έλεγχος της θερμοκρασίας και της πίεσης στο φούρνο πραγματοποιείται συνδέοντας το RS485 του υπολογιστή με το σύστημα ελέγχου,και η τάση εξόδου συνεχούς ρεύματος των αισθητήρων δοκιμής καύσης, όπως θερμοσύνθετα και αισθητήρες πίεσης, μετατρέπεται σε ψηφιακή μορφή, τα οποία μπορούν στη συνέχεια να μεταφερθούν στο σύστημα υπολογιστών για προβολή και αποθήκευση.
