Εξοπλισμός δοκιμής εύφλεκτης ικανότητας του μαξιλαριού καθίσματος αεροσκαφών, μέτρηση της φωτιάς στην καμπίνα μετά από προσομοιωμένη συντριβή αεροσκάφους

Δοκιμή καύσης πετρελαίου από πλακέτα καθίσματος αεροσκαφών DX8890Εργαλεία

Πεδίο εφαρμογής:

Είναι κατάλληλο για τη μελέτη της μέτρησης της φωτιάς στην καμπίνα μετά από προσομοιωμένη συντριβή αεροσκάφους, περιορίζοντας την εξάπλωση της φλόγας με τον περιορισμό του ανθρακούχου μήκους του μαξιλαριού καθίσματος,και περιορισμός της απελευθέρωσης θερμότητας και της απελευθέρωσης καπνού του καθίσματος με τον περιορισμό του ποσοστού απώλειας βάρους κατά την καύση του μαξιλαριού καθίσματοςΧρησιμοποιείται επίσης για την αξιολόγηση της απόδοσης καπνού των μαξιλαρίων καθίσματος υπό καθορισμένες συνθήκες.

Συμμόρφωση με τα πρότυπα:

It is a new type of testing equipment researched and developed according to the technical conditions specified in the test standard of the national standard "AC-25-01R2 Civil Aviation Regulations of China, Μέρος 25, Παράρτημα F Πυρσιμότητα των μαξιλαριών καθίσματος".Σκοπός της δοκιμής αυτής είναι να περιοριστεί η αξιολόγηση των επιδόσεων παραγωγής καπνού των μαξιλαρίων καθισμάτων αεροσκαφών για την εξάπλωση της φλόγας και την απελευθέρωση καπνού..

Χαρακτηριστικά εξοπλισμού:

Ολόκληρο το όργανο αποτελείται από κλειστό θάλαμο δοκιμής, καυστήρα κηροζίνης, σύστημα καύσης, ανάφλεξη, πλαίσιο σταθεροποίησης δοκιμής, σύστημα δοκιμής μετρητή ροής θερμότητας,ένα όργανο μέτρησης θερμοκρασίας και ένα λογισμικό δοκιμώνΤο κύκλωμα αναπτύσσεται από έναν μικρουπολογιστή με ένα μόνο τσιπ, με υψηλό τεχνικό περιεχόμενο και σταθερές επιδόσεις.τα κύρια συστατικά του δείγματος είναι συνδυασμός πυρήνα αφρού, υλικό πλωτού τύπου, υλικό αντιφλεγμονής και διακοσμητικό κάλυμμα, εάν το μαξιλάρι του καθίσματος και το μαξιλάρι της πλάτης χρησιμοποιούν συνδυασμό διαφορετικών υλικών,κάθε συνδυασμός υλικών πρέπει να χρησιμοποιείται για να σχηματιστεί μια πλήρης ομάδα δειγμάτων για δοκιμή..

Τεχνικές παραμέτρους:

1- θάλαμος δοκιμής: η μπροστινή πόρτα είναι εξοπλισμένη με παράθυρο.

Εσωτερικές διαστάσεις του κιβωτίου καύσης: πλάτος × βάθος × ύψος 1400 × 1000 × 1600 (αυτό το μέγεθος είναι μόνο για αναφορά)

2Το πλαίσιο στερέωσης του δείγματος: κατασκευασμένο από χάλυβα γωνίας 3 mm και επίπεδο χάλυβα, όλα από ανοξείδωτο χάλυβα.

3Απαιτήσεις για δείγματα:

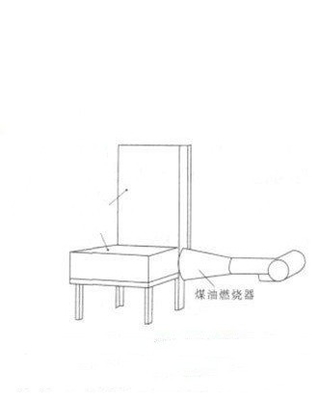

α. Το δείγμα αποτελείται από μαξιλάρι καθίσματος και μαξιλάρι πλάτης καθίσματος.

Το δείγμα του καθίσματος έχει πλάτος 457±3 mm × μήκος 508±3 mm × πάχος 102±3 mm.

γ. Η δοκιμή του μαξιλαριού είναι 457±3 mm πλάτος × 635±3 mm ύψος × 51±3 mm πάχος.

4Σύστημα καύσης: Αποτελείται από βαλβίδα σταθεροποίησης πίεσης, φίλτρο, βαλβίδα ρύθμισης, μετρητή ροής και καυστήρα.

α. Ο καυστήρας δειγμάτων είναι βελτιωμένου τύπου πυροβόλο ψεκαστήρα.

β. Σφουγγάρι με γωνία ψεκασμού 80°·

γ. Κωνός καυστήρα: εγκατεστημένος στο τέλος του ακροφύλλου, μήκους 305 mm, ύψους 152 mm και πλάτους 280 mm·

δ. Βαλβίδα ρύθμισης πίεσης καυσίμου του καυστήρα: ρυθμίζει τη ροή καυσίμου σε 0,126L/min·

ε. Ο χρόνος εφαρμογής της φλόγας της δοκιμαστικής καύσης είναι 2 λεπτά.

Τοι απαιτήσεις κρίσης:

Τουλάχιστον τα δύο τρίτα της ομάδας δειγμάτων δεν πρέπει να έχουν καψεί από την πλευρά που βρίσκεται κοντά στον καυστήρα μέχρι την άκρη του μαξιλαριού του καθίσματος απέναντι από τον καυστήρα, δηλαδήτο μήκος της καύσης δεν πρέπει να υπερβαίνει τα 432 mm (17 ίντσες).

Η μέση ποσοστιαία απώλεια βάρους του δείγματος δεν πρέπει να υπερβαίνει το 10% και τουλάχιστον τα δύο τρίτα των ομάδων δειγμάτων δεν πρέπει να υπερβαίνουν το 10%.
