Ο εξοπλισμός δοκιμής της εξάπλωσης της φλόγας μπορεί να αξιολογήσει τις επιδόσεις του υλικού ως αντιφλεγμονώδους

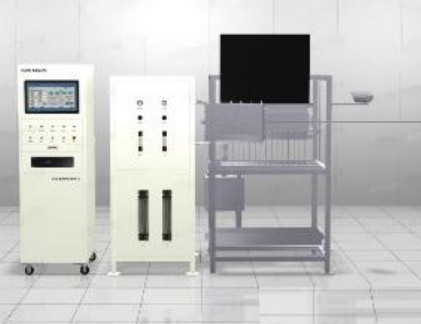

ISO 5658 Εξοπλισμός δοκιμής εξάπλωσης φλόγας

Ο δοκιμαστής εξάπλωσης φλόγας ISO 5658-2 αναπτύσσεται και κατασκευάζεται σύμφωνα με το πρότυπο ISO5658-2 και πληροί τις απαιτήσεις του κώδικα FTP του IMO Resolution A. 653 ((16) και του ASTM E 1317.Το Shenzhen Demerson Flame Spread Tester ISO 5658-2 χρησιμοποιείται για τον προσδιορισμό της επιδόσης της πλευρικής εξάπλωσης φλόγας των κατασκευαστικών προϊόντων, και η απόδοση εξάπλωσης της φλόγας/η ταχύτητα εξάπλωσης της φλόγας μπορεί να αξιολογήσει την πυρόσβεση των υλικών.

Η συσκευή ακτινοβολεί θερμότητα μέσα από μια πλάκα ακτινοβολίας αερίου και χρησιμοποιεί ένα εισαγόμενο μετρητή ροής θερμότητας για την βαθμονόμηση της ακτινοβολούμενης θερμότητας και ανάβει το δείγμα μέσω ενός καυστήρα μικτού αερίου,δοκιμάζοντας έτσι την καύση του υλικού σε περίπτωση ορισμένης ακτινοβολητικής θερμότηταςΤο δείγμα εκτίθεται σε μια περιοχή όπου η ροή ακτινοβολίας βαθμολογείται σαφώς και μετριέται ο χρόνος ανάφλεξης, ο βαθμός εξάπλωσης της φλόγας και ο τελικός χρόνος σβήσεως.Το δείγμα δοκιμής τοποθετείται σε κάθετη θέσηΗ φλόγα ανάφλεξης βρίσκεται κοντά στο δείγμα δοκιμής αλλά δεν το αγγίζει,και το θερμαινόμενο άκρο του δείγματος ανάβει από το ατμιστικό αέριο στην επιφάνεια.

Μετά την ανάφλεξη, καταγράφεται η εξέλιξη του μετώπου της φλόγας και ο χρόνος που έχει περάσει από την καύση του μετώπου της φλόγας οριζόντια στην επιφάνεια του δείγματος σε κάθε βαθμονωμένη απόσταση.Τα υλικά δοκιμάζονται στη συνέχεια για τη θερμότητα ανάφλεξης, θερμότητα συνεχούς καύσης, κρίσιμη ροή, μέση θερμότητα συνεχούς καύσης, συνολική απελευθέρωση θερμότητας και άλλες συναφείς παραμέτρους.

Χαρακτηριστικά:

Το κουτί είναι κατασκευασμένο από ανοξείδωτο χάλυβα, το οποίο είναι όμορφο και ανθεκτικό στη διάβρωση. Εύκολο στο καθαρισμό. Κύριο πλαίσιο: Αποτελείται από δύο ανεξάρτητα μέρη: το πλαίσιο του καυστήρα και το πλαίσιο υποστήριξης δείγματος.Τα δύο μέρη είναι βίδες μαζί και έχουν βίδες για ευέλικτη μηχανική ρύθμιση.

Πρότυπα:

ISO 5658-2: Πείραμα αντίδρασης στη φωτιά ∆ιάδοση φλόγας Μέρος 2: Στόχος εξάπλωσης της φλόγας στις πλευρές των κατασκευαστικών προϊόντων σε κάθετη διάταξη.

Ψήφισμα του κώδικα FTP του ΔΟΕ Α. 653 ((16)): Συνιστώσεις για τις διαδικασίες δοκιμής εύφλεκτης ικανότητας για διαφράγματα, οροφές, υλικά καταστρώματος

ASTM E 1317: Τυποποιημένη μέθοδος δοκιμής για την εύφλεκτοτητα των επιφανειακών επικάλυψεων πλοίων

GBT28752-2012 Μέθοδος δοκιμής για πλευρική εξάπλωση φλόγας σε κάθετη επιφάνεια

Πηγή ανάφλεξης: ακτινοβολία και φλόγα προπανίου εισαγόμενη από τις Ηνωμένες Πολιτείες.

Καυστήρας, διπλής διάτρησης κεραμικού σωλήνα μήκους (200±10) mm,

Οι καυστήρες ανάφλεξης τύπου κυλίνδρου υποστηρίζουν τις τυποποιημένες δοκιμές αυτόματης επίπτωσης φλόγας από το IMO

Ένα διπλά στρώμα πλέγματος και μεγεθυνμένη προοπτική επιτρέπουν στον χρήστη να παρατηρήσει την εξάπλωση της φλόγας

Ραδιάντικος ελεγκτής θερμοκρασίας πλάκας: Αποτρέπει τη φλόγα από το να στρέφεται στο πίσω μέρος του απορροφητήρα θερμότητας, ελέγχοντας την εσωτερική θερμοκρασία του απορροφητήρα θερμότητας και τη φλόγα

Ο ελεγκτής ροής διευκολύνει τη μέτρηση της περιεκτικότητας σε μεθάνιο κατά τη δοκιμή της κρίσιμης ροής θερμότητας του αερίου

Προμήθεια αερίου: Εξοπλισμένη με βαλβίδα μείωσης πίεσης, βαλβίδα μηδενικής πίεσης, βαλβίδα θέρμανσης, βαλβίδα ηλεκτροσόκ και αναμεικτήρα, ο μικτός αέρας και το αέριο διανέμονται στον πίνακα ακτινοβολίας.

Διατίθεται πλακέτα βαθμονόμησης με πολλές τρύπες, καθώς και οδική γραμμή μετακίνησης μετρητή ροής θερμότητας για τον εντοπισμό της συμμόρφωσης της ροής θερμικής ακτινοβολίας με τις προδιαγραφές

Εξοπλισμένο με ένα γυαλί προβολής ρυθμιζόμενο προς γωνία (750 mm × 120 mm), ο ρυθμός εξάπλωσης της φλόγας μπορεί να παρατηρηθεί μέσω του γυαλιού καθρέφτη και του σπαθίματος δείγματος,και μπορεί να καταγράφεται αυτόματα μέσω του διακόπτη ποδιού.

Δείγμα καμινάδας, 1 pc, που περιέχει θερμοσύνδεσμο αντιστάθμισης αερίου και καμινάδας μετάλλου.

Ασφάλεια ανθεκτικές στις εκρήξεις βαλβίδες μη επιστροφής, βαλβίδες ηλεκτροσόκ σε όλα τα συστήματα ελέγχου καύσης ακτινοβολούμενων πάνελ εμποδίζουν την ανάδρομη ροή αερίου

Η κάμερα παρατηρεί και αποθηκεύει την κατάσταση της διαδικασίας δοκιμής σε ένα πρόγραμμα

Μέτρηση της κατάστασης ροής θερμότητας της ακτινοβολούσας πλάκας στην περιοχή των 50 mm

Το σύστημα συλλογής δεδομένων αποθηκεύει εικόνες του μήκους διάδοσης της φλόγας και των χαρακτηριστικών καύσης

Το αναλυτικό πλαίσιο 19 "μετρά τα ποσοστά εξάπλωσης της φλόγας, τα ποσοστά κρίσιμης ροής και τα ποσοστά απελευθέρωσης θερμότητας

Το σύστημα καυστήρα πλάκας ακτινοβολίας είναι πλήρως αυτοματοποιημένο, με ανάφλεξη με σπίθα και κλειδαριά ασφαλείας.

Το πρόγραμμα του ΙΜΟ διευκολύνει την εκτύπωση όλων των βαθμονόμησης, δοκιμών και αποτελεσμάτων δοκιμών (ΙΜΟ, ISO).

Σύστημα ελέγχου Mitsubishi.
