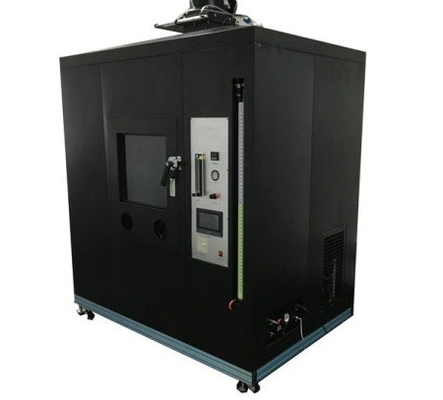

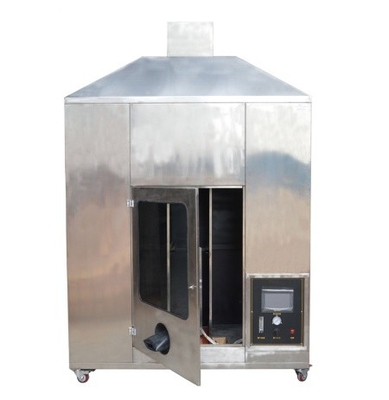

Εξοπλισμός δοκιμής καύσης καλωδίων και καλωδίων Αξιολογεί την ικανότητα ενός ή περισσότερων καλωδίων να αναστέλλουν την εξάπλωση της φλόγας

DX8297 ΣύρμαΚαι...Δοκιμή καύσης καλωδίουΕργαλεία

Εισαγωγή του οργάνου:

Η συσκευή δοκιμής φλόγας UL 1685 για καλώδια και καλώδια είναι ένα όργανο που χρησιμοποιείται για την αξιολόγηση της ικανότητας ενός ενιαίου ή ενός συνδυασμένου καλωδίου να αναστέλλει την εξάπλωση της φλόγας υπό καθορισμένες συνθήκες,και πληροί τις απαιτήσεις δοκιμής της UL 1685, IEEE 383 και IEEE 1202.

Η απόδοση καταστολής της φλόγας του καλωδίου αξιολογείται με ανάφλεξη του δείγματος με κατακόρυφα τοποθετημένη φλόγα 20 kW (70.000 Btu/ώρα) με θεωρητική τιμή 20 kW (70,000 Btu/ώρα) σε χώρο καθορισμένου όγκου για 20 λεπτά.

Τεχνικές παραμέτρους:

Πρότυπα:

IEEE 1202

Διανομή φλόγας - δοκιμή συρμάτων και καλωδίων

IEEE 383

Πρότυπα δοκιμής τύπου για καλώδια IE, συνδέσεις πεδίου και συνδέσμους για πυρηνικά εργοστάσια

UL 1685

Η εξάπλωση της φωτιάς από το καλώδιο και η παραγωγή καπνού

Βασικά χαρακτηριστικά:

Μέγεθος χώρου δοκιμής: 2438 (μήκος) × 2438 (μέγεθος) × 3353 (ύψος) mm, όγκος: 19,93m3, εσωτερική επιφάνεια δαπέδου: 5,94m2,

Για τη μέτρηση της θερμοκρασίας και της ταχύτητας του αερίου στον αγωγό εξάτμισης χρησιμοποιούνται θερμοσύνδετα και αμφίδρομα ανεμόμετρα.

Το αμφίδρομο ανεμόμετρο χρησιμοποιείται για την ακριβή μέτρηση της ταχύτητας δίνης του αερίου καύσης υψηλής θερμοκρασίας που παράγεται κατά τη διάρκεια της διαδικασίας καύσης στον σωλήνα εξάτμισης·

Το μέγεθος της παλέτας είναι 305 (μήκος) × 76 (μέγεθος) × 2438 (ύψος) mm, το πλάτος της χάλυβα σκάλας είναι 25±6mm και το κατακόρυφο πλάτος είναι 229mm.

Φωτιά με καυστήρα προπανίου με αναμεικτήρα Venturi για την IEC60332-3·

Ρυθμιστής ροής μάζας για να διασφαλίζεται ότι η παροχή αέρα και η πίεση αέρα μπορούν να διατηρήσουν μια ομαλή ροή αέρα·

Η πλακέτα απόκτησης δεδομένων χρησιμοποιείται για την ακριβή συλλογή και μέτρηση της θερμοκρασίας των εσωτερικών στοιχείων και της θερμοκρασίας φλόγας του καυστήρα.

Το αέριο και ο αέρας μπορούν να ελεγχθούν με σόλενοειδείς βαλβίδες.

Σύστημα μέτρησης πυκνότητας καπνού

Σύστημα δοκιμής της ταχύτητας απελευθέρωσης θερμότητας παραμαγνητικού οξυγόνου

Οι βαλβίδες και οι πυροκροτητές μπορούν να ελέγχονται χειροκίνητα μέσω κουμπιών στον πίνακα ελέγχου και το όργανο μπορεί να απενεργοποιηθεί σε περίπτωση έκτακτης ανάγκης (συμπεριλαμβανομένου του υπολογιστή)
