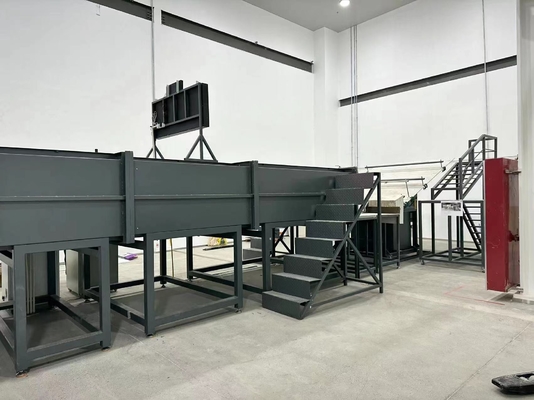

Υλικό οροφής Δυναμικό αντοχής σε πυρκαγιά Εξοπλισμός δοκιμής επιδόσεων επιβράδυνσης φλόγας για φωτοβολταϊκά κύτταρα

UL790 Υλικό στέγης, Δυναμικότητα αντοχής σε πυρκαγιά, Εξοπλισμός δοκιμής επιδόσεων υποδοχής φλόγας για φωτοβολταϊκά κύτταρα

Πρότυπα:

UL 1730: Ηλεκτρονικές συσκευές ανίχνευσης καπνού για χωριστές μονάδες διαβίωσης σε πολυκατοικίες και δωμάτια ξενοδοχείων/μοτέλ: μηχανοκίνητοι ανακοίνωτες ανίχνευσης συνθηκών καπνού σε κατοικίες.

UL 790: Τυπική μέθοδος δοκιμής για την πυρκαγιά των καλύψεων οροφών.

Δοκιμή πυρκαγιάς για φωτοβολταϊκές μονάδες IEC 61730-2 προσάρτημα Α.

ASTM F 108-04: Τυποποιημένη μέθοδος δοκιμής για δοκιμές πυρκαγιάς των καλύψεων οροφών.

Δοκιμή πυρκαγιάς NFPA 256 για καλύμματα οροφών·

Πεδίο εφαρμογής:

Οι απαιτήσεις αυτές καλύπτουν όλα τα υλικά στέγης που διαρρέουν στο εξωτερικό του κτιρίου για να προσομοιώσουν πυρκαγιά,και χρησιμοποιούνται για τα υλικά στέγης που είναι εγκατεστημένα σε καύσιμα ή μη καύσιμα υποστρώματαΗ μελέτη αυτή έχει ως στόχο την αξιολόγηση της ανθεκτικότητας στις πυρκαγιές των οροφών και των μονάδων υπό προσομοιωμένες συνθήκες πραγματικού κόσμου και την αξιολόγηση της ποιότητας του δείγματος σε A1,82m, B2,4m και C3,9m.μπορεί να χρησιμοποιηθεί στην δοκιμή επιδόσεων για την καθυστέρηση φλόγας των φωτοβολταϊκών κυψελών.

Παράμετροι απόδοσης:

Η κλίση του καταστρώματος ελέγχεται από κυλίνδρους

Ένα κατάστρωμα δοκιμών συνδέεται με την πυρόστακτη σανίδα

Η θερμοκρασία ρυθμίζεται σταδιακά χρησιμοποιώντας μια αυτόματη βαλβίδα ελέγχου

υλικό επένδυσης οροφής από πλακέ μεγέθους 1,300 (W) × 1,000 (D) × 120 (H) για την τοποθέτηση δειγμάτων δοκιμής·

Η μη εύφλεκτη πινακίδα δοκιμής, εγκατεστημένη στο τέλος της πινακίδας δοκιμής, μπορεί να εμποδίσει την παραγωγή θέρμανσης κάτω από την πινακίδα δοκιμής.

Πλάκα ρύθμισης τομέα από ανοξείδωτο χάλυβα, ρυθμιζόμενη γωνία δοκιμής, διαστάσεις: 1,440 (λ) x 940 (η) mm·

Μη καύσιμα πλακάκια, τοποθετημένα στο μπροστινό μέρος του πλαισίου, που προσομοιάζουν τις επιφάνειες και τις γωνίες, επεκτείνοντας τη φλόγα από τον καυστήρα μέχρι το δείγμα, διαστάσεις: 330 ((W) x 2,130 ((D) x 584 ((H) mm.

χωριστοί σωλήνες εξάτμισης για την εξαγωγή αέρα από το εξωτερικό του εργαστηρίου·

Στο αγωγό αερισμού τοποθετείται φίλτρο μελιού και στην είσοδο αερίου τοποθετείται φτερό καθοδήγησης.

Ο αγωγός εξαερισμού είναι εξοπλισμένος με πίνακα ρύθμισης κλίσης για τη ρύθμιση της κατεύθυνσης της ροής αέρα.

Ο αγωγός εξαερισμού είναι εξοπλισμένος με πλάκα καθοδήγησης για την ενίσχυση της ταχύτητας του ανέμου, ώστε να εξασφαλίζεται ότι η ροή αέρα που τροφοδοτεί την πλάκα δοκιμής δεν διαταράσσεται από τον εξωτερικό κόσμο.και η πλάκα καθοδήγησης είναι από ανοξείδωτο χάλυβα, και η θέση δεν αλλάζει με την αλλαγή της πίεσης του ανέμου·

Το υλικό του αεραγωγού είναι από ανοξείδωτο χάλυβα, ανθεκτικό στη διάβρωση και στις υψηλές θερμοκρασίες, και οι διαστάσεις είναι: 2,130 (W) x 762 (H) x 3,000 (L) mm.

Ο ανεμιστήρας είναι ηλεκτρικός 220V, 50HZ, τριστάσης, εξοπλισμένος με σύστημα αντίστροφης λειτουργίας που μπορεί να ρυθμίζει αυτόματα την ταχύτητα του ανέμου και ο ρυθμός ροής είναι 300m3/min·

Εναλλακτικός αντιστροφέας ταχύτητας με απεριόριστη μεταβλητότητα, ρυθμιζόμενος από 0 έως 100%·

Καυστήρας αερίου (για δοκιμές διαλείπουσας φωτιάς, εξάπλωσης φλόγας και πετούσας φωτιάς), μήκους 1,12 m, διάμετρου 60,3 mm, με σχισμή 12,7 mm (άκρος) x 0,91 m (μήκος) στην πλευρά προς την σανίδα δοκιμής.

Ο καυστήρας αερίου μπορεί να παράγει 22.000 Btu/min (387 kWh) και μπορεί να ρυθμίζει αυτόματα τη ροή του αερίου σύμφωνα με τα τρία επίπεδα καύσης Α, Β και Γ.

Στο επάνω μέρος του καυστήρα είναι εγκατεστημένο ένα θερμοσύνδεσμο με πλάτος 58,7 mm, το οποίο μπορεί να δοκιμάσει τη θερμοκρασία των 888±28°C.

Σύστημα αυτόματης ανάφλεξης για τη διασφάλιση της ασφαλείας της δοκιμής, ηλεκτρόδιο ανάφλεξης υψηλής τάσης 1,8 kVp ελεγκτής ροής μάζας·

Αυτοματοποιημένο σύστημα ελέγχου θερμοκρασίας·

Τάξη Α, Β:760±28°C ((1400 ±50°F) - 21.000~ 22.000 Btu/min ((369~387 kWh)

- Τάξη C: 704±28°C (1300 ±50°F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) για κάθε καυστήρα αερίου για να ακολουθούνται διαφορετικές μεθόδους δοκιμής και ελέγχου,

Μετρήσεις πίεσης υψηλής ακρίβειας και βαλβίδες ρύθμισης πίεσης για τον έλεγχο της πίεσης του αερίου.

- ΥΦΑ: ακριβής μέτρηση της ροής αερίου με MFM (η ροή του αέρα ελέγχεται από μια αυτόματη βαλβίδα ελέγχου),

- ΥΦΑ: ρυθμισμένος ρυθμός ροής αέρα με σύστημα μετατροπέα: 19±8 km/h (5,5 m/s) στο κατάστρωμα δοκιμών·

Το μεταλλικό πλέγμα υποστηρίζει το υλικό και η παλέτα μπορεί να περιστρέφεται για να διευκολύνει την πλήρη καύση του υλικού.
