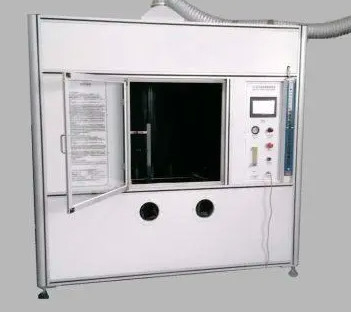

UL1581 Μηχανή δοκιμής καύσης κάθετος οριζόντιος μεγάλος θάλαμος καύσης

DX8382 μεγάλος θάλαμος καύσης/μηχανή δοκιμής καύσης UL1581/καθεκτικός οριζόντιος θάλαμος δοκιμής καύσης

Συμμόρφωση με τα πρότυπα:

Ακολουθούμε αυστηρά το πρότυπο UL1581 τμήμα 1080.1-1080.14 για την παραγωγή και έχουν αναγνωριστεί από την εταιρεία Guangzhou Meihua UL,ανταποκρίνεται στο πρότυπο δοκιμής καύσης δοκιμής φλόγας VW-1 (V-ερτική ειδική). Εφαρμόζεται στα πρότυπα δοκιμών VW-1 των UL1581, UL13, UL444 και UL1655, καθώς και στα πρότυπα δοκιμών FT-1 και FT-2 της CSA. Οικονομικά εφαρμόζεται και χρησιμοποιείται ευρέως στη βιομηχανία συρματόπλεγματος και καλωδίων.

Μέθοδος δοκιμής:

Ρυθμίστε το ύψος της φλόγας, τοποθετήστε την κορυφή της φλόγας κάτω από το δείγμα, κάψτε για 15 δευτερόλεπτα, σβήστε για 15 δευτερόλεπτα, επαναλάβετε 5 φορές και ελέγξτε την κατάσταση καύσης του δείγματος.χρόνος εξάλειψης, και ο αριθμός των επαναλήψεων μπορεί να οριστεί, και μπορεί να λειτουργήσει αυτόματα.

Λεπτομέρειες παραμέτρων:

Όλο το πείραμα διεξήχθη σε ένα σφραγισμένο εργαστήριο με όγκο 4,32 κυβικά μέτρα.

1, Θάλαμος καύσης:

(1) Ο αποτελεσματικός χώρος: 2,4 μέτρα (μήκος) * 1 μέτρο (εύρος) * 1,8 μέτρα (ύψος)

(2) Διάμετρος ορίων: 2,4 m (μήκος) * 1 m (άνοιγμα) * 2,5 m (ύψος)

(3) Υλικό:

Εξωτερικό: τετράγωνη δομή ατσάλινου πλαισίου, πάχυνση 1.5 mm από χαλύβδινη πλάκα ηλεκτροστατικά κατεψυγμένη με βαθύ πράσινο χρώμα.

Εσωτερική: ηλεκτροστατική μαύρη μπογιά.

(4) Παρατηρητήριο:

Δύο παράθυρα διαδρόμου αριστερά και δεξιά. Το παράθυρο παρατήρησης είναι κατασκευασμένο από θολωμένο γυαλί.

Περιβάλλεται από άξονα από ανοξείδωτο χάλυβα SUS304;

Μέγεθος: 730 mm (ύψος) * 420 mm (εύρος).

(5) Πεδίο λειτουργίας: 4 συνολικά

Μέγεθος εσωτερικού χώρου:ф150mm·

Περιφερειακή διάταξη: κατασκευασμένη από άξονα από ανοξείδωτο χάλυβα μήκους 3,0 mm.

Σφραγισμένα ως δερμάτινα γάντια μεγάλου βραχίονα, μήκους 600 mm.

Συνολικές διαστάσεις περιφερειών:ф220mm.

(6) Σύστημα εξάτμισης:

Δύο σπειροειδείς ανεμιστήρες εξάτμισης·

Η πλάκα σφράγισης σπρώξιμο-σύνδεσης είναι κατασκευασμένη από ανοξείδωτο χάλυβα 2,0 mm.

Υπάρχουν συρόμενες αυλακώσεις και στις δύο πλευρές.

Ένα σύνολο συσκευών τηλεχειρισμού: α. Χρησιμοποιώντας δύο σχοινιά από χάλυβα. β. Δύο σύνολα τροχαλιών

(7) Εισροή αέρα: συνολικά 4

Μέγεθος:ф160mm·

Η πλάκα σφράγισης σπρώξιμο-σύνδεσης είναι κατασκευασμένη από πλάκα από ανοξείδωτο χάλυβα μήκους 2,0 mm.

Υπάρχουν γρύλοι και στις δύο πλευρές.

(8). Κράτησης στερέωσης κάτω:

Διάμετροι: 2,4 m (μήκος) × 1 m (εύρος) × 0,7 m (ύψος).

Χρησιμοποιώντας σίδηρο γωνίας 60 mm × 60 mm × 4 mm, ηλεκτροστατικά ψημένο με σκούρο πράσινο χρώμα.

Στρογγυλά πόδια: έξι ή τέσσερα στρογγυλά με κλειδαριά.

9. Ο εξοπλισμός φωτισμού: χρησιμοποιείται ένας κυκλικός λαμπτήρας κατά της ομίχλης και κατά του καπνού.

2, τμήμα ελέγχου

(1) Ένας δείκτης καύσης

(2) Ρυθμίσεις καύσης: Οποιαδήποτε ρύθμιση από 0 έως 99,99 δευτερόλεπτα

Ένα (3). Δείκτης διακοπής

(4) Ρυθμίσεις διακοπής: Οποιαδήποτε ρύθμιση από 0 έως 99,99 δευτερόλεπτα

(5) Αριθμός καύσης: 0-999999 φορές, ρυθμίζεται αυθαίρετα

(6) Εξοπλισμένο με πλήρως αυτόματες λειτουργίες καύσης, διακοπής λειτουργίας και μέτρησης

(7) Εξοπλισμένο με λειτουργία κάθετης/οριζόντιας μετατροπής

(8) Εξοπλισμένο με λειτουργία αυτόματης ανάφλεξης

(9) Εφοδιασμένο με λειτουργία χειροκίνητης/αυτόματης εναλλαγής

(10). Ανάφλεξη με μέθοδο ανάφλεξης υψηλής πίεσης

(11) Το πειραματικό τμήμα συνδέεται με τον έλεγχο με πλέγματα αεροπορικής χρήσης, τα οποία έχουν πολύ στενή επαφή.

3, Πειραματικό τμήμα

(1) Σφουγγαρίσματα:

(2) Η γωνία είναι 20 μοίρες

Ένα (3). Βαλβίδα ρύθμισης εσωτερικής φλόγας

(4) Μια εξωτερική βαλβίδα ρύθμισης φλόγας

(5) Ένας κανόνας σήμανσης σημείου επαφής εσωτερικής φλόγας

(6) Ένας κανόνας χαμηλής σημαίας

(7) Ένας κανόνας μήκους δοκιμής

(8) Μια συσκευή μέτρησης φλόγας

(9). Ελέγχος: α. Υλικό: Πλάκα από χάλυβα, λεπτά επεξεργασμένη και βαμμένη. β. Χρώμα: καθαρό μαύρο

Το δοχείο δοκιμής είναι κατασκευασμένο από ανοξείδωτο χάλυβα SUS304 και έχει υποστεί λεπτή επεξεργασία.

(11) Κάτω μέρος του σταθμού δοκιμής:

α. Δύο πλάκες από ατσάλι 2,0 mm.

Μέγεθος: 700 mm (μήκους) × 450 mm (εύρος)

χρώμα: ηλεκτροστατική μαύρη μπογιά

(12) Ανεξάρτητος σχεδιασμός κάθετων και οριζόντιων δοκιμών

(13). Προσθέστε στο δοκίμιο δοκιμής μια ραβδιά ώθησης με μακρύ χέρι

Τρία οριζόντια σημάδια καύσης.

4, Έλεγχος της πηγής αέρα:

(1) Αέριο: Συνιστάται η χρήση μεθανίου (που παρέχεται από τον χρήστη)

(2) Μετρητής ροής: 1 (μοντέλο Dwyer VA20430 από τις Ηνωμένες Πολιτείες)

(3) Δοκιμαστή πίεσης σωλήνα σε σχήμα U: 1 κομμάτι (τύπος Dwyer Company 1230-36 στις Ηνωμένες Πολιτείες)

(4) Ένα αέριο συνδυασμό

Τραχεία: υψηλής πίεσης τραχεία
