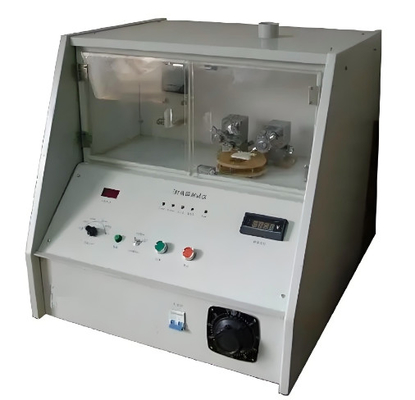

Εξοπλισμός δοκιμής ανάφλεξης με τόξο υψηλού ρεύματος για δοκιμή αντίστασης τόξου ηλεκτρικών και ηλεκτρονικών προϊόντων

Δοκιμή ανάφλεξης τόξου υψηλού ρεύματος DX8086Εργαλεία

Σύνοψη του προϊόντος:Σύμφωνα με την IEC 60950-1:2001 "Ασφάλεια εξοπλισμού πληροφορικής" και UL746A, IEC60947.1Το δοκιμαστή ανάφλεξης τόξου υψηλού ρεύματος χρησιμοποιεί διπλά ηλεκτρόδια, υπό ειδικό ρεύμα (33A) και συντελεστή ισχύος (COSφ0,5),σύμφωνα με μια ορισμένη ταχύτητα εκκίνησης τόξου (254mm/s) και ρυθμό επανάληψης (40 φορές/min), η επιφάνεια του δείγματος σχηματίζεται επανειλημμένα σε τόξο 200 φορές και αξιολογείται η αντίσταση ανάφλεξης του δείγματος.

Περιγραφή της δοκιμής:Μέρη μονωτικών υλικών ή άλλων στερεών εύφλεκτων υλικών που είναι εύκολο να εξαπλωθούν φλόγες στο εσωτερικό ηλεκτρικού και ηλεκτρονικού εξοπλισμού ενδέχεται να ανάψουν λόγω της εγγύτητας ή της επαφής με το τόξο,που προκαλούν ηλεκτρικές πυρκαγιές και θέτουν σε κίνδυνο την αξιόπιστη λειτουργία του εξοπλισμού και την προσωπική ασφάλεια.

Πεδίο εφαρμογής:Είναι κυρίως κατάλληλο για τη δοκιμή αντίστασης τόξου ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών και υλικών τους,προσομοίωση της διαρροής που μπορεί να προκληθεί στον μονωτή μεταξύ ενεργών μερών διαφορετικών πόλων ή μεταξύ ενεργών μερών και γειωμένων μεταλλικών μερών, ώστε να μετρηθεί και να αξιολογηθεί η αντίσταση τόξου του μονωτή υπό την καθορισμένη τάση.

Πρότυπα:IEC 60950-1:2001, BS EN 60950-1::2001, BS 7002:2001, GB 4943-2001 "Ασφάλεια εξοπλισμού πληροφορικής" και UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 και άλλες προδιαγραφές.

Περιγραφή της δοκιμής:Ο δοκιμαστής ανάφλεξης με τόξο υψηλού ρεύματος είναι διπλός ηλεκτρόδας καθορισμένου μεγέθους και διαφορετικών υλικών (ηλεκτρόδιο- χαλκό και ηλεκτρόδιο- ανοξείδωτο χάλυβα),υπό ειδικό ρεύμα (33A) και συντελεστή ισχύος (COSφ0.5), σύμφωνα με μια ορισμένη ταχύτητα εκκίνησης τόξου (254 mm/s) και ταχύτητα επανάληψης (40 φορές/min), το τόξο ενεργοποιείται επανειλημμένα έως 200 φορές στην επιφάνεια του δείγματος,και αξιολογείται η αντίσταση ανάφλεξης τόξου υψηλού ρεύματος του δείγματος (HAI)Όσο μικρότερος είναι ο αριθμός επιπέδου, τόσο πιο δύσκολο είναι για το υλικό να καεί.

Τεχνικές παραμέτρους:

Δραστηριακή τάση: 220V/50Hz, 1KVA

Τρόπο ρεύματος τόξου 33A±5%A (προσαρμόσιμο)

Ταχύτητα χτυπήματος τόξου: 40 φορές/min (προσαρμόσιμη)

Η ταχύτητα διαχωρισμού των ηλεκτροδίων είναι 254 mm/s ± 25 mm/s

συντελεστής ισχύος σύγκρουσης τόξου: COSφ0,5±0 (προσαρμόσιμος) ·

Ο αριθμός των χτυπήσεων τόξου είναι 0-9999, η οποία μπορεί να προκαθοριστεί

Υλικό ηλεκτροδίου (ηλεκτροδίου) χαλκού, διάμετρος Φ3.5, γωνία κλίσης της άκρης 30°

Κινούμενο ηλεκτρόδιο - ανοξείδωτο χάλυβα, διάμετρος Φ3.0, άκρη κωνική γωνία 60°

Η γωνία του ηλεκτροδίου είναι 45° προς την οριζόντια, και η ακτίνα καμπυλότητας του κεφαλιού του ηλεκτροδίου είναι 0,1 mm

Το διάστημα πτώσης είναι 30 ± 5S, ρυθμιζόμενο

Υψόμετρος σταγονιού 35±5 mm

Η καθυστέρηση στάθμευσης 0,2S ((χρόνος ανοίγματος της βαλβίδας σολενοειδούς)

Μέγεθος σταγόνων: 45~50 σταγόνες/cm3

Μέγεθος δείγματος: 130 mm × 13 mm × 2 ~ 12 mm.
