IEC 61215 Φωτοβολταϊκές μονάδες Θερμικός κύκλος δοκιμής με υγρή κατάψυξη θάλαμος IEC 61730-2004 IEC 61345

Βρεγμένο Freezing Thermal Cycle Test Chamber, υψηλό και χαμηλό θερμοκρασία Simulation Chamber

Σύνοψη:Διενεργεί υψηλή, χαμηλή θερμοκρασία, υγρή δοκιμή αλλαγής κύκλου θερμότητας σε προϊόντα, υλικά και μέρη για να αξιολογήσει την προσαρμοστικότητα τους για αποθήκευση και χρήση υπό ορισμένες συνθήκες θερμοκρασίας και υγρασίας.

Εφαρμόσιμα πρότυπα:IEC 61215, IEC 61730-2004, IEC 61345 πρότυπα.

Τεστ θερμικού κυκλώματος:

Φωτοβολταϊκά ενότητες σε ταχύτητα ανέμου όχι μικρότερη από 2m · Το S-1 δοκιμάστηκε σε ένα χώρο με θερμοκρασίες που κυμαίνονται από -40°C±2°C έως 85°C±2°C

Wet --- cold (freezing) test: υγρό --- κρύο (παγώσιμο) δοκιμή:

Τα φωτοβολταϊκά μοντέλα τοποθετούνται σε ένα περιβαλλοντικό θάλαμο σε θερμοκρασία δωματίου για να ολοκληρώσουν 10 κύκλους.και η σχετική υγρασία θα πρέπει να διατηρείται στο ± 5% R της καθορισμένης τιμής σε κάθε θερμοκρασία πάνω από το δωμάτιο θερμοκρασία· H ή λιγότερο.

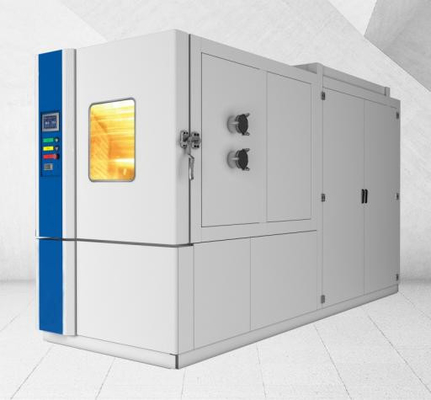

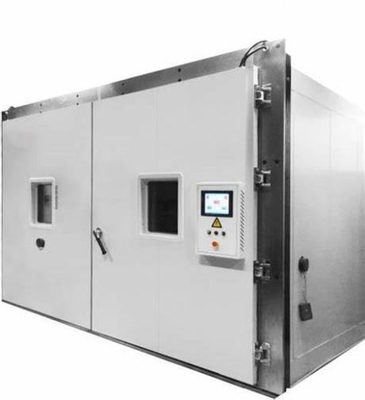

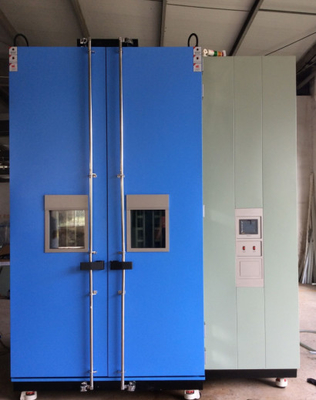

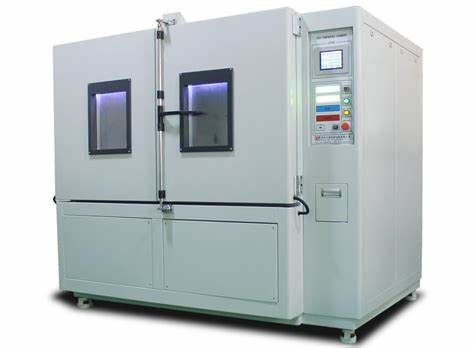

Name:Thermal Cycle/Wet Freezing Tester (Box) Ονομασία και ονομασία

Εφαρμόσιμα πρότυπα: σύμφωνα με τις απαιτήσεις των προτύπων IEC61215 και UL1073

Σκοπός: Το φωτοβολταϊκό μοντέλο είναι να τοποθετήσει το μοντέλο σε ένα περιβάλλον με επαναλαμβανόμενες αλλαγές θερμοκρασίας -40 ° C ~ 85 ° C,and determine the performance of the modules in the repeated temperature change environment (και να προσδιορίσουμε την απόδοση των ενοτήτων στο περιβάλλον επαναλαμβανόμενης αλλαγής θερμοκρασίας).

Τεχνικές προδιαγραφές:

1Το εύρος θερμοκρασίας: -40~85°C

2. Θερμοκρατική διακύμανση: ≤±1°C

3. Απόκλιση θερμοκρασίας: ≤±1°C

4. Ομοιότητα θερμοκρασίας: ≤±2°C

5. Temperature rise and fall rate: meet the requirements of IEC 61215 standard............................................................................................................................................................................................................................................

6. εύρος υγρασίας: 30 ~ 98% RH,

7. Σχετική απόκλιση υγρασίας: ± 3% FS; Απόκλιση 85 ± 2% RH; 90 ± 2% RH

8. Φθορά υγρασίας: ± 2% RH

9. Ομοιότητα υγρασίας: ≤ 2%RH

10Στην δοκιμή θερμικής ποδηλασίας, ο ρυθμός αλλαγής της θερμοκρασίας στην επιφάνεια του μοντέλου δεν θα πρέπει να είναι μεγαλύτερος από 100 ° C / h, και ο ελάχιστος χρόνος κράτησης θα πρέπει να είναι 10 λεπτά.Μια δοκιμή είναι 200 ή 50 κύκλοι

11. 12 test components can be placed (can be made according to customer requirements) 12 test components can be placed (μπορούν να κατασκευαστούν σύμφωνα με τις απαιτήσεις του πελάτη)

12Μέγεθος εσωτερικού κουτιού: περίπου 1.5×2.5×1.5m (L*W*H)

13. Outer box size: about 2.5×3.0×2.5m (L*W*H)

14. Inner box material: Stainless steel required mirror plate (Εσωτερικό δοχείο υλικού: Stainless steel required mirror plate)

15Υλικό εξωτερικού κουτιού: Stainless steel matte

16Σύστημα ελέγχου: αυτόματο υπολογισμό

17. Πίνακα εμφάνισης: οθόνη αφής

18. Πραγματοχρόνιο προβολή καμπύλης: Μπορεί να εμφανίσει τον χρόνο ρύθμισης του προγράμματος, να ρυθμίσει τον κύκλο καταγραφής δείγματος καμπύλης, και να εμφανίσει τον καθορισμένο καμπύλο αξίας και τον πραγματικό καμπύλο λειτουργικής αξίας

19. Πραγματοχρόνιο προγραμματισμό προβολής: εμφανίζει τον αριθμό εκτέλεσης προγράμματος, το τμήμα, το υπόλοιπο χρόνο και τους χρόνους κύκλου, την τιμή υγρασίας, την τιμή υγρασίας

20. Διασύνδεση επικοινωνίας: RS-485 διασύνδεση επικοινωνίας, με online λογισμικό, μπορεί να συνδεθεί με τον υπολογιστή, αποθήκευση δεδομένων, εκτύπωση και λήψη

21Ανθρωποποιημένο λειτουργικό περιβάλλον αυτόματο έλεγχο: ψυκτικό συμπιεστή, αυτόματη ενεργειακή βαλβίδα, θερμοκρασία, υγρασία ηλεκτρικό θέρμανση, κλπ.

22. Ανεξάρτητος έλεγχος καπάκι: ο ελεγκτής προγράμματος θα ελέγξει ανεξάρτητα τη θέρμανση / υγρασία / αφυγρασία / ψύξη και άλλες λειτουργίες για να εξοικονομήσει ενέργεια

23. Εμφάνιση γλώσσα: Κινέζικα και Αγγλικά μπορεί να αλλάξει

24. Power-off reset και power-off λειτουργία μνήμης

25. Εσωτερικό υλικό: SUS#304 high-temperature resistant high-tensile stainless steel plate

26Εξωτερικό υλικό: αντι- rust steel plate + baking paint treatment

27Υλικό μονόλωσης: υψηλής πυκνότητας άκαμπτο PU αφρό και γυαλί μονόλωση μαλλί

28. Ψυκτικό: Adopt new HFC περιβαλλοντικά φιλικό ψυκτικό

29. Refrigerant valve: automatically switch and adjust the refrigerant valve: αυτόματα αλλάξτε και ρυθμίστε τον ψυκτικό βαλβίδα

30Η παροχή ενέργειας: 380V 60HZ.

Καλώς ήρθατε.Να επισκεφτείτε το εργοστάσιο μας για να δείτε τα αξιοθέατα!
