5000hrs Μόντες Τεχνητή βροχή Δοκιμαστής πολλαπλών πιέσεων Δοκιμασία ψεκασμού IECIEC62217-2012

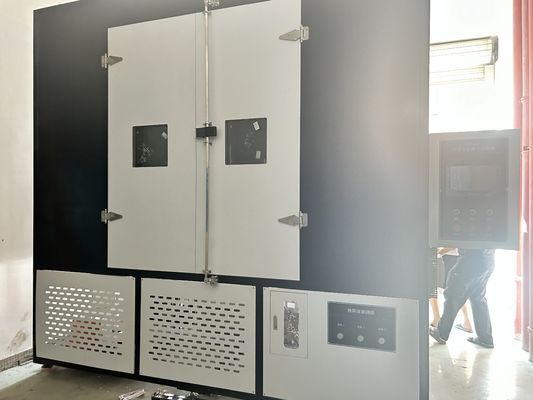

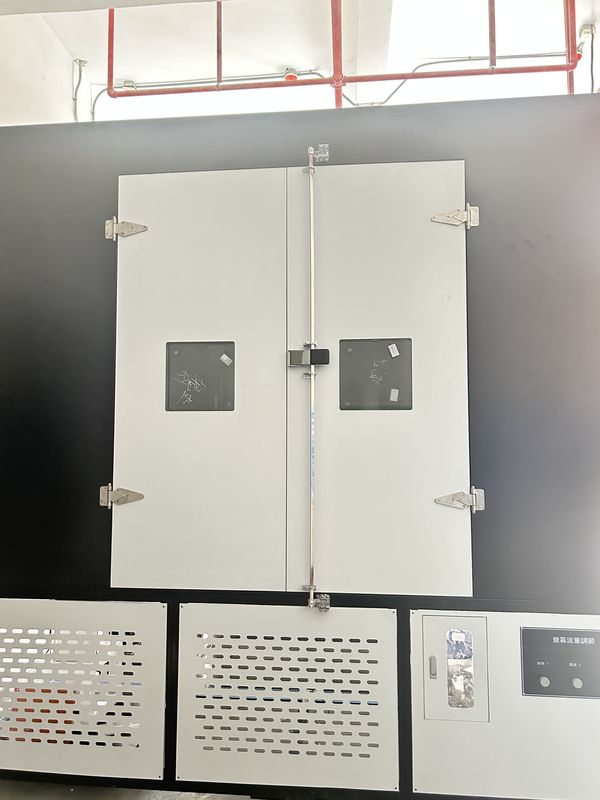

IEC62730-2024, IEC62217-2012 Πολυμερείς μονωτές 5000 ώρες Μηχανή δοκιμής πολλαπλών πιέσεων

1Δοκιμαστικό δείγμα: Δύο μονωτικά δοκιμής του ίδιου σχεδιασμού με απόσταση σύρματος μεταξύ 500 mm και 800 mm,

2Διαδικασία: Η δοκιμή πρέπει να διεξάγεται σε σφραγισμένο, υγρό και ανθεκτικό στη διάβρωση θάλαμο δοκιμής, με όγκο που δεν υπερβαίνει τα 20 M3.

3- ξεχωριστές τρύπες παρατήρησης για σκούπιστρα και κινητά υπεριώδη φίλτρα για την παρατήρηση του εξοπλισμού στο πείραμα.

4. Προϋποθέσεις δοκιμής: Όπως φαίνεται στο σχήμα Β2, εφαρμόζονται στον μονωτή διάφοροι κύκλοι καταπόνησης, οι οποίοι επαναλαμβάνονται για περίπου 5000 ώρες.το δείγμα δοκιμής πρέπει να υποβάλλεται σε αλλαγές θερμοκρασίας και συμπύκνωση.

5Όπως φαίνεται στο σχήμα Β3, η δοκιμή τοποθετείται κατακόρυφα στο κέντρο της δοκιμής, με ελάχιστη απόσταση 400 mm μεταξύ των γειτονικών ακρών της ομπρέλας του δείγματος δοκιμής και της κορυφής,καθώς και μεταξύ του δείγματος δοκιμής και του τοίχου και του εδάφους Πριν από την έναρξη του πειράματος, το δείγμα δοκιμής πρέπει να καθαρίζεται με αποιονισμένο νερό,

7Μέχρι τρία ζευγάρια δειγμάτων με παρόμοιες αποστάσεις σύρματος μπορούν να δοκιμαστούν ταυτόχρονα.

8Τετάρτη: Η τιμή που λαμβάνεται διαιρώντας την απόσταση έλξης του δείγματος δοκιμής (σε mm) με 34,6 (ισοδύναμη με απόσταση έλξης 20 mm/KV, υπολογιζόμενη με βάση την τάση φάσης προς φάση)

9Για το κύκλωμα ισχύος, όταν το συνεχές αρνητικό ρεύμα είναι 250mA (r.m.s), η μέγιστη πτώση τάσης στην πλευρά της υψηλής τάσης κατά τη διάρκεια ενός δευτερολέπτου δεν πρέπει να υπερβαίνει το 5%,και το επίπεδο προστασίας πρέπει να ρυθμίζεται σε 1A (r.m.s)

10- προσομοίωση ηλιακής ακτινοβολίας: η προσομοιωμένη ηλιακή ακτινοβολία παρέχεται από λαμπτήρα τόξου ξενόνου με ονομαστική ισχύ 6500W και εξοπλισμένο με δύο φίλτρα γυαλιού βοροσιλικικού (βλέπε παράδειγμα Β.4) ·με απόσταση περίπου 480 mm μεταξύ της λάμπας τόξου ξενόνου και του δείγματος δοκιμής

11Κατά τη διάρκεια του πειράματος, κατά την αντικατάσταση του φίλτρου (και εάν είναι επίσης απαραίτητο το φως),πρέπει να γίνεται σύμφωνα με τη σύσταση του κατασκευαστή της λάμπας.

DX8428 Μηχανή δοκιμής πολλαπλών πιέσεων μονωτήρα.pdf
