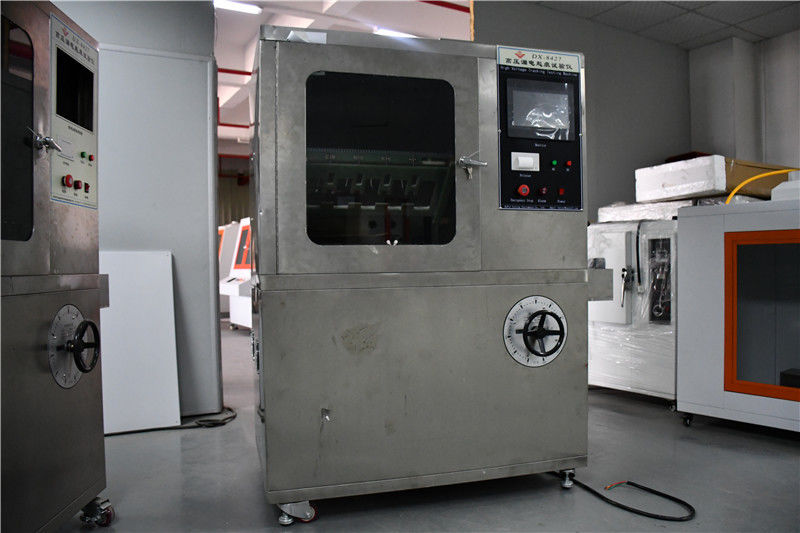

DX8427 Μηχανή δοκιμής ίχνη διαρροής υψηλής τάσης

1Πεδίο εφαρμογής:

Ιδιαίτερα κατάλληλο για τη δοκιμή της αντοχής των ηλεκτρικών και ηλεκτρονικών προϊόντων, των οικιακών συσκευών και των υλικών τους σε ηλεκτρικά ίχνη και διάβρωση,προσομοίωση της χρήσης υγρών ρύπων και δειγμάτων κλίσης επιφάνειας σε συχνότητα ισχύος (48Hz -62Hz).Αξιολόγηση του επιπέδου αντίστασης των ηλεκτρικών μονωτικών υλικών που χρησιμοποιούνται υπό σκληρές περιβαλλοντικές συνθήκες με τη μέτρηση της αντίστασης στην ηλεκτροποίηση και τη διάβρωση.Υπό την επίδραση υγρασίας και προσμείξεων σε ηλεκτρικά προϊόνταΗ ρύπανση μπορεί να προκαλέσει σπατάλη, βραχυκύκλωμα,ή διάβρωση υλικού λόγω εκφόρτωσηςΟ δοκιμαστής αυτός είναι μια καταστροφική δοκιμή που προσομοιώνει την παραπάνω κατάσταση σε μονωτικά υλικά,που χρησιμοποιείται για τη μέτρηση και την αξιολόγηση της σχετικής αντοχής στις διαρροές και της σήμανσης των μονωτών υπό την επίδραση ενός ηλεκτρικού πεδίου και ακαθαρσίας που περιέχει νερό σε καθορισμένη τάσηΕίναι κατάλληλο για στερεά υλικά ηλεκτρικής μόνωσης και τα προϊόντα τους σε ηλεκτρικά και ηλεκτρονικά προϊόντα, οικιακές συσκευές, όπως πρίζες ρελέ, κάλυψη διακόπτη μετατροπής, επαγγέλτες,κλπ..

2, Συμμόρφωση με τα πρότυπα:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", τα αντικείμενα δοκιμής προσομοίωσης που καθορίζονται στο πρότυπο για δοκιμή εντοπισμού διαρροών AC/DC σε υλικά μόνωσης, που εφαρμόζεται στο καουτσούκ,πλαστικό και άλλα ηλεκτρικά μονωτικά υλικά όπως η μέθοδος κλίσης του επιπέδουΤυπικό για πέντε σετ δοκιμαστών από καουτσούκ και δοκιμαστών από σιλικόνη.

3Τεχνικές παραμέτρους:

Ηλεκτρόδιο: 0,5 mm πάχος

Απόσταση μεταξύ άνω και κάτω ηλεκτροδίων: 50,0 mm ± 0.1;

Δοκιμαστική τάση: 100V-6000V ρυθμιζόμενη χωρίς βήματα.

Ρυθμιστής τάσης: έξοδος: ρυθμιζόμενη από 0 ̇ 250 V, με ισχύ 5 KVA.

Όταν το ρεύμα του κυκλώματος είναι 60mA, διακόπτεται η τάση εξόδου.

Διάρκεια δοκιμής: 6 ώρες.

Ακρίβεια πτώσης: 0,5%

Σταθερότητα τάσης: ± 1%·

Ρυθμιστής τάσης υψηλής ακρίβειας: έξοδος AC220V. ισχύς 6000W. ακρίβεια ± 1%·

Μετασχηματιστής δοκιμής: χωρητικότητα 5KVA. Μέγιστη τάση εξόδου AC6000V (ή DC6000V προαιρετικά).

Ανίχνευση ίχνη: Σύμφωνα με το πρότυπο GB/T6553-2003/4.1.2, εφαρμόζεται τάση (2,5kV, 3 5kV και 4,5kV) και στάζει το μολυσμένο υγρό σε ορισμένο ρυθμό ροής.

Συσκευή πτώσης: χρησιμοποιώντας μια ακριβή περισταλτική αντλία Ralph, με εύρος ροής 0,00185-20 ml ανά λεπτό, ταχύτητα λειτουργίας 0,1-50 περιστροφών ανά λεπτό,και σφάλμα ακρίβειας ροής μικρότερο από 00,5%·

Η τάση εξόδου: AC/DC (διακόπτη)

Κουτί: κατασκευασμένο από ανοξείδωτο χάλυβα SUS304 (βουρτσισμένη επιφάνεια) ·

Η δεξαμενή αποχέτευσης είναι κατασκευασμένη από ανοξείδωτο χάλυβα 316 και είναι εξοπλισμένη με συσκευή σφράγισης.

Ο όγκος είναι 0,56m3, όγκος στούντιο: 900L * 650W * 950H (mm);

Μέγεθος οργάνου: 1200L * 750W * 1800H (mm), μήκος 750 * πλάτος 1180 * ύψος 1760mm, ξύλινο κουτί 890 * 1320 * 1900
