GB/T9978.1-2008 "Μέθοδος δοκιμής αντοχής στη φωτιά δομικών στοιχείων Μέρος 1: Γενικές απαιτήσεις" Κεφάλαιο και Κεφάλαιο 6 απαιτήσεις, GB/T14907-2018 "Επιβραδυντικά πυρκαγιάς για χαλύβδινες κατασκευές" πρότυπο δοκιμής, GBJ17-2003 "Κώδικας για το σχεδιασμό χαλύβδινων κατασκευών" τυπικές απαιτήσεις, GA_T714-2007, GB/ T9779-1988 ελασματοποιημένα αρχιτεκτονικά επιχρίσματα.
Τεχνική παράμετρος:

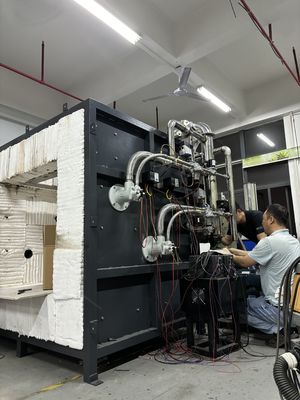

1.Σύνθεση εξοπλισμού: Οριζόντιος φούρνος δοκιμής αντοχής στη φωτιά, τμήμα ελέγχου καύσης, τμήμα αερίου και σύστημα μείωσης πίεσης, σύστημα απελευθέρωσης και μέτρησης πίεσης, σύστημα εκπομπής καυσαερίων, βάση δοκιμής δείγματος, σύστημα ροής αερίου, σύστημα μέτρησης θερμοκρασίας (σύστημα απόκτησης δεδομένων θερμοκρασίας φούρνου, σύστημα απόκτησης θερμοκρασίας στοιχείου δοκιμής), σύστημα βαλβίδας εξάτμισης και ειδικό λογισμικό δοκιμής.Χρησιμοποιώντας μια μονάδα απόκτησης δεδομένων υψηλής ακρίβειας 16 bit, διάφορα δεδομένα όπως θερμοκρασία, πίεση, ρυθμός ροής κ.λπ. συλλέγονται από διάφορα κανάλια. Η αναπαραγωγή σε πραγματικό χρόνο των πραγματικών πληροφοριών κατά την καύση δημιουργείται μέσω ανάλυσης, επεξεργασίας και ελέγχου μικροϋπολογιστών και τα αποτελέσματα λαμβάνονται απευθείας μέσω ανάλυσης και κρίσης μικροϋπολογιστών. Ολόκληρη η μηχανή υιοθετεί εξαρτήματα υψηλής ποιότητας για να εξασφαλίσει την υψηλή ποιότητα, τη λειτουργία υψηλής ταχύτητας και την προοδευτικότητα του συστήματος.

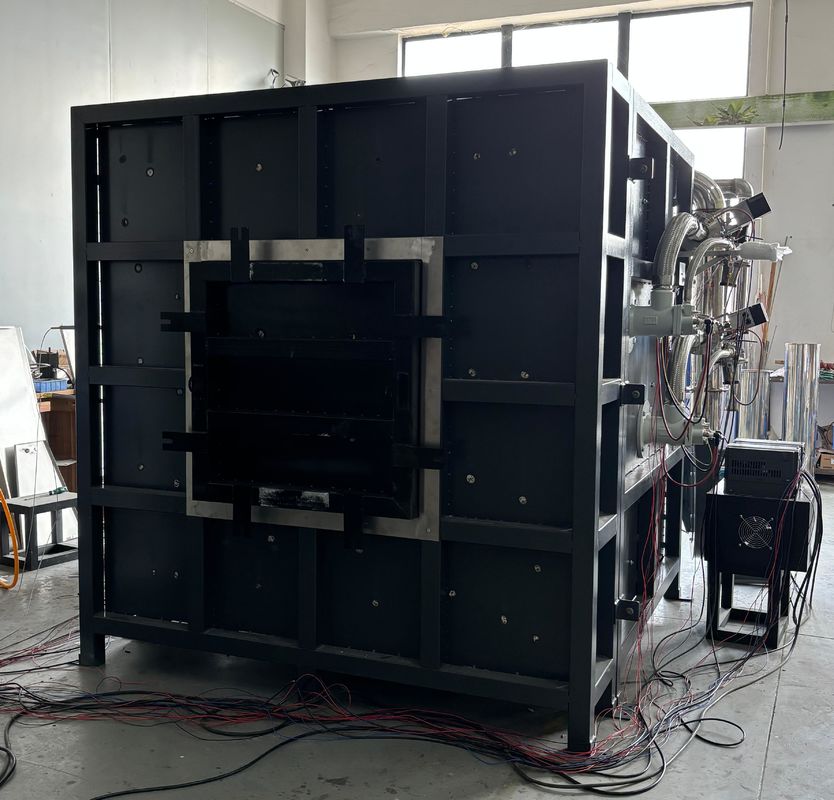

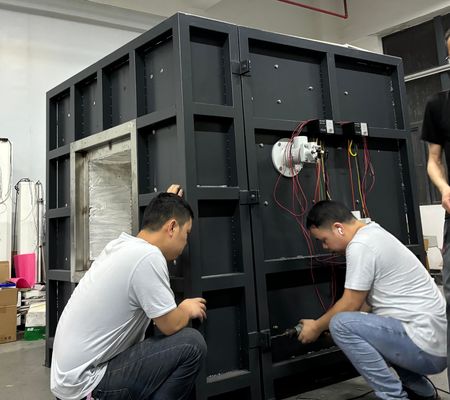

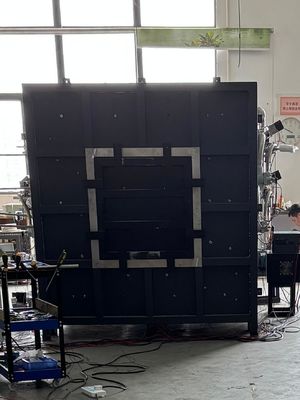

2.Δομή φούρνου: υιοθετεί μια δομή τεσσάρων στρώσεων, με το εσωτερικό στρώμα στους 1300 ℃ και το εξωτερικό στρώμα σε θερμοκρασία δωματίου. Από έξω προς τα μέσα, είναι: το πρώτο στρώμα είναι ένα κέλυφος από ανοξείδωτο χάλυβα και το δεύτερο στρώμα είναι ένα πλαίσιο από χαλύβδινη κατασκευή. Το τρίτο στρώμα είναι χτισμένο με τούβλα υψηλής θερμοκρασίας για να σχηματίσει την περιφέρεια. Το τέταρτο στρώμα είναι βαμβάκι κεραμικό υψηλής θερμοκρασίας που μπορεί να αντέξει θερμοκρασίες έως και 1700 ℃.
3.Καυστήρας:Χρησιμοποιούνται δύο σετ καυστήρων υψηλής πίεσης με ισχύ 60-80kw, οι οποίοι έχουν έλεγχο αναλογίας αέρα-καυσίμου και έλεγχο κλειστού βρόχου που σχηματίζεται από ανάδραση θερμοκρασίας μέσα στον φούρνο. Η βαλβίδα αερίου και η βαλβίδα αέρα μπορούν να ρυθμιστούν αυτόματα για να επιτευχθεί το καλύτερο αποτέλεσμα καύσης. Για να διασφαλιστεί η ασφάλεια, η επιλογή του καυστήρα και τα εξαρτήματα είναι όλα από γνωστές μάρκες.
4.Σύστημα μέτρησης θερμοκρασίας:
Θερμοστοιχείο φούρνου: Ο φούρνος υιοθετεί διάμετρο σύρματος 2,0 mm που πληροί τις απαιτήσεις του 5.5.1.1 στο GB/T9978.1 και GB/T 16839.1 Τέσσερα θερμοστοιχεία νικελίου χρωμίου νικελίου πυριτίου τύπου K, με ανθεκτικά στη θερμότητα μανίκια από ανοξείδωτο χάλυβα στο εξωτερικό κάλυμμα, ανθεκτικά στη θερμότητα υλικά γεμισμένα στη μέση και μανίκια σωλήνων από ανοξείδωτο χάλυβα κατασκευασμένα από άκαμπτο υλικό θήκη σωλήνα Jade, με μήκος όχι μικρότερο από 25 mm που εκτείνεται από το θερμό άκρο της θήκης και αντοχή στη θερμοκρασία 1250 ℃ ή παραπάνω.
Μέτρηση θερμοκρασίας επιφάνειας πυρκαγιάς:Υπάρχουν 8 θερμοστοιχεία στο πίσω μέρος του δείγματος, εκ των οποίων τα 4 είναι θερμοστοιχεία χάλκινης πλάκας (συγκολλημένα με θερμοστοιχεία διαμέτρου σύρματος 0,5 mm στην παχιά πλευρά) Σε ένα στρογγυλό φύλλο χαλκού με διάμετρο 12 mm και διάμετρο 0,2 mm, πληροί τις απαιτήσεις του θερμοστοιχείου νικελίου χρωμίου νικελίου πυριτίου τύπου K που καθορίζεται στο πρότυπο GB/T 16839.1, Κάθε χάλκινο φύλλο είναι εξοπλισμένο με ένα μονωτικό μαξιλάρι αμιάντου 30 * 30 * 2 (± 0,5) mm με πυκνότητα 900kg/m3 ± 100 kg/m3. Ο θερμικός συντελεστής είναι 0,117-0,143W/(m.k), που πληροί τις απαιτήσεις του 5.5.1.2 στο GB/T9978.1. Επιπλέον, η εξωτερική διάμετρος των άλλων 4 θέσεων είναι 1 mm. Θερμοστοιχείο τύπου K υψηλής ακρίβειας, το οποίο μπορεί να ενσωματωθεί στο πίσω μέρος του δείγματος για δοκιμή απόδοσης μόνωσης;
Κινητή θερμοκρασία δοκιμής: πληροί τις απαιτήσεις του GB/T9978.1-2008; Ένα φορητό όργανο μέτρησης υπερύθρων χρησιμοποιείται για τη μέτρηση της θερμοκρασίας επιφάνειας κάθε σημείου στην επιφάνεια της πυρκαγιάς.Συλλογή θερμοκρασίας φούρνου: Επιλέγεται θωρακισμένο θερμοστοιχείο τύπου K. Αντοχή σε υψηλή θερμοκρασία πάνω από 1250 ℃; Το σύστημα απόκτησης δεδομένων θερμοκρασίας φούρνου έχει λειτουργίες αποθήκευσης καμπύλης σε πραγματικό χρόνο και ιστορικής καμπύλης, καθώς και λειτουργίες συναγερμού ανοιχτού κυκλώματος και βραχυκυκλώματος θερμοστοιχείου.Μέτρηση θερμοκρασίας περιβάλλοντος: Ο εξοπλισμός είναι εξοπλισμένος με ένα θωρακισμένο θερμοστοιχείο από ανοξείδωτο χάλυβα με εξωτερική διάμετρο 3MM για δοκιμή. Επαληθεύστε τη θερμοκρασία περιβάλλοντος και συμμορφωθείτε με το θερμοστοιχείο νικελίου χρωμίου νικελίου πυριτίου τύπου K που καθορίζεται στο GB/T 16839.1.
5. Σύστημα μέτρησης πίεσης: Μέτρηση πίεσης φούρνου: εύρος μέτρησης 0-100Pa; Χρησιμοποιούμε ένα γαλλικό εισαγόμενο διαφορικό μετρητή πίεσης, το οποίο είναι μια αισθητήρα μέτρησης σχήματος Τ με ακρίβεια μέτρησης ± 0,5Pa. Εξοπλισμένο με λειτουργία προστασίας από υπερπίεση, όταν η πίεση του φούρνου υπερβαίνει τα 100Pa, εκτελέστε προστασία υπερπίεσης προγράμματος, σταματήστε την παροχή αερίου και τερματίστε τη δοκιμή. Συμμορφώνεται με το πρότυπο GB/T9978.1-2008; Η πίεση μέσα στον φούρνο καταγράφεται κάθε 1 λεπτό και η ακρίβεια του εξοπλισμού καταγραφής είναι 1 δευτερόλεπτο. Ο ρυθμός συλλογής δεδομένων είναι 3 φορές ανά δευτερόλεπτο. Έλεγχος πίεσης φούρνου και απόκτηση δεδομένων, διασφαλίζοντας τον έλεγχο σε πραγματικό χρόνο της πίεσης του φούρνου σύμφωνα με τις απαιτήσεις διαφόρων προτύπων στο Κεφάλαιο 2 και το κύκλωμα ελέγχου του συστήματος εξαγωγής καπνού.
Αισθητήρας μέτρησης σχήματος Τ: Χρησιμοποιώντας σωλήνα από ανοξείδωτο χάλυβα SUS310S ανθεκτικό σε υψηλή θερμοκρασία, περνά μέσα από το τοίχωμα του φούρνου από το εσωτερικό του φούρνου προς το εξωτερικό του φούρνου και η πίεση μέσα και έξω από τον φούρνο διατηρείται στο ίδιο επίπεδο.Πομπός πίεσης: Γαλλικός αισθητήρας πίεσης υψηλής ακρίβειας Kaimao. Εντός 5 λεπτών από την έναρξη του πειράματος, είναι 15Pa ± 5Pa και μετά από 10 λεπτά, είναι 17Pa ± 3Pa.
6. Σύστημα ανακούφισης πίεσης: 6.1 Υπάρχουν οπές εξαγωγής καπνού εγκατεστημένες στην πίσω πλευρά του τοιχώματος του φούρνου, συνδεδεμένες με τον σωλήνα εξαγωγής καπνού, για τον έλεγχο της πίεσης μέσα στον φούρνο εκκενώνοντας τον καπνό μέσα στον φούρνο. Η παροχή αέρα και η εξάτμιση μέσα στον φούρνο ελέγχονται από έναν ισχυρό ανεμιστήρα 0,3kw και έναν μετατροπέα συχνότητας και ο όγκος του αέρα ελέγχεται αυτόματα από ένα πρόγραμμα υπολογιστή για να πληροί τις απαιτήσεις καύσης, πίεσης και εξαγωγής καπνού. 6.2 Αγωγός απελευθέρωσης πίεσης: Το τμήμα μέσα στον φούρνο είναι κατασκευασμένο από σωλήνες από ανοξείδωτο χάλυβα SUS310S ανθεκτικούς σε υψηλή θερμοκρασία με διάμετρο 300 mm, ικανούς να αντέχουν θερμοκρασίες έως και 1300 ℃. Χρησιμοποιήστε συγκολλημένους σωλήνες με πάχος τοιχώματος 5 mm έξω από τον φούρνο. 6.3 Ισχύς απελευθέρωσης πίεσης: AC220, ανεμιστήρας υψηλής πίεσης ανθεκτικός σε υψηλή θερμοκρασία 0,3kw. 6.4 Έλεγχος πίεσης φούρνου και απόκτηση δεδομένων, η πίεση του φούρνου μπορεί να εξασφαλίσει τον έλεγχο σε πραγματικό χρόνο σχηματίζοντας έναν βρόχο ελέγχου με το σύστημα εξαγωγής καπνού σύμφωνα με τις απαιτήσεις των παραπάνω προτύπων.
