GB/T9978.1-2008 "Μέθοδος δοκιμής πυραντίστασης δομικών στοιχείων Μέρος 1: Γενικές απαιτήσεις" Κεφάλαιο και Κεφάλαιο 6 απαιτήσεις, GB/T14907-2018 "Πυραντίστατες Επικαλύψεις για Χαλύβδινες Κατασκευές" πρότυπο δοκιμής, GBJ17-2003 "Κώδικας Σχεδιασμού Χαλύβδινων Κατασκευών" απαιτήσεις προτύπου, GA_T714-2007, GB/ T9779-1988 επικαλύψεις αρχιτεκτονικών πλακών.
Τεχνική Παράμετρος:
1.Σύνθεση εξοπλισμού: Οριζόντιος φούρνος πυραντίστασης, τμήμα ελέγχου καύσης, τμήμα αερίου και σύστημα μείωσης πίεσης, σύστημα απελευθέρωσης και μέτρησης πίεσης, σύστημα εκπομπής καυσαερίων, βάση δοκιμής δείγματος, σύστημα ροής αερίου, σύστημα μέτρησης θερμοκρασίας (σύστημα απόκτησης δεδομένων θερμοκρασίας φούρνου, σύστημα απόκτησης θερμοκρασίας εξαρτήματος δοκιμής), σύστημα βαλβίδας εξαγωγής και αποκλειστικό λογισμικό δοκιμής.Χρησιμοποιώντας μια μονάδα απόκτησης δεδομένων υψηλής ακρίβειας 16 bit, διάφορα δεδομένα όπως θερμοκρασία, πίεση, ρυθμός ροής κ.λπ. συλλέγονται από διάφορα κανάλια. Η αναπαραγωγή σε πραγματικό χρόνο των πραγματικών πληροφοριών κατά τη διάρκεια της καύσης παράγεται μέσω ανάλυσης, επεξεργασίας και ελέγχου μικροϋπολογιστή, και τα αποτελέσματα λαμβάνονται απευθείας μέσω ανάλυσης και κρίσης μικροϋπολογιστή. Ολόκληρο το μηχάνημα υιοθετεί αξιόπιστα εξαρτήματα για να διασφαλίσει την αξιόπιστη, υψηλής ταχύτητας λειτουργία και την προοδευτικότητα του συστήματος.

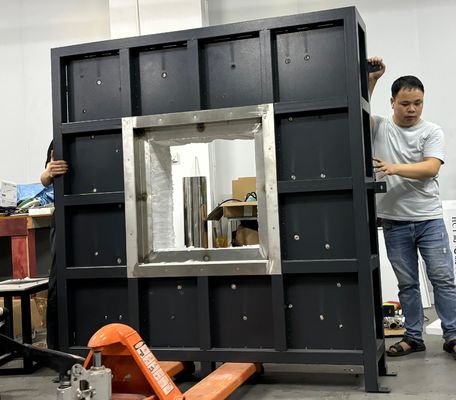

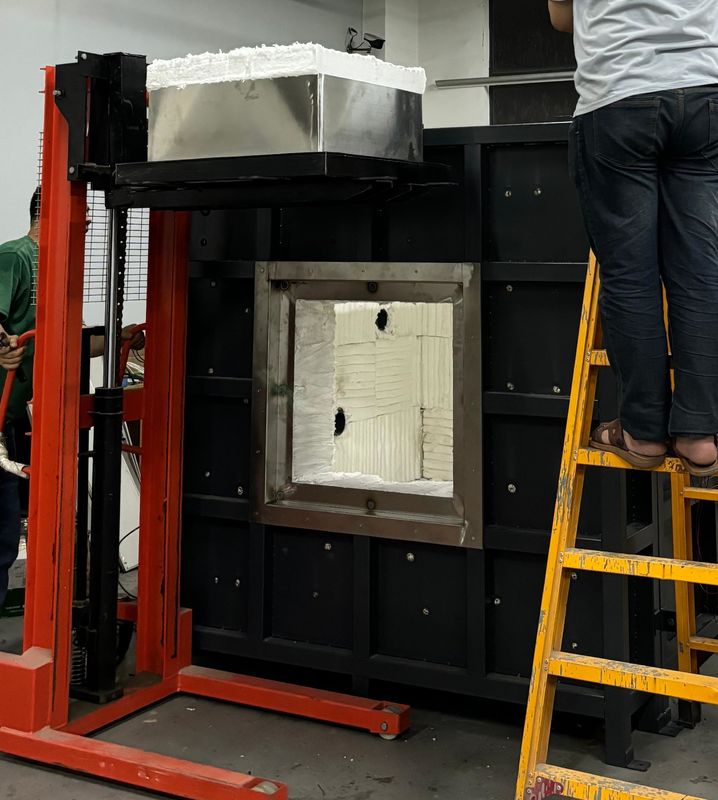

2.Δομή φούρνου: υιοθετεί μια τετραπλή δομή, με το εσωτερικό στρώμα στους 1300 °C και το εξωτερικό στρώμα σε θερμοκρασία δωματίου. Από έξω προς τα μέσα, είναι: το πρώτο στρώμα είναι ένα περίβλημα από ανοξείδωτο χάλυβα, και το δεύτερο στρώμα είναι ένα πλαίσιο χαλύβδινης κατασκευής. Το τρίτο στρώμα είναι χτισμένο με τούβλα υψηλής θερμοκρασίας για να σχηματίσει την περιφέρεια. Το τέταρτο στρώμα είναι κεραμικό βαμβάκι υψηλής θερμοκρασίας που μπορεί να αντέξει θερμοκρασίες έως 1700 °C.
3.Καυστήρας:Χρησιμοποιούνται δύο σετ καυστήρων υψηλής πίεσης με ισχύ 60-80kw, οι οποίοι διαθέτουν έλεγχο αναλογίας αέρα-καυσίμου και έλεγχο κλειστού βρόχου που σχηματίζεται από ανάδραση θερμοκρασίας εντός του φούρνου. Η βαλβίδα αερίου και η βαλβίδα αέρα μπορούν να ρυθμιστούν αυτόματα για να επιτευχθεί κατάλληλο αποτέλεσμα καύσης. Για να διασφαλιστεί η ασφάλεια, η επιλογή και τα εξαρτήματα του καυστήρα προέρχονται από γνωστές μάρκες.
4.Σύστημα μέτρησης θερμοκρασίας:
Θερμοστοιχείο φούρνου: Ο φούρνος υιοθετεί διάμετρο σύρματος 2.0mm που πληροί τις απαιτήσεις του 5.5.1.1 του GB/T9978.1 και GB/T 16839.1 Τέσσερα θερμοστοιχεία τύπου Κ νικελίου-χρωμίου-νικελίου-σιδήρου, με μανίκια από ανοξείδωτο χάλυβα ανθεκτικά στη θερμότητα στο εξωτερικό περίβλημα, υλικά ανθεκτικά στη θερμότητα γεμισμένα στη μέση, και σωλήνες από ανοξείδωτο χάλυβα από άκαμπτο υλικό, με μήκος τουλάχιστον 25mm που εκτείνεται από το θερμό άκρο του μανικιού, και αντίσταση θερμοκρασίας 1250 °C ή παραπάνω.
Μέτρηση θερμοκρασίας επιφάνειας πίσω πυρκαγιάς:Υπάρχουν 8 θερμοστοιχεία στο πίσω μέρος του δείγματος, εκ των οποίων τα 4 είναι θερμοστοιχεία χάλκινων πλακών (συγκολλημένα με θερμοστοιχεία διαμέτρου σύρματος 0.5mm στην παχιά πλευρά) Σε στρογγυλή χάλκινη πλάκα διαμέτρου 12mm και διαμέτρου 0.2mm, πληροί τις απαιτήσεις του θερμοστοιχείου τύπου Κ νικελίου-χρωμίου-νικελίου-σιδήρου που ορίζεται στο πρότυπο GB/T 16839.1, Κάθε χάλκινη πλάκα είναι εξοπλισμένη με ένα μονωτικό μαξιλάρι μόνωσης 30 * 30 * 2 (± 0.5) mm με πυκνότητα 900kg/m3 ± 100 kg/m3. Ο θερμικός συντελεστής είναι 0.117-0.143W/(m.k), ο οποίος πληροί τις απαιτήσεις του 5.5.1.2 του GB/T9978.1. Επιπλέον, η εξωτερική διάμετρος των άλλων 4 θέσεων είναι 1mm. Θερμοστοιχείο τύπου Κ υψηλής ακρίβειας, το οποίο μπορεί να ενσωματωθεί στο πίσω μέρος του δείγματος για δοκιμή αποδοτικότητας μόνωσης;
Θερμοκρασία δοκιμής κινητού: πληροί τις απαιτήσεις του GB/T9978.1-2008. Χρησιμοποιείται ένα φορητό όργανο μέτρησης υπερύθρων για τη μέτρηση της θερμοκρασίας της επιφάνειας κάθε σημείου στην επιφάνεια πίσω πυρκαγιάς. Συλλογή θερμοκρασίας φούρνου: Επιλέγεται θωρακισμένο θερμοστοιχείο τύπου Κ. Αντοχή σε υψηλή θερμοκρασία άνω των 1250 °C. Το σύστημα απόκτησης δεδομένων θερμοκρασίας φούρνου έχει λειτουργίες αποθήκευσης καμπύλης σε πραγματικό χρόνο και ιστορικής καμπύλης, καθώς και λειτουργίες συναγερμού ανοιχτού κυκλώματος και βραχυκυκλώματος θερμοστοιχείου. Μέτρηση περιβαλλοντικής θερμοκρασίας: Ο εξοπλισμός είναι εξοπλισμένος με θωρακισμένο θερμοστοιχείο από ανοξείδωτο χάλυβα με εξωτερική διάμετρο 3MM για δοκιμή. Επαληθεύει την περιβαλλοντική θερμοκρασία και συμμορφώνεται με το θερμοστοιχείο τύπου Κ νικελίου-χρωμίου-νικελίου-σιδήρου που ορίζεται στο GB/T 16839.1.
5. Σύστημα μέτρησης πίεσης: Μέτρηση πίεσης φούρνου: εύρος μέτρησης 0-100Pa. Χρησιμοποιούμε ένα εισαγόμενο γαλλικό μανόμετρο διαφορικής πίεσης, το οποίο είναι ένας αισθητήρας μέτρησης σχήματος Τ με ακρίβεια μέτρησης ± 0.5Pa. Εξοπλισμένο με λειτουργία προστασίας από υπερβολική πίεση, όταν η πίεση του φούρνου υπερβαίνει τα 100Pa, εκτελείται προστασία από υπερβολική πίεση προγράμματος, διακόπτεται η παροχή αερίου και τερματίζεται η δοκιμή. Συμμορφώνεται με το πρότυπο GB/T9978.1-2008. Η πίεση εντός του φούρνου καταγράφεται κάθε 1 λεπτό, και η ακρίβεια του εξοπλισμού εγγραφής είναι 1 δευτερόλεπτο. Ο ρυθμός απόκτησης δεδομένων είναι 3 φορές ανά δευτερόλεπτο. Έλεγχος πίεσης φούρνου και απόκτηση δεδομένων, διασφαλίζοντας τον έλεγχο πίεσης φούρνου σε πραγματικό χρόνο σύμφωνα με τις απαιτήσεις διαφόρων προτύπων στο Κεφάλαιο 2 και το κύκλωμα ελέγχου του συστήματος απαγωγής καπνού.
Αισθητήρας μέτρησης σχήματος Τ: Χρησιμοποιώντας σωλήνα από ανοξείδωτο χάλυβα SUS310S ανθεκτικό σε υψηλές θερμοκρασίες, περνά μέσα από το τοίχωμα του φούρνου από το εσωτερικό του φούρνου προς τα έξω, και η πίεση εντός και εκτός του φούρνου διατηρείται στο ίδιο επίπεδο. Πομπός πίεσης: Γαλλικός αισθητήρας πίεσης υψηλής ακρίβειας Kaimao. Εντός 5 λεπτών από την έναρξη του πειράματος, είναι 15Pa ± 5Pa, και μετά από 10 λεπτά, είναι 17Pa ± 3Pa.
6. Σύστημα απελευθέρωσης πίεσης: 6.1 Υπάρχουν οπές απαγωγής καπνού εγκατεστημένες στην πίσω πλευρά του τοιχώματος του φούρνου, συνδεδεμένες με τον σωλήνα απαγωγής καπνού, για τον έλεγχο της πίεσης εντός του φούρνου με την εκκένωση του καπνού εντός του φούρνου. Η παροχή αέρα και η εξαγωγή εντός του φούρνου ελέγχονται από έναν ισχυρό ανεμιστήρα 0.3kw και έναν μετατροπέα συχνότητας, και ο όγκος αέρα ελέγχεται αυτόματα από πρόγραμμα υπολογιστή για να πληροί τις απαιτήσεις καύσης, πίεσης και απαγωγής καπνού. 6.2 Σωλήνας απελευθέρωσης πίεσης: Το τμήμα εντός του φούρνου είναι κατασκευασμένο από σωλήνες από ανοξείδωτο χάλυβα SUS310S ανθεκτικούς σε υψηλές θερμοκρασίες με διάμετρο 300mm, ικανούς να αντέχουν θερμοκρασίες έως 1300 °C. Χρησιμοποιήστε συγκολλητούς σωλήνες με πάχος τοιχώματος 5mm εκτός του φούρνου. 6.3 Ισχύς απελευθέρωσης πίεσης: AC220, ανεμιστήρας υψηλής πίεσης 0.3kw ανθεκτικός σε υψηλές θερμοκρασίες. 6.4 Έλεγχος πίεσης φούρνου και απόκτηση δεδομένων, η πίεση του φούρνου μπορεί να διασφαλίσει τον έλεγχο σε πραγματικό χρόνο σχηματίζοντας έναν βρόχο ελέγχου με το σύστημα απαγωγής καπνού σύμφωνα με τις απαιτήσεις των παραπάνω προτύπων.
