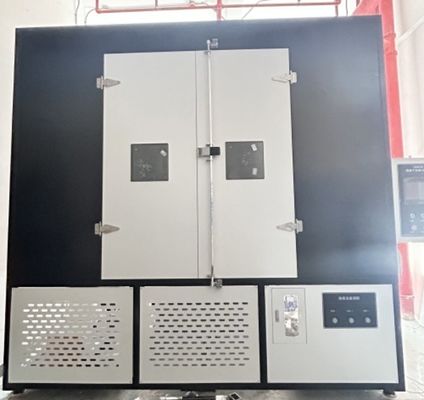

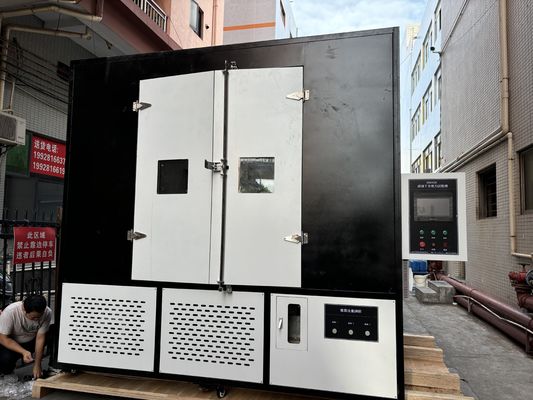

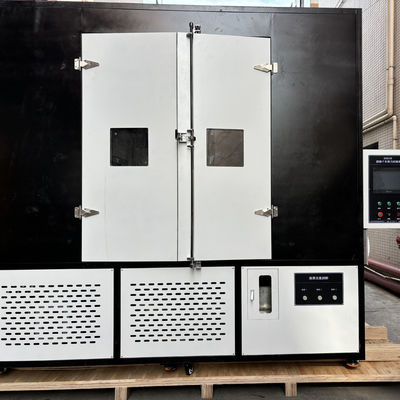

Όνομα προϊόντος:
Τεχνικές Προδιαγραφές για τη Διάταξη Δοκιμής Πολλαπλών Τάσεων 5000 ωρών σύμφωνα με το IEC 62730:2024.
Συνθήκες Δοκιμής:
Ο κύκλος των τάσεων που εφαρμόζονται στους μονωτήρες και επαναλαμβάνεται για περίοδο 5 000 ωρών φαίνεται στο Σχήμα 3. Ο κύκλος έχει σχεδιαστεί
ώστε τα δείγματα δοκιμής να υπόκεινται επίσης στις επιπτώσεις της μεταβολής της θερμοκρασίας και της συμπύκνωσης.
Τεχνητή Βροχή:
Η τεχνητή βροχή θα παρέχεται από ακροφύσια τοποθετημένα πάνω από τα δείγματα δοκιμής και έξω από την περίμετρό τους (βλ. Σχήμα 4). Η
μέση ρυθμός βροχόπτωσης θα είναι σύμφωνα με το IEC 60060-1. Θα χρησιμοποιηθεί νερό με ελάχιστη ειδική αντίσταση 85 nm. Κάθε
ένα από τα δείγματα δοκιμής ψεκάζεται ξεχωριστά.
Βαθμονόμηση αλατοθύελλας:
Η βαθμονόμηση θα πραγματοποιηθεί πριν από την έναρξη της δοκιμής.
Τοποθετούνται τουλάχιστον δύο καθαρά δοχεία συλλογής με επιφάνεια συλλογής 8 000 mm2 ± 2 000 mm2 και μέγιστο ύψος 100 mm το καθένα, όσο το δυνατόν πιο κοντά στη θέση των άκρων του αντικειμένου δοκιμής. Τα δοχεία τοποθετούνται έτσι ώστε να μην σκιάζονται από τα δείγματα δοκιμής και να αποφεύγεται η στάλαξη από τα δομικά στοιχεία του θαλάμου ή άλλη πηγή.
Θα πρέπει να συλλέγουν μεταξύ 1,5 ml και 2,0 ml βροχόπτωσης ανά ώρα (διορθωμένη σε επιφάνεια συλλογής 8000 mm2) κατά μέσο όρο για ελάχιστη περίοδο 16 ωρών.
ΣΗΜΕΙΩΣΗ Ο ρυθμός ροής που απαιτείται για την επίτευξη τέτοιας βροχόπτωσης (συνήθως της τάξης των 0,3 l/m3h με βάση θάλαμο όχι μεγαλύτερο από 15 m3) θα πρέπει να σημειωθεί. (Ο ρυθμός ροής νερού ορίζεται σε λίτρα ανά ώρα και ανά κυβικό μέτρο όγκου θαλάμου δοκιμής.)
Στη συνέχεια, κατά τη διάρκεια της δοκιμής, ο ρυθμός ροής θα πρέπει να ελέγχεται τουλάχιστον κάθε 100 ώρες και θα πρέπει να παραμένει εντός ± 25% της αρχικής τιμής.
δεν επιτρέπεται η ανακύκλωση του νερού.
Γενικές συνθήκες:
1- Θα παρέχεται εκπαίδευση για τη συντήρηση και χρήση της συσκευής
2- Μετά την ολοκλήρωση της εγκατάστασης, η συσκευή θα λειτουργεί χωρίς προβλήματα για 1 μήνα (4 εβδομάδες) για αποδοχή.
3- Θα παρέχονται διαγράμματα ηλεκτρικής εγκατάστασης και διαγράμματα συστήματος σύνδεσης σωληνώσεων νερού
4- Θα παρέχεται εγχειρίδιο συντήρησης
5- Θα παρέχεται εγχειρίδιο χρήστη
6- Τα μέρη που έρχονται σε επαφή με αλατοθύελλα και βροχή θα είναι από ανοξείδωτο χάλυβα
7- Τα ηλεκτρικά εξαρτήματα θα είναι κατάλληλα για υποδομή 380V
8- Θα καθοριστούν οι όροι εγγύησης
9- Θα παρέχονται ανταλλακτικά για 10 χρόνια
10- Θα παρέχεται λίστα αναλωσίμων
Βασικά πλεονεκτήματα μονωτήρων：
1. Καλή απόδοση μόνωσης
Οι μονωτήρες μπορούν να απομονώσουν αποτελεσματικά την υψηλή τάση αυξάνοντας την απόσταση ερπυσμού, να αποτρέψουν τη διαρροή ρεύματος και την ανάφλεξη τόξου και να διασφαλίσουν την ασφαλή λειτουργία του συστήματος ισχύος. Για παράδειγμα, οι σύνθετοι μονωτήρες κατασκευάζονται από υλικά όπως το καουτσούκ σιλικόνης, τα οποία έχουν καλή αντοχή στην ανάφλεξη λόγω ρύπανσης και μπορούν να διατηρήσουν σταθερότητα σε περιβάλλοντα με έντονη ρύπανση.2. Υψηλή μηχανική αντοχή και ανθεκτικότητα Οι σύγχρονοι μονωτήρες, όπως οι σύνθετοι μονωτήρες εποξειδικής ρητίνης τέταρτης γενιάς, έχουν υψηλότερη μηχανική αξιοπιστία και μπορούν να αντέξουν ακραία μηχανικά φορτία (όπως δονήσεις ανέμου, πάγος) και αλλαγές θερμοκρασίας, μειώνοντας τις αστοχίες που οφείλονται στην υποβάθμιση του υλικού.
Μελλοντικές Τάσεις Ανάπτυξης Μονωτήρων: 1. Καινοτομία Υλικών και Αναβάθμιση Απόδοσης Σκληρός σύνθετος μονωτήρας τέταρτης γενιάς: χρησιμοποιώντας υλικά με βάση την εποξειδική ρητίνη, επιλύει τα προβλήματα αστοχίας στεγανοποίησης διεπαφής και αυτο-έκρηξης των προηγούμενων τριών γενεών προϊόντων, και έχει υψηλή μηχανική αντοχή και αντοχή στην ανάφλεξη λόγω ρύπανσης. Έχει εισέλθει στο στάδιο εμπορικής προ-παραγωγής 710. Νανοσύνθετα υλικά: Προσθέτοντας νανοσωματίδια για να ενισχυθεί η αντοχή στη γήρανση και η αντοχή στην υπεριώδη ακτινοβολία των υλικών, μπορούν να προσαρμοστούν σε νέες απαιτήσεις όπως οι αρμονικές υψηλής συχνότητας στα έξυπνα δίκτυα.2. Επέκταση πεδίων εφαρμογής Μεταφορά υψηλής και υπέρ-υψηλής τάσης: Με την αναβάθμιση του παγκόσμιου δικτύου ηλεκτρικής ενέργειας, η ζήτηση για μονωτήρες με επίπεδα τάσης 750kV και άνω έχει αυξηθεί ραγδαία, ειδικά σε έργα μεταφοράς σε ακραίες περιοχές όπως ερήμους και περιοχές με ψύχος. Νέα ενέργεια και σιδηροδρομικές μεταφορές: Η ζήτηση για ελαφρούς και υψηλής αξιοπιστίας μονωτήρες σε αιολικά πάρκα, φωτοβολταϊκούς σταθμούς παραγωγής ενέργειας και δίκτυα επαφής υψηλής ταχύτητας οδηγεί την ανάπτυξη της αγοράς.
