GB/T9978.1-2008 "Μέθοδος δοκιμής πυραντίστασης δομικών στοιχείων Μέρος 1: Γενικές απαιτήσεις" Κεφάλαιο και Κεφάλαιο 6 απαιτήσεις, GB/T14907-2018 "Πυροπροστατευτικές Επιστρώσεις για Χαλύβδινες Κατασκευές" πρότυπο δοκιμής, GBJ17-2003 "Κώδικας Σχεδιασμού Χαλύβδινων Κατασκευών" απαιτήσεις προτύπου, GA_T714-2007, GB/ T9779-1988 επιστρώσεις αρχιτεκτονικών πλακών.
Τεχνική Παράμετρος:

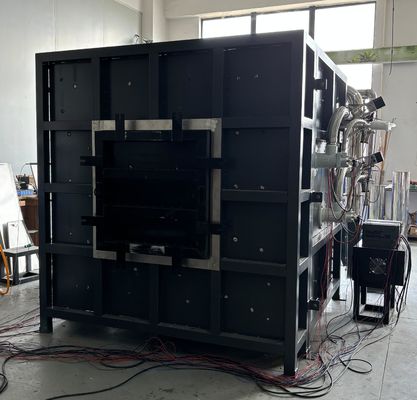

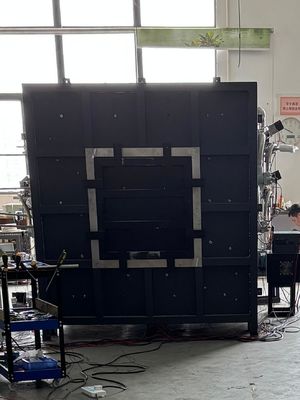

1.Σύνθεση εξοπλισμού:Οριζόντιος φούρνος πυραντίστασης, τμήμα ελέγχου καύσης, τμήμα αερίου και σύστημα μείωσης πίεσης, σύστημα απελευθέρωσης και μέτρησης πίεσης, σύστημα εκπομπής καυσαερίων, βάση δοκιμής δείγματος, σύστημα ροής αερίου, σύστημα μέτρησης θερμοκρασίας (σύστημα απόκτησης δεδομένων θερμοκρασίας φούρνου, σύστημα απόκτησης θερμοκρασίας εξαρτήματος δοκιμής), σύστημα βαλβίδας εξαερισμού και αποκλειστικό λογισμικό δοκιμής.Χρησιμοποιώντας μια μονάδα απόκτησης δεδομένων υψηλής ακρίβειας 16 bit, συλλέγονται διάφορα δεδομένα όπως θερμοκρασία, πίεση, ροή κ.λπ. από διάφορα κανάλια. Η αναπαραγωγή σε πραγματικό χρόνο της αληθινής πληροφορίας κατά τη διάρκεια της καύσης παράγεται μέσω ανάλυσης, επεξεργασίας και ελέγχου μικροϋπολογιστή, και τα αποτελέσματα λαμβάνονται απευθείας μέσω ανάλυσης και κρίσης μικροϋπολογιστή. Ολόκληρο το μηχάνημα υιοθετεί αξιόπιστα εξαρτήματα για να διασφαλίσει την αξιόπιστη, υψηλής ταχύτητας λειτουργία και την προοδευτικότητα του συστήματος.

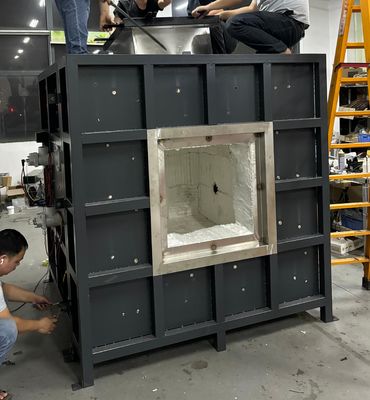

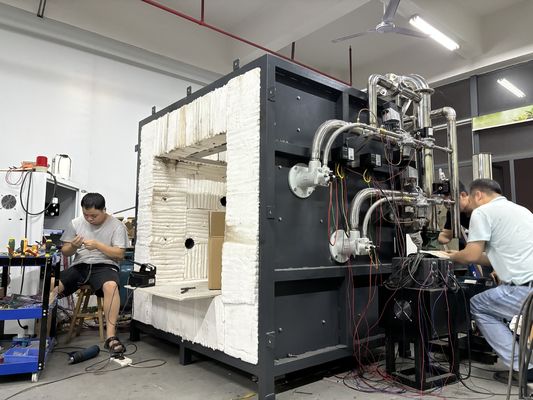

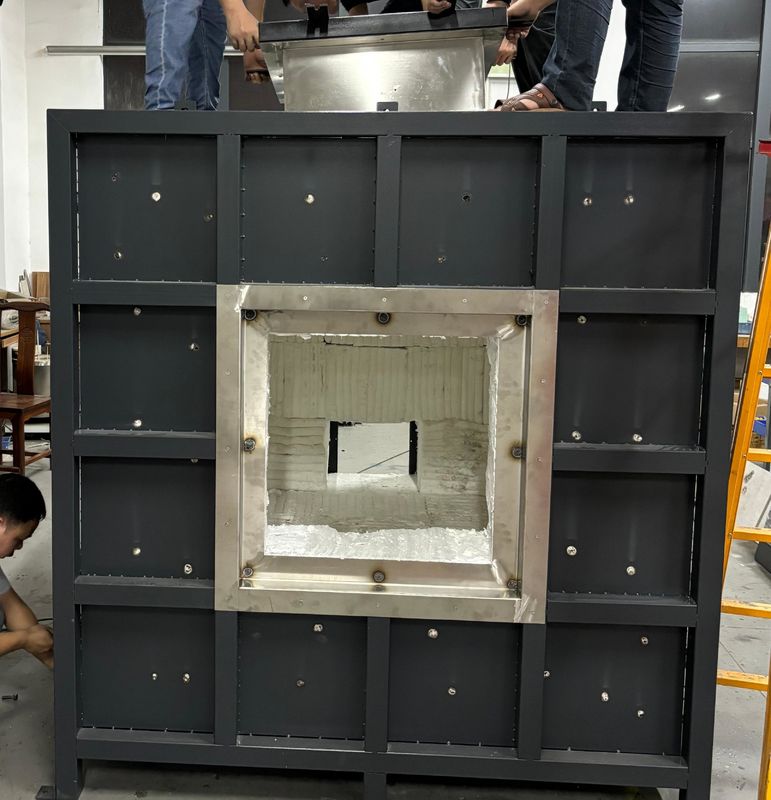

2.Δομή φούρνου:υιοθετεί μια τετραπλή δομή, με το εσωτερικό στρώμα στους 1300 °C και το εξωτερικό στρώμα σε θερμοκρασία δωματίου. Από έξω προς τα μέσα, είναι: το πρώτο στρώμα είναι ένα περίβλημα από ανοξείδωτο χάλυβα, και το δεύτερο στρώμα είναι ένα πλαίσιο χαλύβδινων κατασκευών. Το τρίτο στρώμα είναι χτισμένο με τούβλα υψηλής θερμοκρασίας για να σχηματίσει την περιφέρεια. Το τέταρτο στρώμα είναι βαμβάκι κεραμικό υψηλής θερμοκρασίας που μπορεί να αντέξει θερμοκρασίες έως 1700 °C.
3.Καυστήρας:Χρησιμοποιούνται δύο σετ καυστήρων υψηλής πίεσης με ισχύ 60-80kw, οι οποίοι διαθέτουν έλεγχο αναλογίας αέρα-καυσίμου και έλεγχο κλειστού βρόχου που σχηματίζεται από ανάδραση θερμοκρασίας εντός του φούρνου. Η βαλβίδα αερίου και η βαλβίδα αέρα μπορούν να ρυθμιστούν αυτόματα για να επιτευχθεί κατάλληλο αποτέλεσμα καύσης. Για να διασφαλιστεί η ασφάλεια, η επιλογή και τα εξαρτήματα του καυστήρα προέρχονται από γνωστές μάρκες.
4.Σύστημα μέτρησης θερμοκρασίας:
Θερμοστοιχείο φούρνου: Ο φούρνος υιοθετεί ένα σύρμα διαμέτρου 2.0mm που πληροί τις απαιτήσεις του 5.5.1.1 στα GB/T9978.1 και GB/T 16839.1 Τέσσερα θερμοστοιχεία τύπου Κ νικελίου-χρωμίου-νικελίου-σιλικόνης, με θωρακισμένα μανίκια από ανοξείδωτο χάλυβα στην εξωτερική κάλυψη, υλικά ανθεκτικά στη θερμότητα γεμισμένα στο μέσο, και σωληνωτό περίβλημα από ανοξείδωτο χάλυβα από άκαμπτο υλικό, με μήκος όχι μικρότερο από 25mm που εκτείνεται από το θερμό άκρο του περιβλήματος, και αντίσταση θερμοκρασίας 1250 °C ή άνω.
Μέτρηση θερμοκρασίας επιφάνειας πίσω πυρκαγιάς:Υπάρχουν θερμοστοιχεία στο πίσω μέρος του δείγματος, εκ των οποίων είναι θερμοστοιχεία χάλκινων πλακών (συγκολλημένα με θερμοστοιχεία διαμέτρου σύρματος 0.5mm στην παχιά πλευρά) Σε στρογγυλή χάλκινη πλάκα διαμέτρου 12mm και πάχους 0.2mm, πληροί τις απαιτήσεις του θερμοστοιχείου τύπου Κ νικελίου-χρωμίου-νικελίου-σιλικόνης που ορίζεται στο πρότυπο GB/T 16839.1, Κάθε χάλκινη πλάκα είναι εξοπλισμένη με ένα μονωτικό μαξιλάρι 30 * 30 * 2 (± 0.5) mm με πυκνότητα 900kg/m3 ± 100 kg/m3. Ο θερμικός συντελεστής είναι 0.117-0.143W/(m.k), που πληροί τις απαιτήσεις του 5.5.1.2 στο GB/T9978.1. Επιπλέον, η εξωτερική διάμετρος των άλλων 4 θέσεων είναι 1mm. Θερμοστοιχείο τύπου Κ υψηλής ακρίβειας, το οποίο μπορεί να ενσωματωθεί στο πίσω μέρος του δείγματος για δοκιμή αποδοτικότητας μόνωσης;
Κινητή θερμοκρασία δοκιμής:πληροί τις απαιτήσεις του GB/T9978.1-2008. Χρησιμοποιείται ένα φορητό όργανο υπέρυθρης ακτινοβολίας για τη μέτρηση της θερμοκρασίας της επιφάνειας σε κάθε σημείο της επιφάνειας πίσω πυρκαγιάς.Συλλογή θερμοκρασίας φούρνου: Επιλέγεται θωρακισμένο θερμοστοιχείο τύπου Κ. Υψηλή αντίσταση στη θερμοκρασία. Το σύστημα απόκτησης δεδομένων θερμοκρασίας φούρνου διαθέτει λειτουργίες αποθήκευσης καμπύλης σε πραγματικό χρόνο και ιστορικής καμπύλης, καθώς και λειτουργίες συναγερμού ανοιχτού κυκλώματος και βραχυκυκλώματος θερμοστοιχείου.Μέτρηση περιβαλλοντικής θερμοκρασίας:Ο εξοπλισμός είναι εξοπλισμένος με θωρακισμένο θερμοστοιχείο από ανοξείδωτο χάλυβα με εξωτερική διάμετρο δοκιμής. Επαληθεύει τη θερμοκρασία περιβάλλοντος και συμμορφώνεται με το θερμοστοιχείο τύπου Κ νικελίου-χρωμίου-νικελίου-σιλικόνης που ορίζεται στο GB/T 16839.1.
5. Σύστημα μέτρησης πίεσης: Μέτρηση πίεσης φούρνου: εύρος μέτρησης 0-100Pa. Χρησιμοποιούμε ένα εισαγόμενο γαλλικό μανόμετρο διαφορικής πίεσης, το οποίο είναι ένας αισθητήρας μέτρησης τύπου Τ με ακρίβεια μέτρησης ± 0.5Pa. Εξοπλισμένο με λειτουργία προστασίας από υπερπίεση, όταν η πίεση του φούρνου υπερβαίνει τα 100Pa, εκτελείται προστασία από υπερπίεση, διακόπτεται η παροχή αερίου και τερματίζεται η δοκιμή. Συμμορφώνεται με το πρότυπο GB/T9978.1-2008.Η πίεση εντός του φούρνου καταγράφεται κάθε 1 λεπτό, και η ακρίβεια του εξοπλισμού καταγραφής είναι 1 δευτερόλεπτο. Ο ρυθμός απόκτησης δεδομένων είναι 3 φορές ανά δευτερόλεπτο. Έλεγχος πίεσης φούρνου και απόκτηση δεδομένων, διασφαλίζοντας τον έλεγχο πίεσης του φούρνου σε πραγματικό χρόνο σύμφωνα με τις απαιτήσεις διαφόρων προτύπων στο Κεφάλαιο 2 και το κύκλωμα ελέγχου του συστήματος απαγωγής καπνού.
Αισθητήρας μέτρησης τύπου Τ: Χρησιμοποιώντας σωλήνα από ανοξείδωτο χάλυβα ανθεκτικό σε υψηλές θερμοκρασίες, περνάει μέσα από το τοίχωμα του φούρνου από το εσωτερικό του φούρνου προς το εξωτερικό του φούρνου, και η πίεση εντός και εκτός του φούρνου διατηρείται στο ίδιο επίπεδο.Πομπός πίεσης: Γαλλικός αισθητήρας πίεσης υψηλής ακρίβειας Kaimao.
6. Σύστημα ανακούφισης πίεσης: 6.1 Υπάρχουν οπές απαγωγής καπνού εγκατεστημένες στην πίσω πλευρά του τοιχώματος του φούρνου, συνδεδεμένες με τον σωλήνα απαγωγής καπνού, για τον έλεγχο της πίεσης εντός του φούρνου με την εκκένωση του καπνού εντός του φούρνου. Η παροχή αέρα και η απαγωγή εντός του φούρνου ελέγχονται από έναν ισχυρό ανεμιστήρα και έναν μετατροπέα συχνότητας, και ο όγκος αέρα ελέγχεται αυτόματα από ένα πρόγραμμα υπολογιστή για να πληροί τις απαιτήσεις καύσης, πίεσης και απαγωγής καπνού. 6.2Σωλήνας ανακούφισης πίεσης: Ικανός να αντέχει θερμοκρασίες έως 1300 °C. Χρησιμοποιούνται συγκολλημένοι σωλήνες με πάχος τοιχώματος 5mm εκτός του φούρνου. 6.3 Έλεγχος πίεσης φούρνου και απόκτηση δεδομένων, η πίεση του φούρνου μπορεί να διασφαλίσει τον έλεγχο σε πραγματικό χρόνο σχηματίζοντας έναν βρόχο ελέγχου με το σύστημα απαγωγής καπνού σύμφωνα με τις απαιτήσεις των παραπάνω προτύπων.Περιγραφή Προϊόντων
