GB/T9978.1-2008 "Μέθοδος δοκιμής αντοχής σε πυρκαγιά κατασκευαστικών στοιχείων Μέρος 1: Γενικές απαιτήσεις" Απαιτήσεις του κεφαλαίου και του κεφαλαίου 6,Πρότυπο δοκιμής GB/T14907-2018 "Πυροσβεστικές επικαλύψεις για δομές από χάλυβα", GBJ17-2003 "Κώδικας σχεδιασμού ατσάλινων δομών", GA_T714-2007, GB/T9779-1988 για πολυεπίπεδες αρχιτεκτονικές επενδύσεις.
Τεχνική παράμετρος:
1.Σύνθεση εξοπλισμού:Δοκιμή αντοχής στη φωτιά οριζόντιο φούρνο, τμήμα ελέγχου καύσης, τμήμα αερίου και σύστημα μείωσης πίεσης, σύστημα απελευθέρωσης και μέτρησης πίεσης, σύστημα εκπομπής καυσαερίων, δοκιμαστικό σταθμό δειγματοληψίας,σύστημα ροής αερίου, σύστημα μέτρησης θερμοκρασίας (σύστημα λήψης δεδομένων θερμοκρασίας κλιβάνου, σύστημα λήψης θερμοκρασίας δοκιμαστικού στοιχείου), σύστημα βαλβίδας εξάτμισης και ειδικό λογισμικό δοκιμής.Χρησιμοποιώντας μια μονάδα απόκτησης δεδομένων υψηλής ακρίβειας 16 bit, συλλέγονται διάφορα δεδομένα όπως θερμοκρασία, πίεση, ρυθμός ροής κλπ. από διάφορα κανάλια.Η αναπαραγωγή σε πραγματικό χρόνο των πραγματικών πληροφοριών κατά τη διάρκεια της καύσης παράγεται μέσω ανάλυσης μικροϋπολογιστήΤο σύνολο της μηχανής υιοθετεί εξαρτήματα υψηλής ποιότητας για να εξασφαλίσει την υψηλή ποιότητα,λειτουργία υψηλής ταχύτητας και προοδευτικότητα του συστήματος.

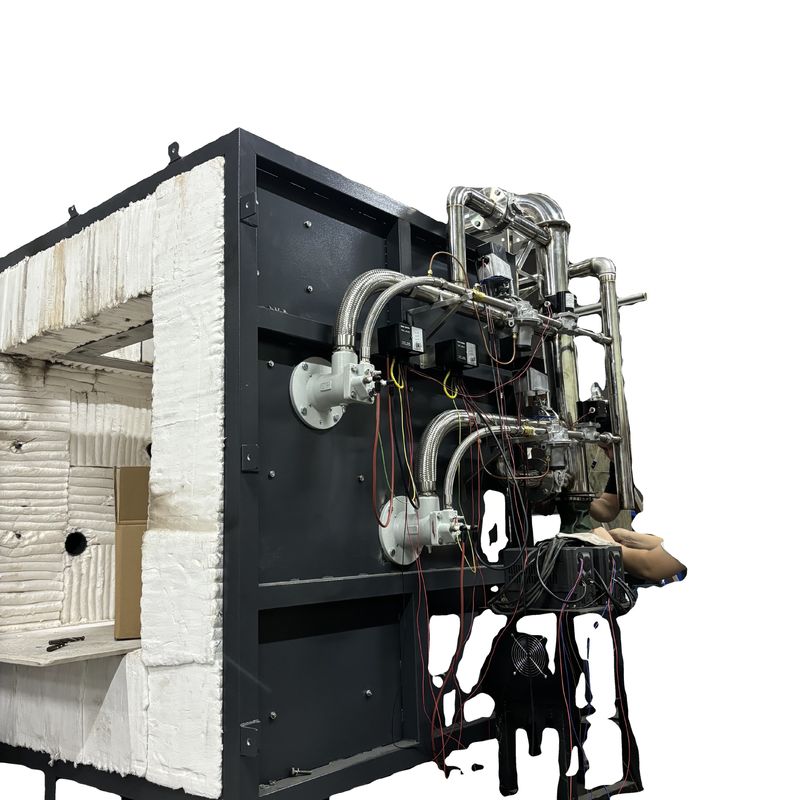

2.Δομή του φούρνου:υιοθετεί δομή τεσσάρων στρωμάτων, με το εσωτερικό στρώμα σε θερμοκρασία 1300 °C και το εξωτερικό στρώμα σε θερμοκρασία δωματίου.και το δεύτερο στρώμα είναι ένα πλαίσιο δομής από χάλυβαΤο τρίτο στρώμα είναι κατασκευασμένο με τούβλα υψηλής θερμοκρασίας για να σχηματίσει την περιφέρεια. Το τέταρτο στρώμα είναι κεραμικό βαμβάκι υψηλής θερμοκρασίας που μπορεί να αντέξει θερμοκρασίες έως 1700 °C.
3- Πυροβολιστής:Χρησιμοποιούνται δύο σετ καυστήρων υψηλής πίεσης με ισχύ 60-80kw, οι οποίοι έχουν έλεγχο της αναλογίας αέρα-καυσίμου και έλεγχο κλειστού κυκλώματος που σχηματίζεται από ανάδραση θερμοκρασίας στο εσωτερικό του κλιβάνου.Η βαλβίδα αερίου και η βαλβίδα αέρα μπορούν να ρυθμίζονται αυτόματα για να επιτευχθεί το καλύτερο αποτέλεσμα καύσηςΓια να διασφαλιστεί η ασφάλεια, η επιλογή του καυστήρα και τα εξαρτήματα είναι όλα από γνωστές μάρκες.
4Σύστημα μέτρησης θερμοκρασίας:
Θερμοσύνδεσμος φούρνου:Ο φούρνος υιοθετεί διάμετρο καλωδίου 2,0 mm που πληροί τις απαιτήσεις του 5.5.1.1 των GB/T9978.1 και GB/T 16839.1 Τέσσερα θερμοσύνδετα νικελίου-χρωμίου-νικελίου-πυριτίου τύπου K, με ανθεκτικά στη θερμότητα μανίκια από ανοξείδωτο χάλυβα στο εξωτερικό κάλυμμα,υλικά ανθεκτικά στη θερμότητα γεμισμένα στη μέση, και μανίκια σωλήνων από ανοξείδωτο χάλυβα από άκαμπτο υλικό Jade tube sheath, μήκους τουλάχιστον 25 mm που εκτείνεται από το καυτό άκρο του sheath,και αντοχή σε θερμοκρασία 1250 °C και άνω.
Μέτρηση της θερμοκρασίας επιφάνειας πίσω από τη φωτιά:Υπάρχουν θερμοσύμπρακα στο πίσω μέρος του δείγματος, εκ των οποίων τα θερμοσύμπρακα πλάκας χαλκού (υλυσμένα με 0.Θερμοσύνδεσμοι με διάμετρο καλωδίου 5 mm στην παχιά πλευρά) Σε στρογγυλό χαλκό με διάμετρο 12 mm και διάμετρο 0.2 mm, πληροί τις απαιτήσεις του θερμοσύνδεσμου νικελίου-χρωμίου-νικελίου-πυριτίου τύπου K που ορίζεται στο πρότυπο GB/T 16839.1"Κάθε φύλλο χαλκού είναι εφοδιασμένο με μόνωση αμίαντου 30 * 30 * 2 (± 0,5) mm με πυκνότητα 900 kg/m3 ± 100 kg/m3.Ο θερμικός συντελεστής είναι 0,117-0,143W/(m.k),που πληροί τις απαιτήσεις του άρθρου 5.5.1.2 του GB/T9978.1Επιπλέον, η εξωτερική διάμετρος των άλλων 4 θέσεων είναι 1 mm. Υψηλής ακρίβειας θερμοσύνδεσης τύπου K, το οποίο μπορεί να θαφτεί στο πίσω μέρος του δείγματος για τη δοκιμή της αποδοτικότητας της μόνωσης.
Θερμοκρασία κινητής δοκιμής:ανταποκρίνεται στις απαιτήσεις της GB/T9978.1-2008; Για τη μέτρηση της θερμοκρασίας επιφάνειας κάθε σημείου στην επιφάνεια αντίστροφης πυρκαγιάς χρησιμοποιείται ένα φορητό υπέρυθρο μέτρημα.Συλλογή θερμοκρασίας κλιβάνου:Επιλέγεται θωρακισμένο θερμοσύνδεσμο τύπου K. Αντίσταση υψηλών θερμοκρασιών · Το σύστημα απόκτησης δεδομένων θερμοκρασίας κλιβάνου έχει λειτουργίες αποθήκευσης καμπύλης σε πραγματικό χρόνο και ιστορικής καμπύλης,καθώς και λειτουργίες συναγερμού ανοιχτού κυκλώματος θερμοσύνδεσης και βραχυκυκλώματος.Μέτρηση θερμοκρασίας περιβάλλοντος:Ο εξοπλισμός είναι εξοπλισμένος με θωρακισμένο θερμοσύνδεσμο από ανοξείδωτο χάλυβα με εξωτερική διάμετρο δοκιμής.Ελέγχεται η θερμοκρασία του περιβάλλοντος και συμμορφώνεται με το θερμοσύνδεσμο νικελίου-χρωμίου-νικελίου-πυριτίου τύπου K που καθορίζεται στην GB/T 16839.1.
5Σύστημα μέτρησης πίεσης: Μέτρηση πίεσης κλιβάνου:Χρησιμοποιούμε ένα γαλλικό ελαστικό μετρητή πίεσης, που είναι ένας μετρητής με σχήμα Τ με ακρίβεια μέτρησης ± 0,5Pa.Εξοπλισμένο με λειτουργία προστασίας από υπερπίεση, όταν η πίεση του κλιβάνου υπερβαίνει τα 100Pa, εκτελεί το πρόγραμμα προστασίας από υπερπίεση, διακόπτει την παροχή αερίου και τερματίζει τη δοκιμή· συμμορφώνεται με το πρότυπο GB/T9978.1-2008·Η πίεση μέσα στο φούρνοΗ ταχύτητα συλλογής δεδομένων είναι 3 φορές ανά δευτερόλεπτο.διασφάλιση ελέγχου της πίεσης του φούρνου σε πραγματικό χρόνο σύμφωνα με τις απαιτήσεις των διαφόρων προτύπων του κεφαλαίου 2 και του κυκλώματος ελέγχου του συστήματος καπνού.
Μετρητικός ανιχνευτής σε σχήμα Τ:Χρησιμοποιώντας ανθεκτικό σε υψηλές θερμοκρασίες σωλήνα από ανοξείδωτο χάλυβα, περνά μέσα από το τοίχωμα του φούρνου από το εσωτερικό του φούρνου προς το εξωτερικό του,και η πίεση μέσα και έξω από τον φούρνο διατηρείται στο ίδιο επίπεδο.Μεταδότης πίεσης:Γάλλος αισθητήρας πίεσης υψηλής ακρίβειας.
6Σύστημα αφαίρεσης πίεσης:6.1 υπάρχουν οπίσθια ανοίγματα καπνού στο πίσω μέρος του τοίχου του φούρνου, συνδεδεμένα με τον σωλήνα καπνού,για τον έλεγχο της πίεσης στο εσωτερικό του κλιβάνου με την αποδέσμευση του καπνού στο εσωτερικό του κλιβάνουΗ παροχή αέρα και η εξάτμιση μέσα στο φούρνο ελέγχονται από έναν ισχυρό ανεμιστήρα και έναν μετατροπέα συχνότητας.και ο όγκος του αέρα ελέγχεται αυτόματα από ένα πρόγραμμα υπολογιστή για να ικανοποιεί τις απαιτήσεις της καύσης, πίεση και καπνός; 6.2Δόρυβος απελευθέρωσης πίεσης:Γ6.3 Ρυθμισμός πίεσης και συλλογή δεδομένων στο φούρνο,η πίεση του φούρνου μπορεί να εξασφαλίσει έλεγχο σε πραγματικό χρόνο, σχηματίζοντας ένα κύκλο ελέγχου με το σύστημα εξάτμισης καπνού σύμφωνα με τις απαιτήσεις των ανωτέρω προτύπων.
