DX8342 Ελεγκτής Αντοχής στη Φωτιά: Η Απόλυτη Λύση για Δοκιμές Αντοχής στη Φωτιά σε Τάση 380V±10% για Δομικά Στοιχεία

 DX8342 Ελεγκτής Αντίστασης Φωτιάς για Δομικά Στοιχεία

Πεδίο εφαρμογής: Είναι κατάλληλο για τη δοκιμή αντοχής στη φωτιά δομικών στοιχείων και την αντοχή στη φωτιά των φερόντων κατακόρυφων διαχωριστικών στοιχείων.

Τάση λειτουργίας: AC 380V±10% 50NZ.

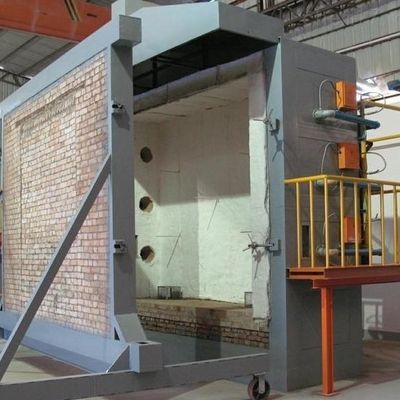

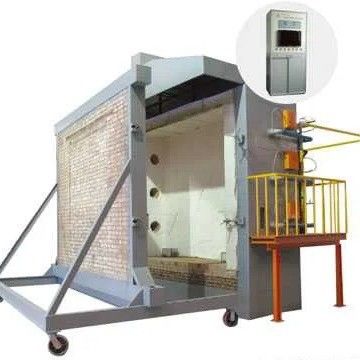

Σώμα κλιβάνου: Ο κλίβανος δοκιμής αποτελείται από τούβλα, χαλύβδινη κατασκευή και πυρίμαχα και θερμομονωτικά υλικά.

Μέγεθος δείγματος: πλάτος 300mm× ύψος 300mm (μπορεί να προσαρμοστεί).

Οι διαστάσεις του κλιβάνου είναι περίπου:

Κάθετος κλίβανος: L3.2m× W2.2m× H4.0m

Οριζόντιος κλίβανος: L3.2m× W3.2m× H1.5.

Ροή αερίου: 0~100L/min Ακρίβεια μέτρησης 2,5 βαθμού.

Ροή αέρα: 0~50m3/min Ακρίβεια μέτρησης≤±0,5m3/min.

Χωρητικότητα δεξαμενής αερίου: ≥50kg×6.

Εξοπλισμός μέτρησης φορτίου: ±2,5% της τιμής του φορτίου πρέπει να προστεθεί (απαιτείται για τη δοκιμή τύπου φόρτωσης).

Ανιχνευτής μέτρησης κενού δείγματος: διάμετρος 6mm ±0,1mm, διάμετρος 25mm±0,2mm.

Σύστημα καύσης: σύστημα διανομής αερίου (εντός 10 μέτρων), φλογοβόλο (όχι λιγότερο από 20) και ρυθμιστικές βαλβίδες.

Πηγή αερίου καύσης: προπάνιο, υγροποιημένο αέριο.

Σύστημα ελέγχου θερμοκρασίας κλιβάνου: το μέγιστο σημείο δειγματοληψίας είναι 10 σημεία.

Vσύστημα αερισμού και βαλβίδα ελέγχου, κ.λπ.

Εύρος μέτρησης θερμότητας ακτινοβολίας στην επιφάνεια ανάφλεξης του δείγματος: 0~10W/cm2.

Εύρος μέτρησης πίεσης κλιβάνου: 0~100pa

Ακρίβεια μέτρησης: ≤±3pa.

Θερμοκρασία δοκιμής: Ο έλεγχος θερμοκρασίας κλιβάνου πληροί τις απαιτήσεις του T-T0=3451g (8t+1) και η απόκλιση ελέγχου θερμοκρασίας ελέγχεται:

Στα 0 λεπτά

Σε10 λεπτά

Όταν T> 30min, d≤5%.

Θερμοκρασία κλιβάνου: ±15°C.

Εσωτερική θερμοκρασία του δείγματος: ±10°C.

Θερμοκρασία ανάφλεξης δείγματος: ±4°C.

Συνθήκες μέτρησης πίεσης κλιβάνου:

5 λεπτά μετά την έναρξη της δοκιμής, οι θετικές συνθήκες πίεσης που καθορίζονται παρακάτω θα πρέπει να επιτευχθούν στον κλίβανο.

Οριζόντιο στοιχείο - στο οριζόντιο επίπεδο 100mm κάτω από την κάτω επιφάνεια του δείγματος, η πίεση του κλιβάνου είναι 15Pa±5Pa.

Κάθετο στοιχείο – 3m ύψος στον κλίβανο, 100mm από την επιφάνεια του δείγματος. Η πίεση του κλιβάνου είναι 15Pa±5Pa.

10 λεπτά μετά την έναρξη της δοκιμής, ο κλίβανος θα πρέπει να φτάσει στις θετικές συνθήκες πίεσης που καθορίζονται παρακάτω.

Οριζόντιο στοιχείο - στο οριζόντιο επίπεδο 100mm κάτω από την κάτω επιφάνεια του δείγματος, η πίεση του κλιβάνου είναι 17Pa±3Pa.

Κάθετο στοιχείο – 3m ύψος στον κλίβανο, 100mm από την επιφάνεια του δείγματος. Η πίεση του κλιβάνου είναι 17Pa±3Pa.

Θερμοκρασία κλιβάνου: ±15°C, χρησιμοποιώντας θερμοστοιχείο με διάμετρο 1mm.

Η θερμοκρασία ανάφλεξης του δείγματος είναι ±4°C και η διάμετρος του σύρματος είναι 0,5mm.

Θερμοστοιχείο αρματωμένου πλατίνας ροδίου πλατίνας s-value, κατηγορία ακρίβειας 2.

Θερμοστοιχείο αρματωμένου νικελίου-νικελίου-πυριτίου K-value, βαθμός 2.

Εύρος χρονισμού: 0~120min Ακρίβεια χρονισμού: <±1s.

Σύστημα ανίχνευσης θερμοκρασίας δείγματος: το μέγιστο σημείο δειγματοληψίας είναι 20 σημεία.

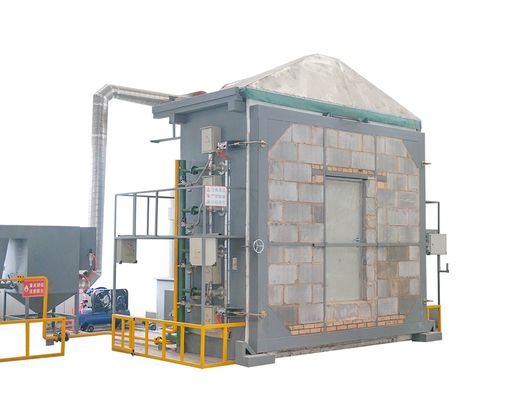

Πεδίο εφαρμογής: Ο κλίβανος δοκιμής πληροί τους τεχνικούς δείκτες και τις απαιτήσεις που καθορίζονται στο εθνικό πρότυπο GB/T7633-2008 και είναι κατάλληλος για τη δοκιμή αντοχής στη φωτιά μη φερόντων οριζόντιων θυρών και ρολών.

Κύριες παράμετροι:

Ηλεκτρική ισχύς: 6KW

Εύρος μέτρησης πίεσης κλιβάνου: 0-100Pa Ακρίβεια μέτρησης: ≤±3Pa

Ροή αέρα: 0-50m3/min Ακρίβεια μέτρησης: ≤±0,5 m3/min

Πηγή αερίου καύσης: προπάνιο, υγροποιημένο αέριο (παρέχεται από τον χρήστη)

Χωρητικότητα δεξαμενής αερίου: 50kg×6

Εύρος μέτρησης θερμότητας ακτινοβολίας της επιφάνειας ανάφλεξης του δείγματος: 0~10W/cm2;

Εύρος μέτρησης πίεσης κλιβάνου: 15Pa±5Pa;

Θερμοκρασία δοκιμής: θερμοκρασία προγράμματος 15 λεπτά θερμοκρασία δωματίου ~ 718°C,

30 λεπτά θερμοκρασία δωματίου ~ 821°C, 60 λεπτά θερμοκρασία δωματίου ~ 925°C,

90 λεπτά θερμοκρασία δωματίου ~ 986°C; 120 λεπτά θερμοκρασία δωματίου ~ 1029°C;

180 λεπτά θερμοκρασία δωματίου ~ 1115°C, 240 λεπτά θερμοκρασία δωματίου ~ 1150°C;

Αισθητήρας θερμοκρασίας: στον κλίβανο: 9 θερμοστοιχεία νικελίου-χρωμίου-νικελίου-πυριτίου K-value, επίπεδο ακρίβειας: κατηγορία II

Ανάφλεξη: 29 θερμοστοιχεία νικελίου-χρωμίου-νικελίου-πυριτίου K-value, κατηγορία ακρίβειας: κατηγορία II

Εύρος χρονισμού: 0-240min Ακρίβεια χρονισμού: <±1s

Μέγεθος δείγματος: (ειδικές προδιαγραφές μπορούν να προσαρμοστούν από τους χρήστες)

Χρήσιμη περιοχή εξοπλισμού: μήκος× πλάτος× ύψος (3,8×2,4×4,5) m;

Βάρος εξοπλισμού: 4500 kg (ο κλίβανος δοκιμής πρέπει να εγκατασταθεί στο χώρο);

Σύστημα αεριοποίησης: 150kg/h (προαιρετικό).

Τεχνικές παράμετροι:

1. Ράφι οργάνων 19 ιντσών, συμπεριλαμβανομένων αναλυτών οξυγόνου, διοξειδίου του άνθρακα και μονοξειδίου του άνθρακα

2. Ο αναλυτής οξυγόνου είναι ένας αναλυτής οξυγόνου που χρησιμοποιεί τη μέθοδο μέτρησης της αλλαγής της παραμαγνητικής πίεσης για την ανίχνευση της συγκέντρωσης οξυγόνου στο αέριο. Χρόνος απόκρισης (T90) 3,5 s, χρόνος εσωτερικής επεξεργασίας σήματος < 1 s, αισθητήρας πίεσης (εσωτερικός) 50~200 kPa, μηδενική μετατόπιση< 0,5%/μήνα του ελάχιστου εύρους μέτρησης στην πινακίδα, 0,5%/μήνα της μετατόπισης της μετρούμενης τιμής < το τρέχον εύρος μέτρησης, σφάλμα επαναληψιμότητας < 1% του τρέχοντος εύρους μέτρησης, 1% του τρέχοντος εύρους μέτρησης του ελάχιστου ορίου ανίχνευσης, σφάλμα γραμμικότητας < 1% του τρέχοντος εύρους μέτρησης

3. Ο αναλυτής διοξειδίου του άνθρακα και ο αναλυτής μονοξειδίου του άνθρακα είναι μη διακριτού τύπου υπέρυθρων και η αρχή βασίζεται στο γεγονός ότι τα μόρια αερίου έχουν μια συγκεκριμένη ζώνη απορρόφησης υπέρυθρων και υιοθετείται η μέθοδος ανάλυσης υπέρυθρων εναλλασσόμενης δέσμης. Το ελάχιστο όριο ανίχνευσης είναι 1% του τρέχοντος εύρους μέτρησης, η μέτρηση σφάλματος γραμμικότητας είναι ±1% της πλήρους κλίμακας του < όταν το μέγιστο εύρος είναι στο μέγιστο εύρος, η επαναληψιμότητα είναι < ±1% του ελάχιστου εύρους στην πινακίδα και ο χρόνος απόκρισης (χρόνος T90) είναι περίπου 1,2 L/min της ροής αερίου δείγματος< 30 δευτερόλεπτα

4. Το εύρος του αναλυτή οξυγόνου είναι 0-25%, το εύρος του αναλυτή διοξειδίου του άνθρακα είναι 0-10% και το εύρος του αναλυτή μονοξειδίου του άνθρακα είναι 0-1%

5. Ο ελεγκτής θερμοκρασίας χρησιμοποιείται για τον έλεγχο της ψυχρής παγίδας και το νερό αφαιρείται πλήρως κατά τη διαδικασία καθαρισμού αερίου της δοκιμής

6. Η αντλία διπλής κεφαλής για δειγματοληψία αερίου μπορεί να μεταφέρει τα δείγματα αερίου που παράγονται κατά την καύση στον αναλυτή περίπου 30 μέτρα μακριά

7. Σύστημα συλλογής δεδομένων (συμπεριλαμβανομένων των διαδικασιών λειτουργίας και ελέγχου)

8. Η πλακέτα συλλογής υιοθετεί εύρος κέρδους 16 bit, αναλογικές και ψηφιακές πλακέτες I/O

9. Τύπος θερμοστοιχείου: τύπου K, εύρος: θερμοκρασία περιβάλλοντος ~ 1500 βαθμοί Κελσίου.

10. Το σύστημα συλλογής δεδομένων μπορεί να συλλέξει δεδομένα μέσω της εγκατάστασης και ενεργοποίησης καταγραφέων δεδομένων ή δεικτών πεδίου

11. Το σύστημα συλλογής δεδομένων αποτελείται από τα ακόλουθα μέρη:

Μονάδα εισόδου θερμοστοιχείου bit, μονάδα αναλογικής εισόδου 16 bit, μονάδα ψηφιακής εισόδου/εξόδου, μονάδα αναλογικής εξόδου 12 bit, πλάκα βάσης 4 και 8 υποδοχών, βάση σύνδεσης, μονάδα δικτύου, τροφοδοτικό 24 volt 5A DC καθολική είσοδος ισχύος, υπολογιστής συλλογής δεδομένων, εκτυπωτής
