Όνομα προϊόντος:
Τεχνικές προδιαγραφές για τη ρύθμιση δοκιμής πολλαπλών τάσης 5000 - ώρα σύμφωνα με το IEC 62730: 2024.
Πεδίο εφαρμογής της εφαρμογής:
Ο εξοπλισμός χρησιμοποιείται κυρίως για την προσομοίωση του
Περιεκτική δοκιμή απόδοσης των μονωτήρων υπό σύνθετες συνθήκες εργασίας και αξιολογούν την ανθεκτικότητα και την αξιοπιστία τους εφαρμόζοντας αποτελέσματα σύζευξης πολλαπλών στρες, όπως μηχανικό φορτίο, υψηλή τάση, μεταβολές θερμοκρασίας και υγρασίας και χημική διάβρωση. Περιλαμβάνει:
1. Πεδίο ισχύος: Αντι-γήρανση, αντι-ρύπανση δοκιμή flashover των μονωτήρων για γραμμές μεταφοράς υψηλής τάσης και εξοπλισμό υποσταθμού.
2. Διαμετακόμιση: Αξιολόγηση απόδοσης των μονωμένων εξαρτημάτων ηλεκτροειδούς σιδηροδρομικής διαταραχής σε κραδασμούς, τόξο και υγρό περιβάλλον.
3. Νέο ενεργειακό σενάριο: Μακροπρόθεσμη επαλήθευση αξιοπιστίας του φωτοβολταϊκού/αιολικού εξοπλισμού εξωτερικού χώρου μόνωσης υπό υπεριώδη ακτινοβολία
Ψεκάστε και υγρό κύκλο θερμότητας.
4. Βιομηχανικό περιβάλλον: Χημική αντοχή στη διάβρωση και δοκιμή αντοχής χαμηλής πίεσης των μονωτήρων σε χημικά φυτά και παράκτιες εγκαταστάσεις.
Οι τύποι δοκιμών καλύπτουν τη μηχανική-ηλεκτρική σύζευξη (όπως η δόνηση + μερική εκκένωση), η ηλεκτρική σύνθεση του περιβάλλοντος (όπως η παραμόρφωση του ηλεκτρικού πεδίου) (όπως η παραμόρφωση του ηλεκτρικού πεδίου) και η επιταχυνόμενη γήρανση πολλαπλών παραγόντων.
Διαδικασία δοκιμής:

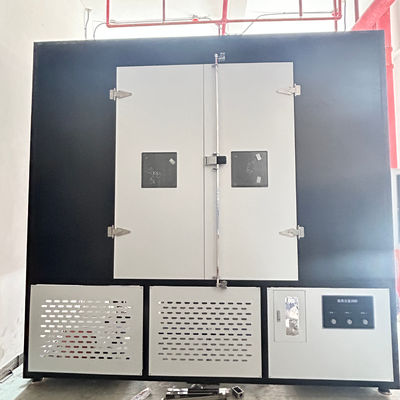

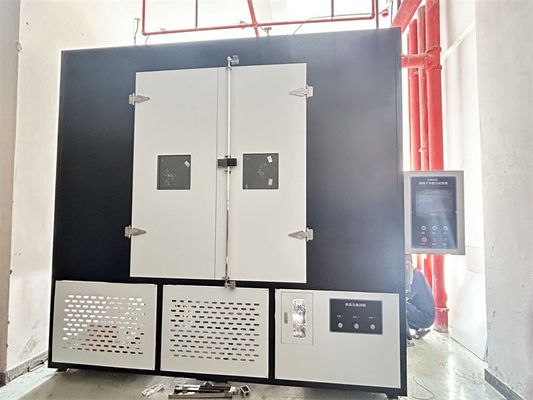

1- Η επίστρωση εσωτερικής καμπίνας δοκιμής θα είναι κατασκευασμένη από ανοξείδωτο χάλυβα ανθεκτικό στη διάβρωση (306 ή 315). Η επικάλυψη μπορεί να εφαρμοστεί έναντι της ομίχλης και της διάβρωσης του αλατιού.
2- Το υλικό ανθεκτικό στη διάβρωση θα είναι κατασκευασμένο από ένα μόνο κομμάτι όσο το δυνατόν περισσότερο σε κάθε τοίχο που δεν θα συνδεθεί.
3- Οι διαστάσεις εσωτερικού χώρου καμπίνας θα είναι 2,7x3.0x2.4m (συνολικός τόμος 18.63m3)
4- Θα υπάρχει ένα παράθυρο εξοπλισμένο με γυαλί αποκλεισμού ακτινοβολίας στην πόρτα.
5- Η απόσταση μεταξύ των δοκιμαστικών δειγμάτων και του λαμπτήρα Xenon θα είναι 1m
6- Το πάχος του τοίχου θα είναι ελάχιστο. 10 εκατοστά και το εσωτερικό θα καλύπτεται με υλικά μόνωσης θερμότητας
Συμπεριφορά με τα πρότυπα:
Σε αυτό το έγγραφο, οι τεχνικές απαιτήσεις του πάγκου δοκιμής πολλαπλών στρες 5000H δίνονται σύμφωνα με το IEC 62730: 2024.
Συνθήκες δοκιμής:
1. Ο κύκλος των τάσεων που εφαρμόζονται στους μονωτήρες και επαναλαμβάνεται για περίοδο 5 000 ωρών παρουσιάζεται στο σχήμα 3. Ο κύκλος σχεδιάζεται έτσι ώστε τα δείγματα δοκιμής να υποβάλλονται επίσης στις επιδράσεις της μεταβολής και της συμπύκνωσης της θερμοκρασίας.

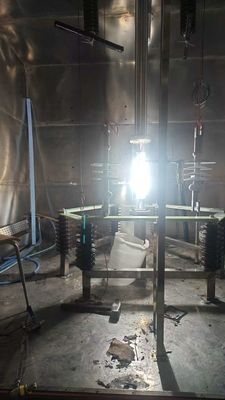

2. Τα δείγματα δοκιμής είναι διατεταγμένα στο θάλαμο όπως φαίνεται στο σχήμα 4.
Να είναι κάθαρση τουλάχιστον 400 mm μεταξύ των παρακείμενων άκρων των υπόστεγων δειγμάτων δοκιμής και μεταξύ των δοκιμαστικών δειγμάτων και της οροφής, των τοιχωμάτων και του δαπέδου.
3. Τα δείγματα δοκιμής πρέπει να καθαρίζονται με απο-ιονισμένο νερό πριν από την έναρξη της δοκιμής. Μπορούν να δοκιμαστούν ταυτόχρονα μέχρι τρία ζεύγη δοκιμαστικών δειγμάτων με συγκρίσιμη απόσταση ερπυσμού.
4. Διακοπές της δοκιμής για σκοπούς επιθεώρησης, καθένα από αυτά που δεν υπερβαίνουν το 1 ώρα είναι επιτρεπτές. Οι περιόδους για τη διαφθορά δεν πρέπει να υπολογίζονται στη διάρκεια της δοκιμής. Επιτρέπονται πέντε μεγαλύτερες διακοπές έως και 60 ώρες. Πρέπει να προστεθεί ένας πρόσθετος χρόνος δοκιμής τριών φορές η διάρκεια της περιόδου διακοπής. Η τελική αναφορά δοκιμής περιλαμβάνει όλες τις λεπτομέρειες των διακοπών.
Τεχνητή βροχή:

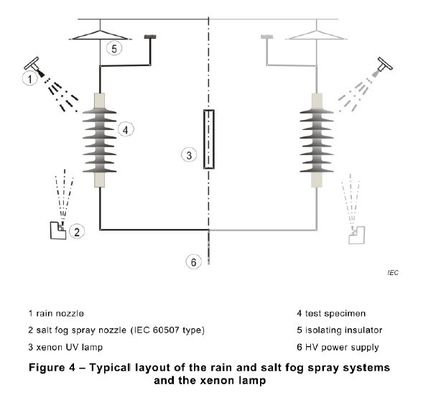

Η τεχνητή βροχή πρέπει να παρέχεται από τα ακροφύσια τοποθετημένα πάνω από τα δείγματα δοκιμής και εκτός της περιμέτρου τους (βλ. Εικόνα 4). Ο
Ο μέσος ρυθμός καθίζησης πρέπει να είναι σύμφωνος με το IEC 60060-1. Χρησιμοποιείται νερό ελάχιστης αντίστασης των 85 nm. Κάθε
των δειγμάτων δοκιμής ψεκάζεται ξεχωριστά.
Σύστημα ελέγχου δεξαμενής διαλύματος αλατιού:
Χωρητικότητα 1 τόνων, δεξαμενή ανοξείδωτου χάλυβα 304.
2. Διεξαρτημένη και μονωμένη με ανοιχτό καπάκι και βραχίονες ανάμειξης.
3. Χαρακτηρισμένο με ένα στοιχείο αντίστασης, με σύστημα προσθήκης αλατιού με βίδα.
4. Περιλαμβάνει ένα πλαίσιο κλειδώματος φρένων και σύστημα εκφόρτισης υπερχείλισης.
5. Σύστημα ελέγχου δεξαμενών πλυσίματος νερού:
6. Πανεπιστημιακές προδιαγραφές ως δεξαμενή διαλύματος άλατος, με δυνατότητες ανοξείδωτου χαλύβδιου και θέρμανσης 1-τόνου 304.
Βαθμονόμηση ομίχλης αλατιού:
Η βαθμονόμηση θα πραγματοποιηθεί πριν από την έναρξη της δοκιμής.
Τουλάχιστον δύο καθαριστικά δοχεία συλλογής με περιοχή συλλογής 8 000 mm2 ± 2 000 mm2 και μέγιστο ύψος 100 mm το καθένα τοποθετούνται όσο πιο κοντά είναι πρακτικά για τη θέση των άκρων του δοκιμαστικού αντικειμένου. Τα δοχεία τοποθετούνται με τέτοιο τρόπο ώστε να μην προστατεύονται από τα δείγματα δοκιμής και να αποφεύγουν να στάζουν από τα κατασκευαστικά στοιχεία του θαλάμου ή σε άλλη πηγή.
Θα πρέπει να συλλέγουν μεταξύ 1,5 mL και 2,0 mL βροχοπτώσεων ανά ώρα (διορθωμένες σε 8000 mm2 περιοχή συλλογής) κατά μέσο όρο σε ελάχιστη περίοδο 16 ωρών.
Σημειώστε ότι πρέπει να σημειωθεί ο ρυθμός ροής για να ληφθεί τέτοια καθίζηση (τυπικά της τάξης των 0,3 l/m3h με βάση ένα θάλαμο που δεν είναι μεγαλύτερος από (15 m3) (ο ρυθμός ροής του νερού ορίζεται στο l itres per hou r και ανά κυβικό meler του όγκου chambe r.
Στη συνέχεια, η δοκιμή, ο ρυθμός ροής πρέπει να ελέγχεται τουλάχιστον κάθε 100 ώρες και πρέπει να παραμείνει εντός ± 25 % της αρχικής τιμής.
Δεν επιτρέπεται να επανακυκλοφορούν το νερό.
Γενικές συνθήκες:
1- Εκπαίδευση θα παρέχεται για τη συντήρηση και τη χρήση της συσκευής
2- Μετά την ολοκλήρωση της εγκατάστασης, η συσκευή θα λειτουργεί χωρίς προβλήματα για 1 μήνα (4 εβδομάδες) για αποδοχή.
Θα παρέχονται διαγράμματα συστήματος σύνδεσης ηλεκτρικών και ηλεκτρικών σωλήνων και νερού θα παρέχονται
Θα παρέχεται εγχειρίδιο συντήρησης
Το εγχειρίδιο χρήστη θα παρέχεται εγχειρίδιο χρήστη
6- Τα μέρη που έρχονται σε επαφή με την ομίχλη και τη βροχή θα είναι ανοξείδωτο
7- Ηλεκτρικά εξαρτήματα θα είναι κατάλληλα για υποδομή 380V
8- Θα καθοριστούν όροι εγγύησης
9- Τα ανταλλακτικά θα παρέχονται για 10 χρόνια
Θα παρέχεται λίστα αναλυτών 10- θα παρέχονται
Βασικά πλεονεκτήματα των μονωτών:
1. Εξαιρετική απόδοση μόνωσης
Οι μονωτήρες μπορούν να απομονώσουν αποτελεσματικά την υψηλή τάση αυξάνοντας την απόσταση ερπυσμού, να αποτρέψουν τη διαρροή ρεύματος και το φλας τόξου και να εξασφαλίσουν την ασφαλή λειτουργία του συστήματος ισχύος. Για παράδειγμα, τα σύνθετα μονωτήρα είναι κατασκευασμένα από υλικά όπως καουτσούκ σιλικόνης, τα οποία έχουν εξαιρετική αντίσταση στη ρύπανση και μπορούν να διατηρήσουν τη σταθερότητα σε βαριά μολυσμένα περιβάλλοντα.2. Υψηλή μηχανική αντοχή και ανθεκτικότηταΟι σύγχρονοι μονωτήρες, όπως η τέταρτη γενιά σύνθετων μονωτήρων ρητίνης, έχουν υψηλότερη μηχανική αξιοπιστία και μπορούν να αντέξουν τα ακραία μηχανικά φορτία (όπως οι δόνηση του ανέμου, η γλάσο) και οι μεταβολές της θερμοκρασίας, η μείωση των αποτυχιών που προκαλούνται από την υποβάθμιση του υλικού.
Μελλοντικές τάσεις ανάπτυξης των μονωτών: 1. Μεταφορά και αναβάθμιση της απόδοσηςΤο σκληρό σύνθετο μονωτή της τέταρτης γενιάς: χρησιμοποιώντας υλικά με βάση την εποξική ρητίνη, επιλύει τα προβλήματα της αποτυχίας στεγανοποίησης διεπαφής και της αυτο -έκρηξης των προηγούμενων τριών γενεών προϊόντων και έχει υψηλή αντοχή στη μηχανική αντοχή και τη ρύπανση. Έχει εισέλθει στο εμπορικό στάδιο Pre Production STAGE 710. Νανοσύνθετα υλικά: Προσθέτοντας νανοσωματίδια για την ενίσχυση της αντίστασης της γήρανσης και της αντοχής των υγειών, μπορούν να προσαρμοστούν σε νέες απαιτήσεις όπως αρμονικές υψηλής συχνότητας σε έξυπνα δίκτυα.2. Διερεύνηση περιοχών εφαρμογήςΜεταφορά υψηλής τάσης και εξαιρετικά υψηλής τάσης: Με την αναβάθμιση του παγκόσμιου δικτύου ηλεκτρικής ενέργειας, η ζήτηση μονωτήρων με επίπεδα τάσης 750kV και άνω αυξήθηκε, ειδικά σε έργα μετάδοσης σε ακραίες περιοχές όπως οι ερήμους και οι υψηλές κρύες περιοχές. Νέα ενεργειακή και σιδηροδρομική διαμετακόμιση: Η ζήτηση για ελαφριά και υψηλής αξιοπιστίας μονωτήρα στην αιολική ενέργεια, φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής και δίκτυα επαφής με σιδηροδρομικές γραμμές υψηλής ταχύτητας οδηγεί στην ανάπτυξη της αγοράς.
