Εργαστηριακό μηχάνημα δοκιμής μονωτών Εξοπλισμός δοκιμής πολυτάσεων 5000h Δοκιμαστής IEC 62730-2024

 Τεχνικές Προδιαγραφές για τη Ρύθμιση Δοκιμής Πολλαπλών Καταπονήσεων 5000 ωρών σύμφωνα με το IEC 62730:2024

 IEC 62730:2024

 Σε αυτό το έγγραφο, δίνονται οι τεχνικές απαιτήσεις του πάγκου δοκιμών πολλαπλών καταπονήσεων 5000 ωρών σύμφωνα με το IEC 62730:2024.

Διαδικασία Δοκιμής

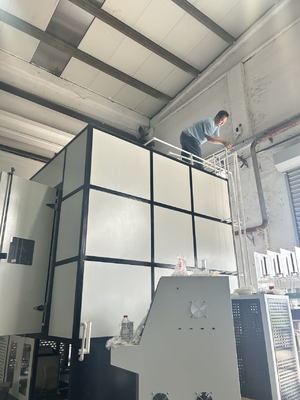

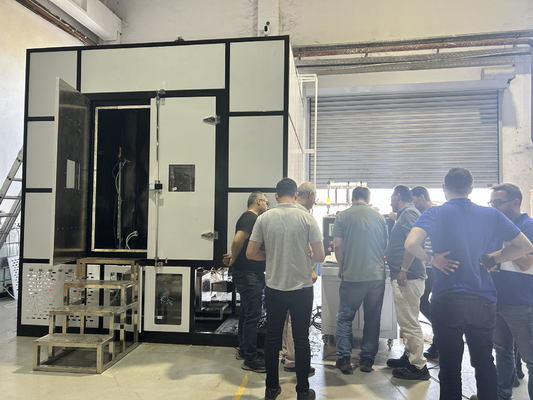

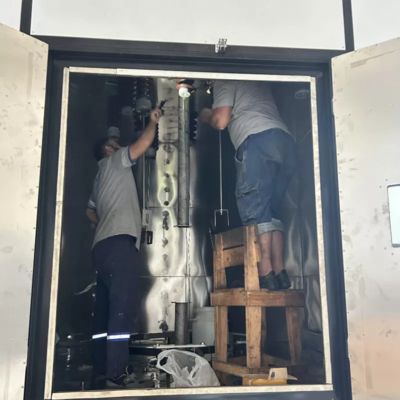

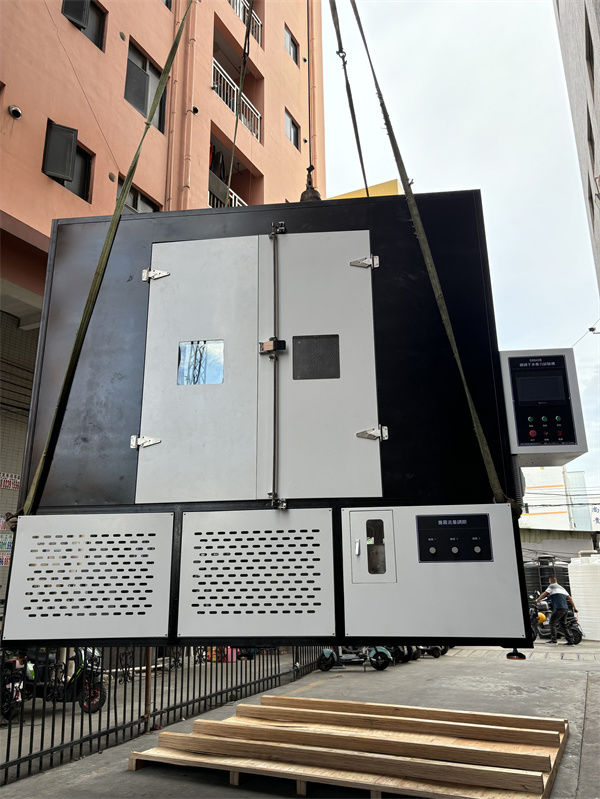

Η δοκιμή πρέπει να διεξάγεται σε θάλαμο ανθεκτικό στη διάβρωση, σφραγισμένο για υγρασία, του οποίου ο όγκος δεν πρέπει να υπερβαίνει τα 20 m3.

Συνθήκες Δοκιμής

 Ο κύκλος των καταπονήσεων που εφαρμόζονται στους μονωτήρες και επαναλαμβάνονται για μια περίοδο 5.000 ωρών φαίνεται στο Σχήμα 3. Ο κύκλος έχει σχεδιαστεί
έτσι ώστε τα δείγματα δοκιμής να υποβάλλονται επίσης στις επιπτώσεις της μεταβολής της θερμοκρασίας και της συμπύκνωσης.

 Τάση

 Η τάση δοκιμής συχνότητας ισχύος σε kilovolts προσαρμόζεται στην πραγματική απόσταση ερπυσμού των
δειγμάτων δοκιμής. καθορίζεται διαιρώντας την απόσταση ερπυσμού σε χιλιοστά με 34,6
(ίση με μια συγκεκριμένη απόσταση ερπυσμού 20 mm/kV, υπολογιζόμενη ως τιμή φάσης προς φάση).

Προσομοίωση Ηλιακού Φωτός

 Η προσομοίωση ηλιακής ακτινοβολίας παρέχεται από μια λάμπα τόξου xenon με ονομαστική ισχύ 6500 W και εξοπλισμένη με 2 φίλτρα γυαλιού βορίου πυριτίου
(βλέπε παράδειγμα στο Σχήμα 5). Η απόσταση μεταξύ της λάμπας xenon και των δειγμάτων δοκιμής είναι περίπου 480 mm.

Μια νέα λάμπα και φίλτρα πρέπει να χρησιμοποιούνται στην αρχή κάθε δοκιμής. Τα φίλτρα και, εάν είναι απαραίτητο, η λάμπα πρέπει να αντικαθίστανται
κατά τη διάρκεια της δοκιμής σύμφωνα με τις συστάσεις του κατασκευαστή της λάμπας.

Τεχνητή Βροχή

Η τεχνητή βροχή πρέπει να παρέχεται από ακροφύσια τοποθετημένα πάνω από τα δείγματα δοκιμής και έξω από την περίμετρό τους (βλέπε Σχήμα 4). Η
μέση ταχύτητα κατακρήμνισης πρέπει να είναι σύμφωνα με το IEC 60060-1. Πρέπει να χρησιμοποιείται νερό με ελάχιστη αντίσταση 85 nm. Κάθε
ένα από τα δείγματα δοκιμής ψεκάζεται ξεχωριστά.

Ξηρή Θέρμανση

 Ο θάλαμος θερμαίνεται στους 50 °C ± 2 °C; ο χρόνος για την άνοδο της θερμοκρασίας είναι 15 λεπτά το πολύ.

ΣΗΜΕΙΩΣΗ συνιστάται η θέρμανση και η μόνωση των τοίχων του θαλάμου.

Υγρασία

 Ονομαστική σχετική υγρασία: RH = 95 % ± 3 % στους 50 °C.

Ρύπανση

Η ρύπανση προσομοιώνεται από μια ομίχλη αλατιού (αλμυρότητα: 7 kg/m3 ± 5 %) που ψεκάζεται από ακροφύσια του
τύπου IEC 60507.

Τα ακροφύσια ψεκασμού είναι τοποθετημένα κοντά στο κάτω μέρος του θαλάμου και ψεκάζουν προς τα πάνω προς την οροφή του θαλάμου. Η ομίχλη πρέπει
να γεμίσει τον θάλαμο και να μην ψεκάζεται απευθείας στο δείγμα δοκιμής. Το αλατούχο νερό που παρασκευάζεται από NaCI διαλυμένο σε νερό βρύσης
πρέπει να παρέχεται στα ακροφύσια ψεκασμού. Η ένταση και η ομοιομορφία της ομίχλης πρέπει να διατηρούνται στη ζώνη έκθεσης του δείγματος.

Βαθμονόμηση ομίχλης αλατιού

Η βαθμονόμηση θα πραγματοποιηθεί πριν από την έναρξη της δοκιμής.
Τουλάχιστον δύο καθαροί συλλεκτήρες με συλλεκτική επιφάνεια 8.000 mm2 ± 2.000 mm2 και μέγιστο ύψος 100 mm ο καθένας είναι
τοποθετημένοι όσο το δυνατόν πιο κοντά στη θέση των άκρων του αντικειμένου δοκιμής. Οι συλλεκτήρες τοποθετούνται με τέτοιο τρόπο ώστε
να μην προστατεύονται από τα δείγματα δοκιμής και να αποφεύγεται η στάλαξη από τα δομικά στοιχεία του θαλάμου ή άλλη πηγή.

Πρέπει να συλλέγουν μεταξύ 1,5 ml και 2,0 ml κατακρήμνισης ανά ώρα (διορθωμένο σε συλλεκτική επιφάνεια 8000 mm2) κατά μέσο όρο σε
μια ελάχιστη περίοδο 16 ωρών.

Σύστημα εγγραφής

 1- Όλες οι παράμετροι δοκιμής θα καταγράφονται κατά τη διάρκεια της περιόδου δοκιμής των 5000 ωρών. Όλα τα αρχεία θα προετοιμαστούν με τρόπο που να μπορεί να είναι
εκτυπωμένα.
2- Η γλώσσα του προγράμματος θα είναι η Αγγλική
3- Θα δοθούν κωδικοί πρόσβασης προγράμματος
4- Θα υπάρχει μια υποδομή υπολογιστή που θα αποθηκεύει τουλάχιστον 5 δεδομένα δοκιμής.
5- Ο επεξεργαστής θα είναι i9, θα χρησιμοποιηθεί λειτουργικό σύστημα Windows 32gb RAM

 Γενικοί όροι

 1- Θα παρέχεται εκπαίδευση στη συντήρηση και τη χρήση της συσκευής
2- Μετά την ολοκλήρωση της εγκατάστασης, η συσκευή θα λειτουργεί χωρίς προβλήματα για 1 μήνα (4 εβδομάδες) για αποδοχή.
3- Θα παρέχονται διαγράμματα ηλεκτρικών κυκλωμάτων και διαγράμματα συστήματος σύνδεσης σωλήνων νερού
4- Θα παρέχεται εγχειρίδιο συντήρησης
5- Θα παρέχεται εγχειρίδιο χρήστη
6- Τα μέρη που έρχονται σε επαφή με την ομίχλη αλατιού και τη βροχή θα είναι από ανοξείδωτο χάλυβα
7- Τα ηλεκτρικά εξαρτήματα θα είναι κατάλληλα για υποδομή 380V
8- Οι όροι εγγύησης θα καθοριστούν
9- Τα ανταλλακτικά θα παρέχονται για 10 χρόνια
10- Θα παρασχεθεί λίστα αναλώσιμων
