Κατασκευαστικό στοιχείο Ανθεκτικότητα στις πυρκαγιές Οριζόντιο φούρνο Πρότυπο EN1363-1

DX8364 Δοκιμή Αντίστασης Πυρκαγιάς Δομικών Στοιχείων Κάθετος Φούρνος και Οριζόντιος Φούρνος (EN13381-8)

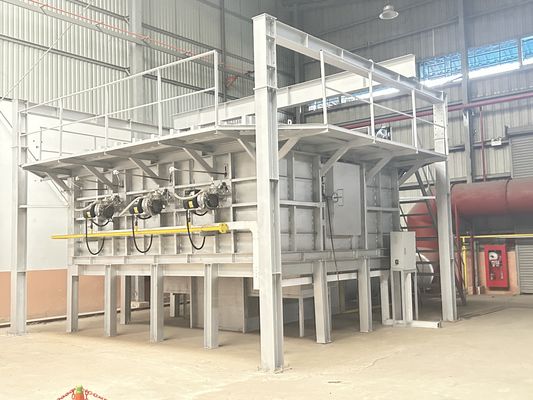

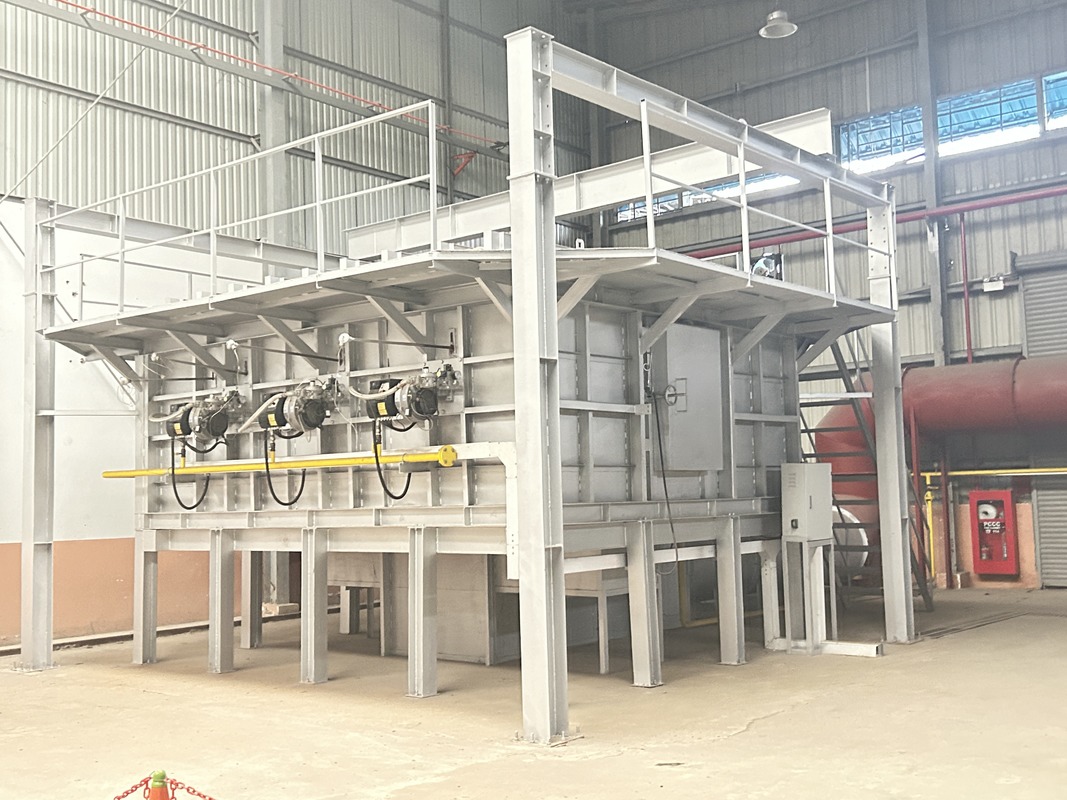

Οριζόντιος φούρνος:

Πεδίο δοκιμής:

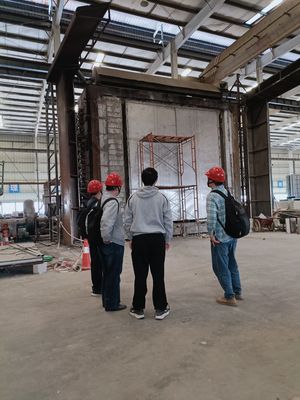

1. Φέροντες τοίχοι από οπλισμένο σκυρόδεμα με μονόπλευρη περιοχή πυρκαγιάς 3000×3000 (mm), φέροντες τοίχοι από χάλυβα με προστατευτικό στρώμα (επιχρίσματα επιβραδυντικά της φωτιάς), φέροντες τοίχοι από ελαφρύ χαλύβδινο σκελετό, φέροντες τοίχοι από ξυλεία glulam κ.λπ., και προσδιορισμός της θερμοκρασίας επιλεγμένων σημείων με διαφορετικές διατομές και διαφορετικά πλάτη μέσα στον τοίχο.

2. Δοκιμή αντίστασης πυρκαγιάς μη φερόμενων ανακατασκευασμένων εξαρτημάτων. Έξυπνη συσκευή δοκιμής για την αντίσταση πυρκαγιάς μη φερόμενων τοίχων

Το καθαρό μέγεθος του φούρνου είναι 4200×4800×1500 (mm) και η περιοχή πυρκαγιάς του δείγματος είναι 4200×4800 (mm)

Πεδίο δοκιμής: Μπορεί να ανιχνεύσει την απόδοση αντίστασης πυρκαγιάς συμμετρικών και ασύμμετρων δομικών δειγμάτων υπό τις ίδιες συνθήκες εργασίας ταυτόχρονα, όπως: πυράντοχες πόρτες και παράθυρα, γυαλί, πυράντοχα υλικά στεγανοποίησης κ.λπ., και μπορεί επίσης να πραγματοποιήσει δοκιμές αντίστασης πυρκαγιάς σε μεγάλα πυράντοχα χωρίσματα και πυράντοχα εξαρτήματα διαχωρισμού όπως υπερμεγάλους πυράντοχους τοίχους, πυράντοχα γυάλινα χωρίσματα και πυράντοχα ρολά, με υψηλή απόδοση και μπορεί να δοκιμάσει πολλά διαφορετικά ή παρόμοια δείγματα ταυτόχρονα.

3. Έξυπνη συσκευή δοκιμής για την αντίσταση πυρκαγιάς φέροντος στύλου,

Το καθαρό μέγεθος του φούρνου είναι 3000×3000×4700 (mm) και το ύψος πυρκαγιάς του δείγματος είναι 3000~4600mm (το συνολικό ύψος του στύλου είναι 3600~5200mm). Το μέγιστο μέγεθος διατομής του δείγματος είναι 800 mm× 800 mm ή Φ800 mm.

Το συνολικό αξονικό φορτίο είναι 15000kN και τα άνω και κάτω έκκεντρα φορτία είναι 1000kN το καθένα.

Πεδίο εφαρμογής:

Είναι κατάλληλο για φέροντα και μη φέροντα στοιχεία όπως τοίχους, δοκούς, στύλους, δάπεδα, οροφές και στέγες, και άλλες κατασκευές, αξεσουάρ ή κατασκευές μπορούν να χρησιμοποιηθούν ως αναφορές. Αυτή η μηχανή δοκιμών είναι κατάλληλη για τη δοκιμή όλων των εξαρτημάτων των προτύπων GB/T9978.1~9 και ISO834-1~9.

Συμμόρφωση με τα πρότυπα:

ISO834-1:1999 "Δοκιμή Αντίστασης Πυρκαγιάς Δομικών Στοιχείων Μέρος I: Γενικές Απαιτήσεις"

Κύριες παράμετροι:

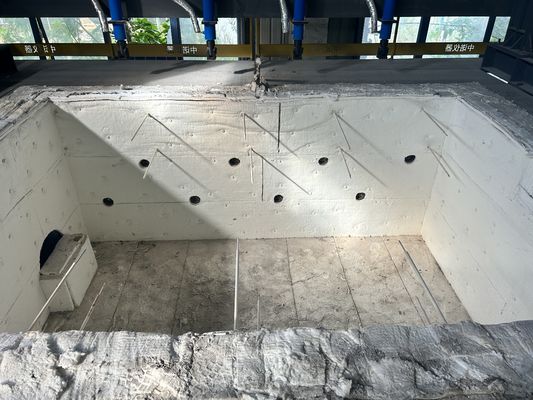

Εργαστήριο: 4.5M (μήκος) x 4.5M (πλάτος) x 3.5M (ύψος), η εσωτερική χρήση μονωτικών υλικών υψηλής θερμοκρασίας.

Διάταξη φόρτωσης: Υιοθετείται μηχανική φόρτωση για τη μετακίνηση του γερανού στην κατασκευή. Μπορούν να προσομοιωθούν ομογενή, κεντρικά, περιστροφικά ή έκκεντρα φορτία.

Στήριγμα: συνδέεται με ένα σφήνα στήριγμα στο πλαίσιο με τέσσερις κυλίνδρους.

Θερμοστοιχεία: συμπεριλαμβανομένων θερμοστοιχείων φούρνου, θερμοστοιχείων πίσω πλευράς, κινητών θερμοστοιχείων, εσωτερικών θερμοστοιχείων και θερμοστοιχείων θερμοκρασίας περιβάλλοντος κατανέμονται σε διάφορες περιοχές.

Αισθητήρας μέτρησης πίεσης φούρνου: Αισθητήρας μέτρησης σχήματος Τ, ακρίβεια μέτρησης ± 2Pa

Αισθητήρας μέτρησης κενού δείγματος: διάμετρος 6mm ± 0.1mm διάμετρος ±0.2mm διάμετρος

Σύστημα καύσης: σύστημα διανομής αερίου (εντός 10 μέτρων), φλογοβόλο (όχι λιγότερο από 20) και ρυθμιστικές βαλβίδες

Πηγή αερίου καύσης: προπάνιο με καθαρότητα άνω του 95%, υγροποιημένο αέριο (παρέχεται από τον χρήστη)

Ροή αερίου: 0~100L/min Ακρίβεια μέτρησης 2.5 βαθμού

Ροή αέρα: 0~50m3/min Ακρίβεια μέτρησης≤±0.5m3/min

Χωρητικότητα δεξαμενής αερίου: ≥50kg×6

Σύστημα ελέγχου θερμοκρασίας φούρνου: το μέγιστο σημείο δειγματοληψίας είναι 10 σημεία

σύστημα εξαερισμού και βαλβίδα ελέγχου κ.λπ.

Εύρος μέτρησης ακτινοβολούμενης θερμότητας στην επιφάνεια της πλάτης του δείγματος: 0~10W/cm2

Ο έλεγχος της θερμοκρασίας και της πίεσης στον φούρνο πραγματοποιείται συνδέοντας το RS485 του υπολογιστή με το σύστημα ελέγχου και η τάση DC εξόδου των αισθητήρων δοκιμής καύσης, όπως θερμοστοιχεία και αισθητήρες πίεσης, μετατρέπεται σε ψηφιακή μορφή, η οποία μπορεί στη συνέχεια να μεταδοθεί στο σύστημα του υπολογιστή για εμφάνιση και αποθήκευση.

Σημείωση: Η συσκευή δοκιμής αντίστασης πυρκαγιάς δομικών στοιχείων θα πρέπει να υλοποιείται σύμφωνα με τα προϊόντα που πρέπει να δοκιμαστούν από τους πελάτες, προκειμένου να αποφευχθούν περιττά έξοδα. Για παράδειγμα, το Ερευνητικό Ινστιτούτο Πυρκαγιάς Tianjin του Υπουργείου Δημόσιας Ασφάλειας διαθέτει 5 όργανα δοκιμής αντίστασης πυρκαγιάς για διαφορετικά δομικά στοιχεία, δηλαδή την έξυπνη συσκευή δοκιμής για την αντίσταση πυρκαγιάς της φέρουσας πλάκας δοκού, την έξυπνη συσκευή δοκιμής για την αντίσταση πυρκαγιάς του φέροντος τοίχου, το καθαρό μέγεθος του φούρνου είναι 3000×3000×1500 (mm), η περιοχή πυρκαγιάς του δείγματος είναι 3000×3000 (mm) και η συνολική ικανότητα φόρτωσης είναι 2000kN
