Επισκόπηση:

Αυτή η συσκευή χρησιμοποιεί σιγοκαίοντα τσιγάρα και προσομοιωμένες φλόγες σπίρτου ως πηγές ανάφλεξης για τη διεξαγωγή δοκιμών αντοχής στην ανάφλεξη σε επικαλυμμένα έπιπλα, προσομοιώνοντας την απόδοση αντοχής στην ανάφλεξη των μαλακών επίπλων υπό την επίδραση φλόγας σπίρτου και καύτρας τσιγάρου σε πραγματική χρήση, προκειμένου να προσδιοριστεί η συμπεριφορά τους έναντι της ανάφλεξης. Ο θάλαμος δοκιμών διαθέτει θερμομονωτική προστασία, με ανοξείδωτο χάλυβα στο εξωτερικό στρώμα και μονωτικά υλικά στο μεσαίο και εσωτερικό στρώμα, καθιστώντας τον θάλαμο καλαίσθητο και ανθεκτικό.

Σύστημα ελέγχου:

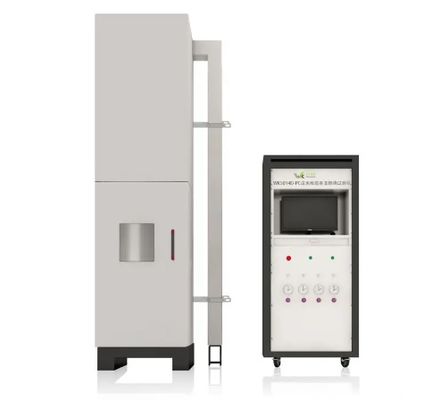

1. Το σύστημα ελέγχου μέσω υπολογιστή επιτρέπει τη ρύθμιση και καταγραφή στον υπολογιστή παραμέτρων όπως ο χρόνος δοκιμής, ο αριθμός των δοκιμών και ο χρόνος καθυστέρησης ανάφλεξης. Διαθέτει υψηλή ευφυΐα, λειτουργία με καθοδηγούμενο μενού και είναι απλό και διαισθητικό, καθιστώντας τα αποτελέσματα των δοκιμών πιο ακριβή.

2. Λειτουργία αυτόματης ανάφλεξης (για ηλεκτρονική ανάφλεξη υψηλής τάσης).

3. Υιοθετείται λειτουργία PLC και χρησιμοποιούνται αξιόπιστα εξαρτήματα για να διασφαλιστεί η αξιόπιστη, ταχεία λειτουργία και η προηγμένη τεχνολογία του συστήματος. Η διαδικασία δοκιμής υιοθετεί την πλήρως αυτόματη μέθοδο ελέγχου εισαγόμενου PLC+PID, η οποία είναι επί του παρόντος η πιο προηγμένη, ασφαλής, αξιόπιστη και βολική μέθοδος ελέγχου. Επιτυγχάνει αυτόματο έλεγχο ανίχνευσης και ολοκληρώνει αυτόματα τις εργασίες ανίχνευσης, με φιλική διεπαφή οθόνης, καθιστώντας τις εργασίες ανίχνευσης ταχύτερες και πιο ακριβείς. Ο κεντρικός υπολογιστής χρησιμοποιεί σχεδιασμό λογισμικού διαμόρφωσης (configuration software), ο οποίος μπορεί να δημιουργήσει αυτόματα καμπύλες ελέγχου θερμοκρασίας και εκτυπώσεις αναφορών. Συλλογή δεδομένων και εκτύπωση αποτελεσμάτων δοκιμών.

4. Υπολογιστής: Ένας, ένας εκτυπωτής, ένα σετ λογισμικού, δωρεάν αναβάθμιση εφ' όρου ζωής

5. Ροόμετρο βουτανίου: 0-100ml/min

6. Μανόμετρο σχήματος U: 0~3kpa

7. Χρονόμετρο: Εύρος 0~99,99 ώρες

8. Μανόμετρο αερίου: 0~0,1MPa, με ανάλυση 0,01 Mpa

9. Πηγή παροχής αερίου: Αέριο βουτάνιο με καθαρότητα άνω του 95% (παρέχεται από τον χρήστη)

10. Διαστάσεις κιβωτίου ελέγχου: Π 880mm * Β 600mm * Υ 1550mm

Πεδίο εφαρμογής:

Προσομοιωμένη πηγή ανάφλεξης φλόγας σπίρτου για την αξιολόγηση των χαρακτηριστικών αντοχής στην ανάφλεξη επικαλυμμένων επίπλων. Κυρίως κατάλληλο για δοκιμή και αξιολόγηση των χαρακτηριστικών αντοχής στην ανάφλεξη οικιακών μαλακών στρωμάτων, επικαλυμμένων επίπλων, καναπέδων και άλλων παρόμοιων επικαλυμμένων επίπλων.

Συμμόρφωση με πρότυπα:

Συμμορφώνεται με τις απαιτήσεις των προτύπων δοκιμών GB17927.1-2011 «Αξιολόγηση των χαρακτηριστικών αντοχής στην ανάφλεξη στρωμάτων και καναπέδων επικαλυμμένων επίπλων - Μέρος 1: Σιγοκαίοντα τσιγάρα και Μέρος 2: Προσομοιωμένες φλόγες σπίρτου» και ISO 8191-1~2:1988.

Παράμετροι απόδοσης:

Προσομοίωση φλόγας σπίρτου:

1. Σύστημα πηγής ανάφλεξης: Ένας σωλήνας καύσης από ανοξείδωτο χάλυβα με εξωτερική διάμετρο (8 ± 0,1mm), εσωτερική διάμετρο (6,5 ± 0,1mm) και μήκος (200 ± 5mm)·

2. Εύκαμπτος σωλήνας: με μήκος (2,5-3mm) και εσωτερική διάμετρο (7 ± 1mm), συνδεδεμένος σε σωλήνα καύσης από ανοξείδωτο χάλυβα·

3. Σύστημα ελέγχου ροής: περιλαμβάνει ροόμετρο, βαλβίδα μικρορύθμισης, βαλβίδα on/off και βαλβίδα ρύθμισης πίεσης·

4. Για ρυθμό ροής (45 ± 2) ml/min, η ονομαστική πίεση εξόδου που παρέχεται από το σύστημα είναι 2,8 kPa·

5. Εύρος χρονισμού: 0-999 δευτ., δυνατότητα ένδειξης και καταγραφής του χρόνου συνεχούς ή υποβόσκουσας καύσης, του χρόνου διάσπασης του υφάσματος και του χρόνου κατάσβεσης του δοκιμίου, αντίστοιχα,

6. Η απόσταση δοκιμής του αναφλεκτήρα είναι ρυθμιζόμενη από 20 έως 80, με αυτόματη κίνηση και απομάκρυνση του μηχανισμού ανάφλεξης·

7. Εύρος μέτρησης ροής: 10-100ml/min

Σιγοκαίοντα τσιγάρα:

Πηγή ανάφλεξης τσιγάρου:

1. Τα τσιγάρα είναι κυλινδρικά τσιγάρα με ή χωρίς φίλτρο και συσκευασία, και πληρούν τις ακόλουθες απαιτήσεις:

Μήκος: 60 ± 5mm· Διάμετρος: 8 ± 0,5mm· Μάζα ανά μονάδα μήκους: (0,6 ± 0,1) g/50mm·

2. Χρόνος καύσης τσιγάρου: (12 ± 3) min/50mm·

3. Κάθε 10 τσιγάρα του ίδιου τύπου ομαδοποιούνται και επιλέγεται τυχαία ένα τσιγάρο. Ο χρόνος καύσης του τσιγάρου μετράται στο εργαστήριο σύμφωνα με την ακόλουθη μέθοδο: μετά από προετοιμασία σύμφωνα με το 7.1, λαμβάνεται ένα τσιγάρο και σημαδεύεται σε απόσταση 5mm και 55mm από το άκρο ανάφλεξης του τσιγάρου. Εισάγεται μια λεπτή ατσάλινη βελόνα οριζόντια στο μη αναφλεγόμενο άκρο του τσιγάρου, με μήκος που δεν υπερβαίνει τα 11mm. Καταγράφεται ο χρόνος που απαιτείται για να καεί το τσιγάρο μεταξύ των δύο σημάνσεων κατά τη διάρκεια της δοκιμής ανάφλεξης σύμφωνα με το 8.2 στο άκρο ανάφλεξης·

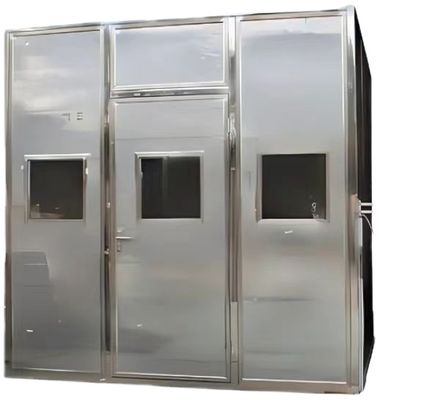

3. Θάλαμος δοκιμών: Μήκος 2,5 μέτρα, πλάτος 2,2 μέτρα και ύψος 2,5 μέτρα, συμπεριλαμβανομένων των αγωγών εξαερισμού. Κατασκευασμένος από ανοξείδωτο χάλυβα·

4. Παράθυρο παρατήρησης: Ένα παράθυρο παρατήρησης από σκληρυμένο γυαλί, με περιμετρικό πλαίσιο από ανοξείδωτο χάλυβα SUS304·

5. Ρύθμιση ροής αερίου: Ρύθμιση της ροής αερίου δοκιμής στα 45 ± 2mL/min·

6. Χρονισμός: 0-99,99H/m/s με δυνατότητα ελεύθερης ρύθμισης·
