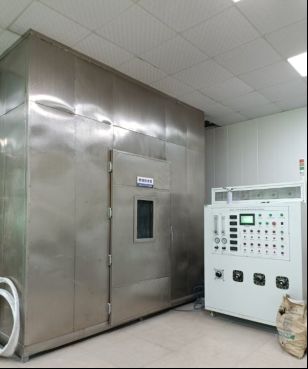

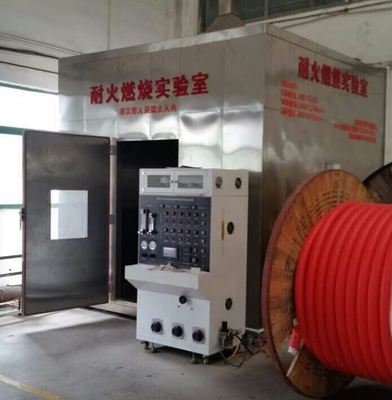

Αυτός ο εξοπλισμός είναι κατάλληλος για τη δοκιμή κατά πόσον το καλώδιο ή το οπτικό καλώδιο διατηρεί την ακεραιότητα του κυκλώματος όταν τροφοδοτείται στη φωτιά υπό φλόγα όχι μικρότερη των 750 ℃, και χρησιμοποιείται για την αξιολόγηση των χαρακτηριστικών απόδοσης πυρκαγιάς του καλωδίου, ειδικά για τη διατήρηση της ακεραιότητας του κυκλώματος κατά τη διάρκεια πυρκαγιάς.

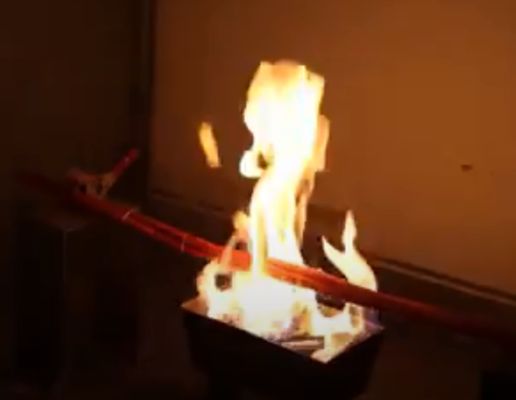

Δοκιμή πυρκαγιάς
Σύστημα στήριξης καλωδίων:
- Οι σφιγκτήρες καλωδίων και στα δύο άκρα του περιβλήματος του καλωδίου οριζόντια μέσω του σφιγκτήρα. Το μεσαίο τμήμα του καλωδίου στερεώνεται από δύο μεταλλικούς δακτυλίους (απόσταση 300 mm) και ο μεταλλικός δακτύλιος είναι γειωμένος με άλλα μεταλλικά μέρη της συσκευής. Η συσκευή στήριξης καλωδίων φαίνεται στο Σχήμα 1. Για μη θωρακισμένα καλώδια με διάμετρο μικρότερη από 10 mm ή ορισμένα άλλα καλώδια που έχουν σημαντική μετατόπιση κατά τη διάρκεια της δοκιμής, υπάρχουν 3 μεταλλικοί δακτύλιοι, καθένας στερεωμένος σε περίπου 150 mm από τον αρχικό μεταλλικό δακτύλιο.
Συνεχής συσκευή ανίχνευσης:
- Κατά τη διάρκεια της δοκιμής, αφήστε το ρεύμα να περάσει από όλους τους πυρήνες του καλωδίου, έναν τριφασικό συνδεδεμένο σε αστέρι μετασχηματιστή ή τρεις μονοφασικούς μετασχηματιστές (ή έναν μονοφασικό μετασχηματιστή, εάν η δοκιμή είναι μονοπύρηνο καλώδιο) και υπάρχει αρκετή η ικανότητα να διατηρηθεί το μέγιστο επιτρεπόμενο ρεύμα διαρροής των 3A υπό την τάση δοκιμής. Συνδέστε μια λάμπα σε κάθε καλώδιο πυρήνα στο άλλο άκρο του καλωδίου και φορτώστε ένα ρεύμα κοντά στα 0,25A υπό την ονομαστική τάση του καλωδίου.
3. Πηγή θερμότητας:
- Η θερμότητα είναι ένας καυστήρας αερίου τύπου σωλήνα μήκους 610 mm που μπορεί να τροφοδοτεί μεθανίου με βία και έχει πυκνή φλόγα.
- Μέτρηση θερμοκρασίας: Ένα θερμόμετρο με διάμετρο 2 mm θωρακισμένο τοποθετείται κοντά στην είσοδο αέρα, παράλληλα με 75 mm πάνω από τον καυστήρα
- Θερμοκρασία και χρόνος φλόγας δοκιμής: (βλ. BS6387 κατηγορία καύσης)
A 650. C± 40 °C -3 ώρες
B 750. C± 40 °C -3 ώρες
C 950. C ± 40 °C -3 ώρες
D 950. C± 40 °C -20 λεπτά
Αγγλικά,διαδικά,αγαπημένους τομείς,
4.Δείγμα:
- Το δείγμα είναι ένα τμήμα του τελικού προϊόντος, όχι μικρότερο από 1200 mm, με 100 mm θήκη και στρώμα κάλυψης αφαιρούμενο και στα δύο άκρα. Τα καλώδια και στα δύο άκρα του καλωδίου πρέπει να είναι ηλεκτρικά συνδεδεμένα.
5.Τάση δοκιμής: 200~1000V ρυθμιζόμενη
BS6387FΒαθμός επιβραδυντικότητας φλόγας

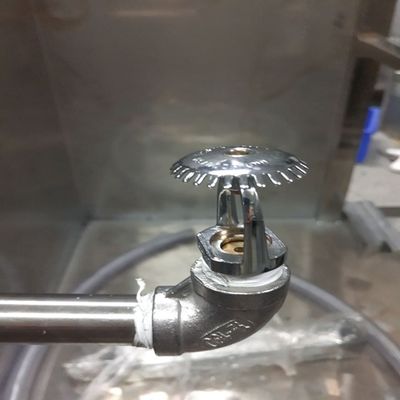

Δοκιμή αντοχής σε νερό και φωτιά
Αντίσταση σε μηχανικό σοκ και φωτιά
