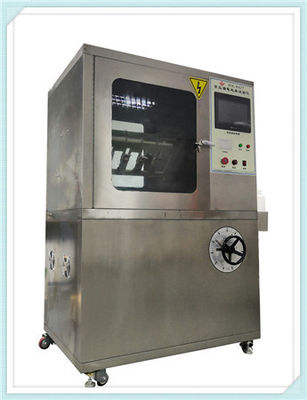

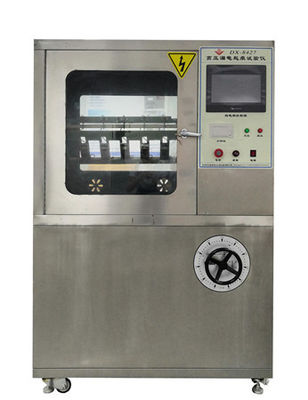

Μηχανή Δοκιμών Ανίχνευσης και Διάβρωσης Υψηλής Τάσης IEC60587 με Δείγματα Κεκλιμένου Επιπέδου

Μηχανή Δοκιμών Ανίχνευσης και Διάβρωσης Υψηλής Τάσης

1,SΠεδίο εφαρμογής:

Κατάλληλο κυρίως για τη δοκιμή της αντοχής ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών και των υλικών τους σε ηλεκτρική ανίχνευση και διάβρωση, προσομοιώνοντας τη χρήση υγρών ρύπων και δειγμάτων με κεκλιμένη επιφάνεια σε συχνότητα ισχύος (48Hz -62Hz). Αξιολογεί το επίπεδο αντοχής των ηλεκτρικών μονωτικών υλικών που χρησιμοποιούνται σε σκληρές περιβαλλοντικές συνθήκες μέσω της μέτρησης της αντοχής στην ηλεκτροδότηση και τη διάβρωση. Υπό την επίδραση της υγρασίας και των ακαθαρσιών σε ηλεκτρικά προϊόντα, μπορεί να εμφανιστεί διαρροή μόνωσης μεταξύ φορτισμένων τμημάτων διαφορετικών πολικοτήτων ή μεταξύ φορτισμένων τμημάτων και γειωμένου μετάλλου. Το προκύπτον τόξο μπορεί να προκαλέσει βλάβη, βραχυκύκλωμα ή διάβρωση υλικού λόγω εκφόρτισης, και ακόμη και να οδηγήσει σε πυρκαγιά. Αυτός ο ελεγκτής είναι μια καταστροφική δοκιμή που προσομοιώνει την παραπάνω κατάσταση σε μονωτικά υλικά, που χρησιμοποιείται για τη μέτρηση και την αξιολόγηση της σχετικής αντοχής στη διαρροή και τη σήμανση των μονωτήρων υπό την επίδραση ενός ηλεκτρικού πεδίου και ακαθαρσιών που περιέχουν νερό σε καθορισμένη τάση. Είναι κατάλληλο για στερεά ηλεκτρικά μονωτικά υλικά και τα προϊόντα τους σε ηλεκτρικά και ηλεκτρονικά προϊόντα, οικιακές συσκευές, όπως υποδοχές ρελέ, καλύμματα διακοπτών μετατροπής, επαφείς κ.λπ.

2, Συμμόρφωση με τα πρότυπα:

Σύμφωνα με τις απαιτήσεις των IEC60587-2022, ASTMD2303.

3. Τεχνικές παράμετροι:

Ηλεκτρόδιο: 0,5 mm πάχος Υλικό: ανοξείδωτο χάλυβα;

Απόσταση μεταξύ άνω και κάτω ηλεκτροδίων: 50,0 mm ± 0,1;

Τάση δοκιμής: 100V-6000V ρυθμιζόμενη χωρίς βαθμίδες;

Ρυθμιστής τάσης: Έξοδος: ρυθμιζόμενη από 0～250V, με χωρητικότητα 5KVA;

Όταν το ρεύμα του κυκλώματος είναι 60mA, διακόψτε την έξοδο τάσης;

Χρόνος δοκιμής: 6 ώρες;

Ακρίβεια σταγόνας: 0,5%;

Σταθερότητα τάσης: ± 1%;

Ρυθμιστής τάσης υψηλής ακρίβειας: Έξοδος AC220V. Ισχύς 6000W. Ακρίβεια ± 1%;

Μετασχηματιστής δοκιμής: Χωρητικότητα 5KVA. Μέγιστη τάση εξόδου AC6000V (ή DC6000V προαιρετικό);

Ανίχνευση ιχνών: Σύμφωνα με το πρότυπο GB/T6553-2003/4.1.2, εφαρμόστε μια τάση (2,5kV, 3 5kV και 4,5kV) και στάξτε το μολυσμένο υγρό με συγκεκριμένο ρυθμό ροής. Εάν το ρεύμα είναι κάτω από 60mA για 6 ώρες χωρίς ροή, θεωρείται ότι πέρασε;

Συσκευή σταγόνας: χρησιμοποιώντας μια αντλία περισταλτικής ακριβείας Ralph, με εύρος ροής 0,00185-20 χιλιοστόλιτρα ανά λεπτό, ταχύτητα λειτουργίας 0,1-50 στροφές ανά λεπτό και σφάλμα ακρίβειας ροής μικρότερο από 0,5%;

Τάση εξόδου: AC/DC (με δυνατότητα εναλλαγής)

Θήκη: Κατασκευασμένη από ανοξείδωτο χάλυβα SUS304 (βουρτσισμένη επιφάνεια);

Η δεξαμενή λυμάτων είναι κατασκευασμένη από ανοξείδωτο χάλυβα 316 και είναι εξοπλισμένη με συσκευή στεγανοποίησης.

Ο όγκος είναι 0,56m3, όγκος στούντιο: 900L * 650W * 950H (mm);

Διαστάσεις οργάνου: 1200L * 750W * 1800H (mm), μήκος 750 * πλάτος 1180 * ύψος 1760mm, ξύλινο κουτί 890 * 1320 * 1900

Βάρος: περίπου 200KG

Διάταξη ελέγχου: Υιοθετώντας έλεγχο Siemens PLC+οθόνη αφής Taiwan Weinview, ακριβής έλεγχος, απλή λειτουργία, πλήρως ανθρωποκεντρικός σχεδιασμός, αυτόματη δημιουργία αναφοράς μετά τη δοκιμή και θερμικός εκτυπωτής πίνακα μπορεί να εκτυπώσει τα αποτελέσματα των δοκιμών έγκαιρα;

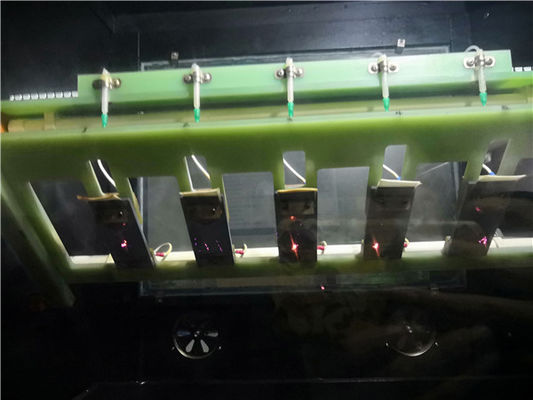

Αριθμός ομάδων δοκιμών: Πέντε ομάδες (κατά τη διάρκεια της δοκιμής, μία αντλία ελέγχει μία ομάδα σταγονιδίων και η διαδικασία δοκιμής δεν επηρεάζει η μία την άλλη, κάτι που δεν είναι συνηθισμένο στην αγορά, καθώς μία αντλία ελέγχει πέντε ομάδες) (μπορεί να δοκιμαστεί ξεχωριστά ή μαζί)
