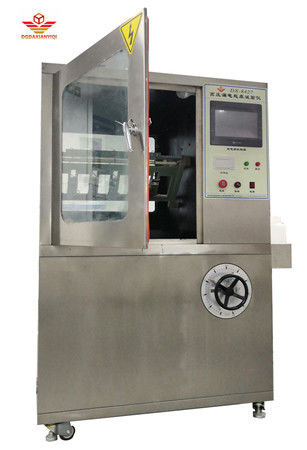

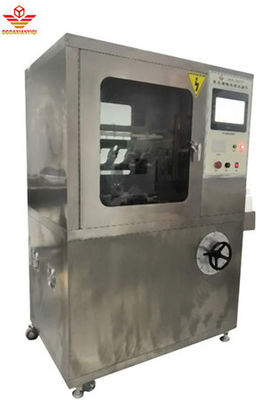

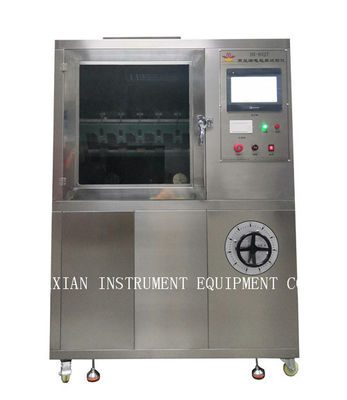

Μηχανή δοκιμής εργαστηρίου Ελέγχου κλίσης και διάβρωσης ASTMD2303

Μηχανή Δοκιμών Εργαστηρίου για Παρακολούθηση και Δοκιμή Διάβρωσης σε Κεκλιμένο Επίπεδο ASTMD2303

1,SΠεδίο εφαρμογής:

Κατάλληλο κυρίως για τη δοκιμή της αντοχής ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών και των υλικών τους σε ηλεκτρικά ίχνη και διάβρωση, προσομοιώνοντας τη χρήση υγρών ρύπων και δειγμάτων σε κεκλιμένη επιφάνεια σε συχνότητα ισχύος (48Hz -62Hz). Αξιολογεί το επίπεδο αντοχής των ηλεκτρικών μονωτικών υλικών που χρησιμοποιούνται σε σκληρές περιβαλλοντικές συνθήκες μέσω της μέτρησης της αντοχής στην ηλεκτροδότηση και τη διάβρωση. Υπό την επίδραση της υγρασίας και των ακαθαρσιών σε ηλεκτρικά προϊόντα, μπορεί να συμβεί διαρροή μόνωσης μεταξύ φορτισμένων τμημάτων διαφορετικών πολικοτήτων ή μεταξύ φορτισμένων τμημάτων και μεταλλικών μερών γείωσης. Το αποτέλεσμα τόξου μπορεί να προκαλέσει βλάβη, βραχυκύκλωμα ή διάβρωση υλικού λόγω εκκένωσης, και ακόμη και να οδηγήσει σε πυρκαγιά. Αυτός ο ελεγκτής είναι μια καταστροφική δοκιμή που προσομοιώνει την παραπάνω κατάσταση σε μονωτικά υλικά, που χρησιμοποιείται για τη μέτρηση και την αξιολόγηση της σχετικής αντοχής στη διαρροή και τη σήμανση των μονωτήρων υπό την επίδραση ενός ηλεκτρικού πεδίου και ακαθαρσιών που περιέχουν νερό σε καθορισμένη τάση. Είναι κατάλληλο για στερεά ηλεκτρικά μονωτικά υλικά και τα προϊόντα τους σε ηλεκτρικά και ηλεκτρονικά προϊόντα, οικιακές συσκευές, όπως υποδοχές ρελέ, καλύμματα διακοπτών μετατροπής, επαφείς, κ.λπ.

2, Συμμόρφωση με τα πρότυπα:

Σύμφωνα με τις απαιτήσεις των IEC60587-2022, ASTMD2303.

3. Τεχνικές παράμετροι:

Ηλεκτρόδιο: 0,5mm πάχος Υλικό: ανοξείδωτο χάλυβα;

Απόσταση μεταξύ άνω και κάτω ηλεκτροδίων: 50,0mm ± 0,1;

Τάση δοκιμής: 100V-6000V ρυθμιζόμενη χωρίς βαθμίδες;

Ρυθμιστής τάσης: Έξοδος: ρυθμιζόμενη από 0～250V, με χωρητικότητα 5KVA;

Όταν το ρεύμα του κυκλώματος είναι 60mA, διακόψτε την έξοδο τάσης;

Χρόνος δοκιμής: 6 ώρες;

Ακρίβεια πτώσης: 0,5%;

Σταθερότητα τάσης: ± 1%;

Ρυθμιστής τάσης υψηλής ακρίβειας: Έξοδος AC220V. Ισχύς 6000W. Ακρίβεια ± 1%;

Μετασχηματιστής δοκιμής: Χωρητικότητα 5KVA. Μέγιστη τάση εξόδου AC6000V (ή DC6000V προαιρετικό);

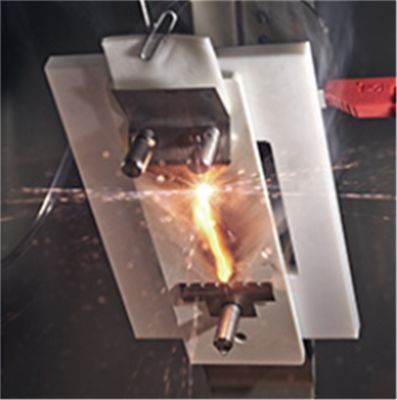

Ανίχνευση ιχνών: Σύμφωνα με το πρότυπο GB/T6553-2003/4.1.2, εφαρμόστε μια τάση (2,5kV, 3 5kV και 4,5kV) και στάξτε το μολυσμένο υγρό με συγκεκριμένο ρυθμό ροής. Εάν το ρεύμα είναι κάτω από 60mA για 6 ώρες χωρίς ροή, θεωρείται ότι πέρασε;

Συσκευή πτώσης: χρησιμοποιώντας μια αντλία περισταλτικής ακριβείας Ralph, με εύρος ροής 0,00185-20 χιλιοστόλιτρα ανά λεπτό, ταχύτητα λειτουργίας 0,1-50 στροφές ανά λεπτό και σφάλμα ακρίβειας ροής μικρότερο από 0,5%;

Τάση εξόδου: AC/DC (εναλλάξιμη)

Θήκη: Κατασκευασμένη από ανοξείδωτο χάλυβα SUS304 (βουρτσισμένη επιφάνεια);

Η δεξαμενή λυμάτων είναι κατασκευασμένη από ανοξείδωτο χάλυβα 316 και είναι εξοπλισμένη με συσκευή στεγανοποίησης.

Ο όγκος είναι 0,56m3, όγκος στούντιο: 900L * 650W * 950H (mm);

Διαστάσεις οργάνου: 1200L * 750W * 1800H (mm), μήκος 750 * πλάτος 1180 * ύψος 1760mm, ξύλινο κουτί 890 * 1320 * 1900

Βάρος: περίπου 200KG

Σημείωση:

Ο εξοπλισμός δοκιμών ASTM D2303 είναι ένα εξαιρετικά τυποποιημένο και αυτοματοποιημένο σύστημα ακριβείας. Αξιολογεί ποσοτικά την απόδοση κατά της διαρροής και της ιχνηλασιμότητας των μονωτικών υλικών προσομοιώνοντας σκληρές περιβαλλοντικές συνθήκες. Η βασική του αξία έγκειται στην ακρίβεια του συστήματος ηλεκτροδίων, τη σταθερότητα του συστήματος σταγονιδίων και την αξιοπιστία του ηλεκτρικού συστήματος. Η επιλογή εξοπλισμού που πληροί τα πρότυπα ASTM D2303 είναι ζωτικής σημασίας για τη διασφάλιση της ακρίβειας, της συγκρισιμότητας και της αναπαραγωγιμότητας των αποτελεσμάτων των δοκιμών.
