Μηχανή δοκιμής αντίστασης τόξου

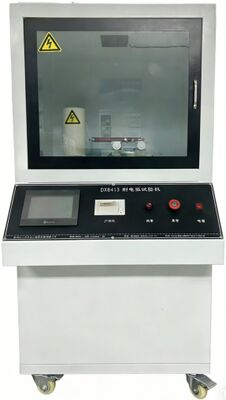

Μηχανή δοκιμής αντίστασης τόξου DX8413

Εφαρμόζεται κυρίως σε:

GB/T1411-2002 Δοκιμή αντοχής σε υψηλή τάση και χαμηλό ρεύμα εκκένωσης τόξου ξηρών στερεών μονωτικών υλικών.

Συμμόρφωση με τα πρότυπα: Αυτός ο δοκιμαστής έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα πρότυπα GB1411, IPC650, IEC 61621, ASTMD495 και συμμορφώνεται με τις μεθόδους δοκιμών όπως η JEC 149 και η UL 746A.

Σύντομη εισαγωγή της αρχής δοκιμής:

Υπό καθορισμένες συνθήκες δοκιμής (χρησιμοποιώντας ειδικούς ηλεκτρόδους και πρόγραμμα αύξησης τάσης/στροφής),η υψηλή τάση εφαρμόζεται στην επιφάνεια του υλικού για την πρόκληση διαλείπουσας ή συνεχούς εκφόρτισης τόξου. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)Το όργανο καταγράφει τον χρόνο που έχει περάσει (σε δευτερόλεπτα) από την έναρξη της δοκιμής μέχρι την αποτυχία του υλικού.Ο χρόνος αυτός αναφέρεται ως χρόνος αντίστασης τόξου του υλικού και χρησιμεύει ως βασικός δείκτης για την αξιολόγηση της απόδοσής του..

Πεδίο εφαρμογής:

Η αξιολόγηση των επιδόσεων αντίστασης τόξου των ηλεκτρικών μονωτικών υλικών όπως τα πλαστικά, οι κόλλες ρητίνης και οι μονωτικές μπογιές που χρησιμοποιούνται σε βιομηχανίες όπως κινητήρες, συσκευές,και οικιακές συσκευές εφαρμόζεται κυρίως στην δοκιμή της αντοχής σε τόξο των στερεών μονωτικών υλικών όπως τα πλαστικά, ταινίες, ρητίνες, βλέννα, κεραμικά, γυαλί, μονωτικό λάδι, μονωτική μπογιά, χαρτόνι και άλλα μέσα.

Χαρακτηριστικά: Το μηχάνημα δοκιμής αντίστασης τόξου υιοθετεί έλεγχο από υπολογιστή και η καμπύλη δοκιμής μπορεί να παρατηρηθεί σε απευθείας σύνδεση κατά τη διάρκεια της διαδικασίας δοκιμής.και μπορεί να έχει πρόσβαση, προβάλλονται και εκτυπώνονται

Πειραματική αρχή: Χρησιμοποιείται για τη δοκιμή της αντοχής τόξου στερεών μονωτικών υλικών.σταδιακή αύξηση του μικρού περιβάλλοντος ρεύματος μέχρι να σχηματιστεί ένα σταθερό αγωγό στην επιφάνεια του υλικούΑυτός ο χρόνος είναι ο χρόνος αντίστασης τόξου του υλικού.

Βασικές τεχνικές απαιτήσεις:

1Η τάση εισόδου: AC 220 V

2Η τάση εξόδου: AC 0-20 KV.

3Ηλεκτρική ισχύς: 1,5 KVA

4Μέθοδος δοκιμής: διαλείπουσα καμάρα, συνεχής καμάρα

5Τρόπος δοκιμής: 10MA-20MA-30MA-40MA προαιρετικό

6Λάθος ελέγχου τάσης δοκιμής: ≤ 1%

7. Λάθος χρόνου ανάφλεξης/αποσύνδεσης τόξου: < 5 ms

8Δοκιμαστική τάση συνεχούς ρύθμισης: 0-20 KV

9Ακριβότητα ελέγχου ρεύματος: ± 10%

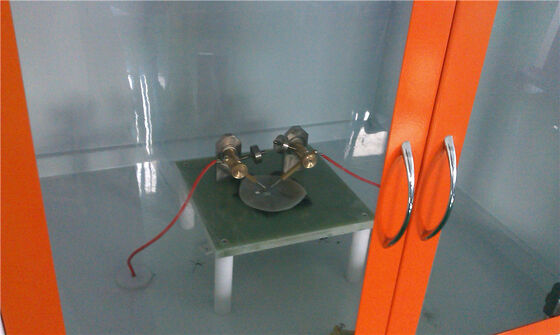

10Ειδικότητα ηλεκτροδίου: ηλεκτροδίου πλάκας από ανοξείδωτο χάλυβα 25,4 mm * 12,7 mm * 0,15 mm

Ηλεκτρόδιο από χάλυβα βολφραμίου 56 mm * 7 mm * 30 mm

Γωνία διαμόρφωσης ηλεκτροδίου 110 μοίρες

Η γωνία ανάμεσα στο ηλεκτρόδιο και το οριζόντιο επίπεδο είναι 35 μοίρες

Βάρος ηλεκτροδίου: 50G

11Μέτρα ασφαλείας:

(1) Προστασία κατά της υπερτάσης

(2) Προστασία από υπερεύματα

(3) Προστασία από βραχυκύκλωμα

(4) Προστασία ανοίγματος πόρτας ασφαλείας

(5) Προστασία κατά της κακής λειτουργίας λογισμικού

12. Εξωτερικές διαστάσεις: 800 μήκος × πλάτος 700 × 1350 mm ύψος

Κύρια διαμόρφωση:

Δοκιμαστικός οικοδεσπότης: μία μονάδα

Γεννήτρια υψηλής τάσης 20000 V: μία μονάδα

Τελικά αυτόματη συσκευή ρύθμισης τάσης για μικρουπολογιστή: ένα σύνολο (σύστημα σειριακής θύρας)

Συσκευή μεταφοράς τύπου απομόνωσης απόκτησης τάσης και απόκτησης ρεύματος: ένα σύνολο

Ηλεκτρόδια δοκιμής: δύο σύνολα

ρεύμα αποδέσμευσης ράβδος: ένα (τύπος ρητίνης)

Λογισμικό υπολογιστή μετρήσεων και ελέγχου αντοχής σε τόξο: ένα σύνολο

Υπολογιστές: ένα σύνολο

Εμπορικός έγχρωμος εκτυπωτής μελυκό: ένα σετ

Προγράμματα CD: ένα σύνολο

Εγχειρίδιο χρήσης προϊόντος: ένα αντίγραφο

Πιστοποιητικό μετρολογικής επαλήθευσης:ένα αντίγραφο

Πιστοποιητικό συμμόρφωσης: ένα αντίγραφο

Τυχαίο εργαλείο: ένα σετ
