Όργανο μέτρησης απώλειας θερμότητας μονωτικού υλικού είναι κατάλληλο για τη μέτρηση της απώλειας θερμότητας μονωτικών υλικών στις εξωτερικές επιφάνειες βιομηχανικού εξοπλισμού και αγωγών με θερμοκρασίες

DX8635Α Μηχανισμός μέτρησης θερμικής απώλειας από μονωτικό υλικό
Ι. Σύνοψη:
Προκειμένου να ικανοποιηθούν οι απαιτήσεις των παραγωγικών διαδικασιών και της εξοικονόμησης ενέργειας, να βελτιωθούν οι συνθήκες εργασίας, να ενισχυθούν τα οικονομικά οφέλη και να εξασφαλιστεί η ποιότητα του σχεδιασμού της μηχανικής μόνωσης,Η GB 50264-2013 καθορίζει τον σχεδιασμό του εξοπλισμού αντλίας.
Ο εξοπλισμός αυτός είναι κατάλληλος για τη μέτρηση της θερμικής απώλειας των μονωτικών υλικών στις εξωτερικές επιφάνειες βιομηχανικού εξοπλισμού και αγωγών με θερμοκρασίες που κυμαίνονται από -196 °C έως 850 °C.
Δεν εφαρμόζεται σε εξοπλισμό και αγωγούς με ειδικές απαιτήσεις στον τομέα της πυρηνικής ενέργειας, των αεροδιαστημικών συστημάτων, καθώς και σε κτίρια, εγκαταστάσεις ψύξης και θαμμένους αγωγούς.
Πρότυπο αναφοράς οργάνου:
GBT 10294-2008 Καθορισμός της θερμικής αντίστασης σταθερής κατάστασης και των συναφών ιδιοτήτων των μονωτικών υλικών - Μέθοδος προστατευτικής θερμικής πλάκας.
GB 50264-2013 Κώδικας σχεδιασμού για τη μηχανική μόνωσης βιομηχανικού εξοπλισμού και αγωγών.
ΙΙ. Γενική δομή του εξοπλισμού
Ο εξοπλισμός αποτελείται κυρίως από σύστημα ελέγχου θερμοκρασίας, σύστημα πίεσης κυλίνδρων, σύστημα μέτρησης πάχους, σύστημα ψύξης κλπ.Η συνολική δομή του εξοπλισμού παρουσιάζεται στο ακόλουθο σχήμα., και η διεπαφή ελέγχου είναι η ακόλουθη:

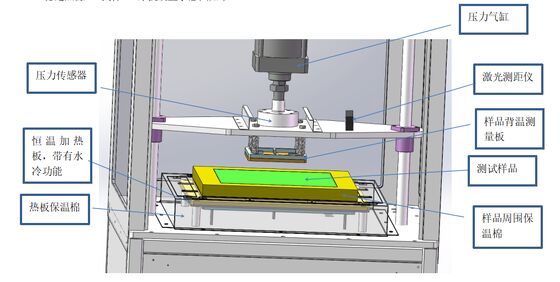

Συνολική δομή του εξοπλισμού
Διασύνδεση προγράμματος ελέγχου
2.1 Σύστημα ελέγχου θερμοκρασίας
Η θερμαντική ικανότητα της ζώνης θερμοκρασίας μπορεί να φθάσει τους 600 βαθμούς Κελσίου.και η θερμοκρασία μακροχρόνιας χρήσης μπορεί να φτάσει τους 500 βαθμούς Κελσίου• Συνολικά 12 κανάλια συλλογής θερμοκρασίας είναι εξοπλισμένα, μεταξύ των οποίων το κανάλι θερμοκρασίας θέρμανσης είναι για τον έλεγχο κλειστού κυκλώματος της ζώνης θερμοκρασίας,και υπάρχουν 5 σημεία παρακολούθησης της θερμοκρασίαςΟι υπόλοιπες πλάκες προστασίας θερμότητας έχουν 2 σημεία παρακολούθησης της θερμοκρασίας και η ψυχρή επιφάνεια έχει 5 σημεία μέτρησης της θερμοκρασίας.
2.2 Σύστημα πίεσης
Αποτελείται κυρίως από πίεση κυλίνδρου και η απαιτούμενη τιμή πίεσης επιτυγχάνεται με λεπτή ρύθμιση της πίεσης του αέρα,και η τρέχουσα κατάσταση εμφανίζεται σε πραγματικό χρόνο στο σύστημα ελέγχου.
2.3 Σύστημα ψύξης
Η θερμοσυσκευή ανιχνεύει τη θερμοκρασία της επιφάνειας του κάτω μέρους του εξοπλισμού.όταν η θερμοκρασία της επιφάνειας του βυθού είναι > 50°C, προτρέπει "Αρχίστε την ψύξη νερού" και ψύχεται γρήγορα το θερμό πιάτο.
Διασύνδεση ελέγχου 2
2.4 Αρχή λειτουργίας
2.4.1 Ο εξοπλισμός αποτελείται από πίνακα μέτρησης της θερμοκρασίας ανάκτησης δείγματος, πίνακα θέρμανσης σταθερής θερμοκρασίας και σύστημα πίεσης.Η σανίδα μέτρησης θερμοκρασίας πίσω από το δείγμα είναι εξοπλισμένη με 5 αισθητήρες θερμοκρασίαςΗ επιφάνεια θέρμανσης σταθερής θερμοκρασίας παρέχει σταθερή πηγή θερμότητας υψηλής θερμοκρασίας,και το σύστημα πίεσης παρέχει σταθερή πίεση στο δείγμα για να εξασφαλιστεί η αξιοπιστία της δοκιμής.
2.4.2 Ο εξοπλισμός έχει δύο λειτουργίες: μέτρηση της θερμικής αγωγιμότητας και μέτρηση της θερμικής απώλειας.και τα δύο ολοκληρώνονται στον ίδιο σταθμό εργασίας.
2.4.3 Υπολογισμός της θερμικής απώλειας:
Υπολογίζεται η απώλεια θερμότητας σύμφωνα με το πρότυπο GB 50264-2013, παράγραφος 5.4.

Το σύστημα βασίζεται στην αρχή της σταθερής καύσης της θερμότητας.Η επιφάνεια δείγματος πιέζεται μέσω του συστήματος πιέσεως κυλίνδρουΥπό τη ρυθμιζόμενη θερμοκρασία και πίεση, η θερμότητα από την καυτή επιφάνεια μεταφέρεται στην ψυχρή επιφάνεια.Οι θερμοκρασίες σε διαφορετικά σημεία δοκιμής στις κρύες και θερμές επιφάνειες μετρούνται και καταγράφονται από το θερμοσύνδεσμο της ψυχρής πλάκας, και ο υπολογιστής χρησιμοποιείται για να επιτευχθεί αυτόματη ανίχνευση, δημιουργώντας μια πειραματική έκθεση.
Το σχεδιακό διάγραμμα της τοποθέτησης της σταθερής πηγής θερμότητας, του δείγματος και της ψυχρής πλάκας είναι το ακόλουθο:

Διάγραμμα τοποθέτησης δείγματος εξοπλισμού
Το σύστημα ελέγχου της θερμοκρασίας χρησιμοποιεί μια μέθοδο πολλών ζωνών θέρμανσης για θέρμανση, εξασφαλίζοντας ομοιόμορφη θερμοκρασία στην πλάκα θέρμανσης και καλή σταθερότητα θέρμανσης, με υψηλή ακρίβεια ελέγχου της θερμοκρασίας.Η πλάκα θέρμανσης είναι κατασκευασμένη από ανθεκτικό σε υψηλές θερμοκρασίες κράμα μεταλλικού υλικού, με καλή θερμική αγωγιμότητα, χαμηλό ρυθμό θερμικής διαστολής και υψηλή αντοχή στην συμπίεση σε υψηλές θερμοκρασίες, ικανοποιώντας τις απαιτήσεις για τη μακροχρόνια χρήση του εξοπλισμού σε θερμοκρασία 500 °C.
Το σύστημα πίεσης χρησιμοποιεί ένα κύλινδρο για να οδηγήσει την ψυχρή πλάκα για πίεση.που παράγει σταθερή πίεση, και ταυτόχρονα ρυθμίζοντας την πίεση ευέλικτα μέσω ενός ελαστικού, επιτυγχάνοντας έτσι τον σκοπό του ελέγχου της ακρίβειας πίεσης.
Το σύστημα ελέγχεται από έναν υπολογιστή και η δοκιμή μπορεί να ξεκινήσει με ένα μόνο κλικ. Μετά την δοκιμή, παράγεται αυτόματη έκθεση.σε συνδυασμό με το ειδικό λογισμικό μέτρησης και ελέγχου, η πρόοδος της δοκιμής είναι υψηλή, η λειτουργία σταθερή και η απόδοση της δοκιμής υψηλή.
ΙΙ. Λειτουργία συστήματος
3.1 Σύνδεση της τροφοδοσίας συστήματος
(1) Ανοίξτε τον κύριο διακόπτη ισχύος του εξοπλισμού και τον διακόπτη ισχύος της ψυκτικής μηχανής
(2) Ανοίξτε τον διακόπτη τροφοδοσίας του υπολογιστή, περιμένετε να ξεκινήσει ο αυτοελέγχος.
(3) Για να εισέλθετε στην διεπαφή λειτουργίας του συστήματος, κάντε διπλό κλικ στο εικονίδιο του λογισμικού μέτρησης της θερμικής απώλειας στον υπολογιστή.
3.2 Ρυθμίσεις παραμέτρων
Η θερμοκρασία θέρμανσης-στόχος, η τιμή πίεσης-στόχος πίεσης πίεσης, ο χρόνος δοκιμής κ.λπ. εισάγονται στη στήλη ρύθμισης και γίνεται κλικ στο κουμπί εγγραφής.
3.3 Ξεκίνηση της δοκιμής
Πατήστε το κουμπί εκκίνησης για να προσθέσετε, να ζητήσετε αν θα δοκιμάσετε πρώτα τη θερμική αγωγιμότητα του υλικού.Αν όχι, ξεκινάτε άμεσα τη θέρμανση για να δοκιμάσετε το ποσό της απώλειας θερμότητας του υλικού, περιμένετε μέχρι η θερμοκρασία να αυξηθεί στην θερμοκρασία στόχου και να σταθεροποιηθεί, αρχίζετε τη συλλογή δεδομένων και τον υπολογισμό του ποσού της απώλειας θερμότητας,Απλά περιμένετε τα αποτελέσματα των εξετάσεων.;
3.4 Ξεκίνηση δοκιμής
Κάντε κλικ στο κουμπί δοκιμής για να ξεκινήσετε τη δοκιμή. Το σύστημα αυτομάτως πιέζει και ξεκινά την δοκιμή. Δεν απαιτείται ανθρώπινη παρέμβαση στη μέση. Απλά περιμένετε μέχρι να ολοκληρωθεί η δοκιμή.
3.5 Έκθεση απόδοσης μετά τη δοκιμή
Μετά την ολοκλήρωση της δοκιμής, παράγεται αυτόματα έκθεση αρχείου Excel·
Το περιεχόμενο περιλαμβάνει καμπύλες θερμοκρασίας και δεδομένα που συλλέγονται σε χρονικό διάστημα ενός δευτερολέπτου, θερμική αγωγιμότητα υλικού, καμπύλη τιμών εφαρμοσμένης πίεσης υλικού και δεδομένα, τελικό ποσοστό απώλειας θερμότητας υλικού·
3.6 Ολοκλήρωση δοκιμής
Ενεργοποιήστε το σύστημα ψύξης, περιμένετε να πέσει η θερμοκρασία της θερμαντικής πλάκας σε θερμοκρασία δωματίου, κλείστε το λογισμικό και μετά κλείστε το ρεύμα.
IV. Βασικές τεχνικές παραμέτρους:
1Συνολικό μέγεθος περίπου: μήκος 800 * πλάτος 850 * ύψος 1200 (mm) (εκτός από το μέγεθος του ψυκτικού νερού)
2Συνολικό βάρος περίπου: 160 κιλά
3- Δυναμική τάση: 220V
4Συνολική ισχύς: ≤ 5,0 kW
5Δύναμη θέρμανσης ≤ 4,5 kW
6Η θέρμανση επιτυγχάνεται μέσω ελέγχου σταθερής θερμοκρασίας σε πολλά σημεία για να εξασφαλιστεί η ομοιομορφία της θερμοκρασίας της πλάκας θέρμανσης.
7- Ψυγείο νερού:
Χρησιμοποιεί συμπιεστές εισαγόμενους από τη Γαλλία, με μακρά διάρκεια ζωής και σταθερή λειτουργία.Το θερμοσύστημα χρησιμοποιεί αισθητήρες θερμοκρασίας υψηλής ακρίβειας PT100, με ακρίβεια ±0,15°C και ομοιομορφία θερμοκρασίας 0,2°C. Συνολική ισχύς: 1,8KW
8Πλάκα θέρμανσης: Η πλάκα θέρμανσης είναι κατασκευασμένη από χαλκό και η θέρμανση επιτυγχάνεται μέσω ελέγχου σταθερής θερμοκρασίας σε πολλά σημεία για να εξασφαλιστεί η ομοιότητα της θερμοκρασίας της πλάκας θέρμανσης.Η ομοιομορφία της θερμοκρασίας είναι εντός 0.5°C· η μέγιστη θερμοκρασία θέρμανσης: 600°C
9Ταχύτερος ρυθμός θέρμανσης: 20°C/min
10. Ακριβότητα ελέγχου θερμοκρασίας: ≤ 0,5% FS (μέσα στο εύρος των 300*300mm του κέντρου της πλάκας θέρμανσης)
11. αισθητήρας θερμοκρασίας πλάκας θέρμανσης: Χρησιμοποιεί εισαγόμενο υψηλής ακρίβειας αισθητήρα θερμοκρασίας PT100, με ακρίβεια ± 0,15 °C
12Ελεγκτής θερμοκρασίας θερμαντικής πλάκας: Χρησιμοποιεί υψηλής ακρίβειας ελεγκτή θερμοκρασίας από την Yu Electric, με υψηλή ακρίβεια ελέγχου και σταθερή έξοδο
13. αισθητήρας δύναμης: Χρησιμοποιεί ιαπωνικό αισθητήρα πίεσης τύπου τροχού MANTON δεκατέσσερα Μέτρηση πάχους: Χρησιμοποιεί Keyence λέιζερ υψηλής ακρίβειας μέτρηση απόστασης, με εύρος μέτρησης 0 - 80mm.Ακρίβεια δοκιμής: ±0,05 mm·
15Μέγεθος δείγματος: Μέγιστο 300*300 mm
16Μέγεθος θερμής πλάκας: 370*370mm; Ψυχρή πλάκα: 300*300mm (2 κομμάτια, εύκολη αντικατάσταση)
17Μέγιστη πίεση φόρτωσης: 5000N
18Μέγιστη πίεση φόρτωσης: 1MPa (εφοδιασμένη με έναν συμπιεστή 300w)
19Ο υπολογιστής χρησιμοποιεί τον Taiwan Industrial Control Computer της Rockwell, με CPU i5 10ης γενιάς, μνήμη 8GB, μονάδα SSD 256GB και οθόνη Samsung 23 ιντσών.
