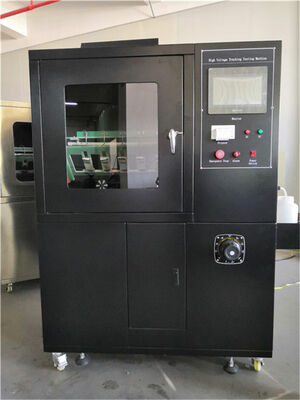

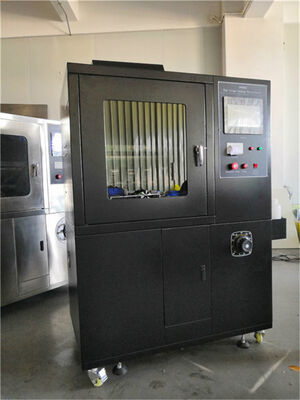

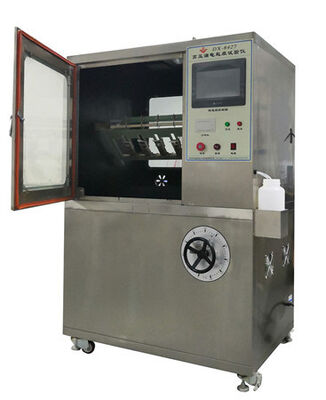

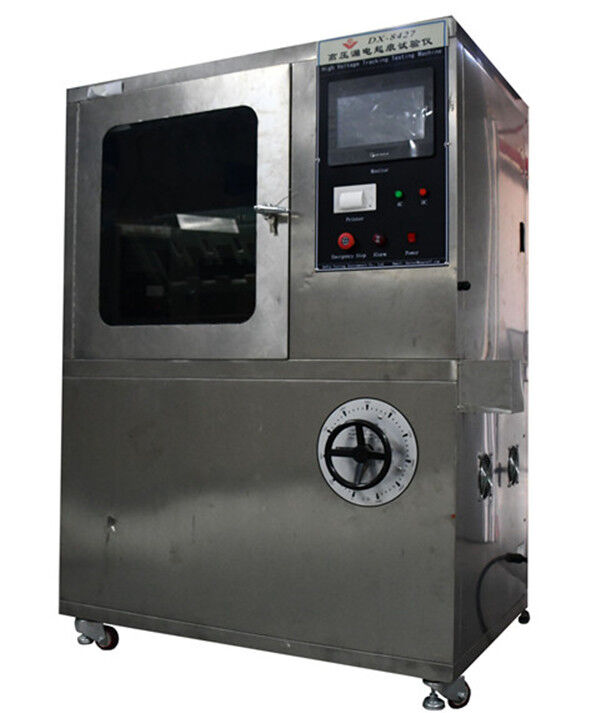

IEC60587 Μηχανή δοκιμής τροχιάς και σφάλματος ASTMD2303 Μηχανή δοκιμής μονωτή

 IEC60587 Μηχανή δοκιμής υψηλής τάσης εναλλασσόμενου ρεύματος (AC) Μηχανή δοκιμής ίχνη διαρροής (Leakage Trace Testing Machine) ASTMD2303

Πεδίο εφαρμογής:
Είναι κυρίως κατάλληλο για τη δοκιμή της αντοχής σε ηλεκτρικά ίχνη και διάβρωση ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακών συσκευών και υλικών τους. It simulates the use of liquid pollutants and inclined samples at power frequency (48Hz-62Hz) to evaluate the resistance to electrical traces and corrosion of electrical insulation materials used under harsh environmental conditions through the measurement of resistance to electrical traces and corrosionΥπό την επίδραση της υγρασίας και των ακαθαρσιών στα ηλεκτρικά προϊόντα, μπορεί να προκύψει διαρροή μόνωσης μεταξύ φορτισμένων μερών διαφορετικής πολικότητας ή μεταξύ φορτισμένων μερών και γειωμένων μετάλλων.που οδηγούν σε ηλεκτρικά τόξα που μπορούν να προκαλέσουν βλάβη και βραχυκυκλώματα σε ηλεκτρικές συσκευές ή διάβρωση υλικών λόγω εκκένωσηςΟ δοκιμαστής αυτός είναι μια καταστροφική δοκιμή που διεξάγεται σε υλικά μόνωσης για να προσομοιώσει την παραπάνω κατάσταση.Χρησιμοποιείται για τη μέτρηση και την αξιολόγηση της σχετικής αντοχής των μονωτών σε διαρροές και ιχνηλασίες υπό την επίδραση ηλεκτρικών πεδίων και νερού ακαθαρσίας σε καθορισμένη τάσηΕίναι κατάλληλο για στερεά ηλεκτρικά μονωτικά υλικά και προϊόντα ηλεκτρικών και ηλεκτρονικών προϊόντων, οικιακές συσκευές, όπως πρίζες ρελέ, καλύμματα διακόπτη μεταφοράς, επαγγέλματα κλπ.

Συμμόρφωση με τα πρότυπα:

Διάταξη IEC60587, ASTMD2303.

Τεχνικές παραμέτρους:
1Ηλεκτρόδιο: 0,5 mm παχύ υλικό: ανοξείδωτο χάλυβα
2Απόσταση μεταξύ άνω και κάτω ηλεκτροδίων: 50,0 mm ± 0.1;
3Δοκιμαστική τάση: 100V-6000V απεριόριστα ρυθμιζόμενη.
4Ρυθμιστής τάσης: έξοδος: ρυθμιζόμενη από 0 έως 250V, ισχύς 5KVA.
5Όταν το ρεύμα του κυκλώματος είναι 60mA, κόψτε την τάση εξόδου.
6. Διάρκεια δοκιμής: 6 ώρες·
7Ακριβότητα πτώσης: 0,5%.
8. Σταθερότητα τάσης: ± 1%·
9. Ρυθμιστής τάσης υψηλής ακρίβειας: ισχύς εξόδου AC220V 6000W, ακρίβεια ± 1%·
10Δικαστική εκτίμηση: Σύμφωνα με το πρότυπο GB/T653-2003/4.1.2Εάν το ρεύμα είναι μικρότερο από 60mA και δεν υπάρχει ρεύμα για 6 ώρες, το νερό θα πρέπει να χρησιμοποιείται για την αποθήκευση του ρεύματος.θεωρείται ότι έχει περάσει;
11- συσκευή πτώσης: με χρήση μίας ελεγχόμενης περισταλτικής αντλίας Leifer, με εύρος ροής 0,00185 έως 20 ml/min, ταχύτητα λειτουργίας 0,1 έως 50 περιστροφές/min,και σφάλμα ακρίβειας ροής μικρότερο από 00,5%·
12Η τάση εξόδου: AC/DC (αναπροσαρμόζεται)
13. Πλαισίου: κατασκευασμένο από ανοξείδωτο χάλυβα SUS304 (βουρτσισμένη επιφάνεια)
14Η δεξαμενή αποχέτευσης είναι κατασκευασμένη από ανοξείδωτο χάλυβα 316 και είναι εξοπλισμένη με συσκευή σφράγισης.
15Ο όγκος είναι 0,56m3, και ο όγκος του στούντιο είναι 900L * 650W * 950H (mm);
16Διάμετρος οργάνου: 1200L * 750W * 1800H (mm)
17Βάρος: Περίπου 200 κιλά

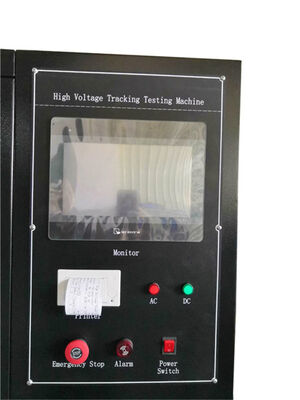

18- Ελέγχος: με χρήση της οθόνης αφής Siemens PLC+Taiwan Weilun, ακριβής χειρισμός, απλή λειτουργία, πλήρως ανθρωπισμένη σχεδίαση, αυτόματη δημιουργία αναφορών μετά τη δοκιμή,Το θερμικό εκτυπωτή μπορεί να εκτυπώσει τα αποτελέσματα των δοκιμών εγκαίρως;
19- Αριθμός πειραματικών ομάδων: Πέντε ομάδες, (κατά τη διάρκεια της πειραματικής διαδικασίας, μία αντλία ελέγχει μία ομάδα σταγονιδίων, οι οποίες δεν επηρεάζονται μεταξύ τους κατά τη διάρκεια της διαδικασίας δοκιμής,και δεν παρατηρείται συνήθως στην αγορά όπου μία αντλία ελέγχει πέντε ομάδες) (μπορεί να δοκιμαστεί ανεξάρτητα ή μαζί).
