DX8321 συσκευή δοκιμής βροχής σωλήνων εκκρεμές με γωνία ακροφύλλου 120 μοιρών IPX3

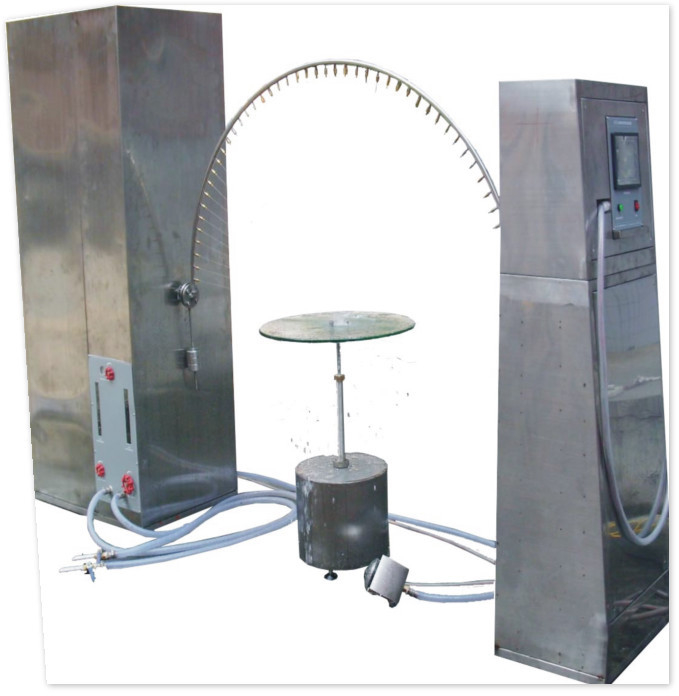

Δοκιμαστική συσκευή βροχής σε σωλήνα εκκρεμές DX8321

Τεχνικές απαιτήσεις για τον εξοπλισμό δοκιμής για βροχή

1Να συμμορφώνονται με τα πρότυπα:

σχεδιάζονται και κατασκευάζονται οι εξοπλισμός δοκιμής βροχής GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 και IEC60529-2001 "Επίπεδο προστασίας του περιβλήματος (κωδικός IP) ",και είναι κατάλληλα για την δοκιμή υδροστερότητας ηλεκτρικών προϊόντων με δεύτερο αριθμό χαρακτηριστικών 3 και 4 (IPX3, X4).

2Οι κύριες τεχνικές παραμέτρους του εξοπλισμού

1Η τάση που χρησιμοποιείται από τον εξοπλισμό AC 220V±10%· συχνότητα: 50Hz±5%

2- Μέγεθος σωλήνα swing: R=1200mm, ανταποκρίνεται στη χρήση 1300*800*800mm προϊόντα δειγμάτων

3- υλικό σωλήνα κυματισμού: SUS304 από ανοξείδωτο χάλυβα (εξωτερική διάμετρος ≥ 19 mm, πάχος τοίχου ≥ 2 mm),

4Διάμετρος τρύπας στάγματος: ¢0,4 mm, αριθμός τρυπών: 50 ανοίγματα IPX3, 75 ανοίγματα IPX4

5Συνολική ροή νερού: IPX3: 3,5L/min. IPX4:50,3 L/min

6Γωνία ακροφύλλου: 120 μοίρες (IPX3), 180 μοίρες (IPX4)

7Η γωνία μεταξύ IPX3 και IPX4 μπορεί να μετατραπεί και να αντικατασταθεί (μέθοδος δοκιμής σε υδροστερότητα τριών επιπέδων και σε υδροστερότητα τετραπέδων)

8. Γωνία κλίσης 120 μοίρες (IPX3), 360 μοίρες (IPX4)

9Πεδίο ρύθμισης όγκου νερού: ≥0-10L/min (διαμορφώσιμο)

10Ο χρόνος κλίσης (2X120 μοίρες) κατά τη διάρκεια της δοκιμής PX3 είναι 4 δευτερόλεπτα. Ο χρόνος ταλάντωσης (2X180 μοίρες) ήταν 12 δευτερόλεπτα κατά τη διάρκεια της δοκιμής IPX4.

11Ο ρυθμός ροής κάθε πρίζας νερού είναι 0,07L/min (διαμορφώσιμος) και το μετρητή ροής δείχνει άμεση ανάγνωση

12Χρόνος δοκιμής: 0-999min (προσαρμόσιμος)

13Διάμετρος στρογγυλοστάτη: ≥1600 mm (προσαρμόσιμο ύψος) · Φορτίο στρογγυλοστάτη: ≥200 kg

14. Ταχύτητα στροφήματος: μπορεί να ρυθμιστεί

15Η ροή του νερού μπορεί να εμφανιστεί απευθείας. Η πίεση ψεκασμού νερού μπορεί να διαγνωστεί απευθείας από ένα μετρητή πίεσης ή ηλεκτρονική οθόνη

16. PLC + βήμα κινητήρα + οθόνη αφής (PLC + βήμα κινητήρα + σύστημα ελέγχου οθόνης αφής: γωνία κλίσης, ταχύτητα κλίσης και χρόνο δοκιμής μπορεί να ρυθμιστεί απευθείας στην οθόνη αφής)

17Μετά την ολοκλήρωση της δοκιμής, το νερό στον σωλήνα νερού μπορεί να αφαιρεθεί αυτόματα

18Το κύριο σώμα του εξοπλισμού ανοικτής στήλης είναι κατασκευασμένο από ανοξείδωτο χάλυβα SUS304

19.Προσφέρει πιστοποιητικό επαλήθευσης τρίτου μέρους για τον παρεχόμενο εξοπλισμό.

3Άλλες απαιτήσεις:

Ο προμηθευτής παρέχει δωρεάν εγκατάσταση, θέση σε λειτουργία και κατάρτιση.
