Μηχανή δοκιμής κύκλου θέρμανσης φορτίου καλωδίου για δοκιμή θέρμανσης κυκλοφορίας και επεξεργασία θέρμανσης κυκλοφορίας καλωδίων

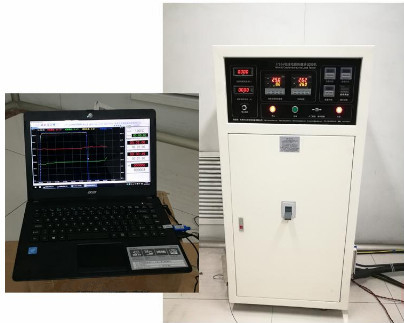

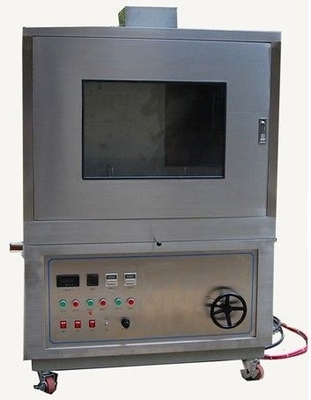

Μηχανή δοκιμής κύκλου θέρμανσης φορτίου καλωδίου DX8395

1- Πεδίο εφαρμογής:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"Ταυτόχρονα, μπορεί να πληροί τις απαιτήσεις των GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,Δοκιμή θερμοκρασίας κύκλου καλωδίων ηλεκτρικής ενέργειας και επεξεργασία θερμοκρασίας κύκλου καλωδίων πριν από δοκιμή διαπερατότητας νερού.

2. Τρόπος δοκιμής:

1Το σύρμα και το καλώδιο καταγράφουν την αλλαγή θερμοκρασίας του αγωγού υπό την επίδραση ενός ορισμένου ρεύματος.

2Το σύρμα και το καλώδιο θα ρυθμίζουν αυτόματα το ρεύμα μέσω του αγωγού στη θερμοκρασία του αγωγού.

3Χαρακτηριστικά:

Ταυτόχρονα με τη σταθερή θερμοκρασία θέρμανσης του καλωδίου ή τη σταθερή ροή θέρμανσης του καλωδίου,μπορεί να καταγράψει την έγκαιρη αλλαγή του ρεύματος του καλωδίου σε σταθερή θερμοκρασία και το ρεύμα, καμπύλη θερμοκρασίας και χρόνου, και μπορεί να αποθηκεύσει και να εκτυπώσει αρχεία

4. Διαδικασία δοκιμής και μέθοδος ελέγχου:

1. Διαδικασία δοκιμής:

Τα δείγματα που έχουν υποβληθεί σε δοκιμή στο πρώιμο στάδιο διασκορπίζονται στο πάτωμα του εργαστηρίου και θερμαίνονται με το σύρμα μέχρις ότου το σύρμα φθάσει σε σταθερή θερμοκρασία.η οποία είναι 5k ~ 10k υψηλότερη από τη μέγιστη θερμοκρασία του καλωδίου υπό κανονική λειτουργίαΓια τα καλώδια τριών πυρήνων, το ρεύμα θέρμανσης πρέπει να περνά από όλους τους αγωγούς.Η θερμοκρασία του αγωγού πρέπει να διατηρείται εντός του καθορισμένου εύρους θερμοκρασίας για τουλάχιστον 2 ώρες ανά κύκλο θέρμανσης.Μετά από αυτό, θα πρέπει να ψύχεται φυσικά στον αέρα για τουλάχιστον 3 ώρες έως ότου η θερμοκρασία του αγωγού είναι εντός 10K της θερμοκρασίας περιβάλλοντος, και αυτός ο κύκλος είναι 20 φορές.

2Μέθοδος ελέγχου: Ο ελεγκτής που αναπτύχθηκε ανεξάρτητα από την εταιρεία ελέγχει την τάση εισόδου του μετασχηματιστή, έτσι ώστε να ελέγχεται το ρεύμα εξόδου,και ταυτόχρονα χρησιμοποιεί τη λειτουργία εξόδου 4 ~ 20mA του ελεγκτή θερμοκρασίας για τον έλεγχο της ισχύος εξόδου, ώστε να επιτευχθεί η θερμοκρασία δοκιμής του καλωδίου.

3Υπάρχουν δύο είδη μεθόδων δειγματοληψίας θερμοκρασίας:

(1) Παίρνετε απευθείας δειγματοληψία θερμοκρασίας στο δείγμα δοκιμής

(2) Εάν το δείγμα πρέπει να διατηρηθεί για άλλες δοκιμές και δεν μπορεί να διατρυφθεί για τη δειγματοληψία θερμοκρασίας, χρησιμοποιείται άλλο καλώδιο της ίδιας προδιαγραφής για τη συγκριτική φόρτιση,και η θερμοκρασία του δείγματος φόρτωσης σύγκρισης λαμβάνεται ως τιμή ανατροφοδότησης του ελέγχου ρεύματος φόρτωσης για τον έλεγχο του ρεύματος του δείγματος δοκιμής

5. Προδιαγραφές δειγμάτων δοκιμής:

Διασπάστε δύο δείγματα καλωδίων με μήκος 10 ~ 15 μέτρα από το τελικό καλώδιο

6Κύρια παράμετρα:

1Διάστημα ρεύματος: 50~3000A

2Θερμοκρασία δοκιμής: 0~110°C, ακρίβεια μέτρησης θερμοκρασίας: ±1°C

3. Χρόνος θέρμανσης: 0~9999.99H/M/S μπορεί να ρυθμιστεί

4. Χρόνος ψύξης: 0~9999.99H/M/S μπορεί να ρυθμιστεί

5. Χρόνοι κύκλου: 1-9999 φορές μπορεί να ρυθμιστεί.

7Κύρια διαμόρφωση:

1Μετασχηματιστής κεντρικής θέρμανσης, δύο σετ 30 kVA:

(1) ονομαστική ισχύ: 30kVA·

(2) Ονομαστική είσοδος: 380V, 79A, ονομαστική έξοδος: 10V, 3000A.

(3) Μορφή μετασχηματιστή: διάμεσο, εσωτερική χρήση.

2Αμπερόμετρο: 3000.0A/5.0A δύο

3Μετασχηματιστής υψηλού ρεύματος: 3000A, 0,5 βαθμού.

4Πίνακας ελέγχου θερμοκρασίας PID: δύο (ένα για την παρακολούθηση της θερμοκρασίας δείγματος και το άλλο για την παρακολούθηση της θερμοκρασίας περιβάλλοντος)

5Διάμετρος 1,5 mm, μήκος 150 mm, δύο θωρακισμένα θερμό ζεύγη τύπου K (ένας με συνολικό μήκος 2m και 10m)

6Ένα σύνολο λογισμικού δοκιμής, το οποίο μπορεί να ρυθμίσει το τμήμα του προγράμματος θέρμανσης και να καταγράψει τα σχετικά δεδομένα και καμπύλες

7Ένας υπολογιστής.

8Κεφαλάκι ελέγχου: ένα σετ

9Δοκιμαστικές συσκευές: τέσσερις ομάδες
