Μηχανή δοκιμής αντίστασης στροφής σε υψηλές και χαμηλές θερμοκρασίες καλωδίων αιολικής ενέργειας για δοκιμή αντίστασης στροφής

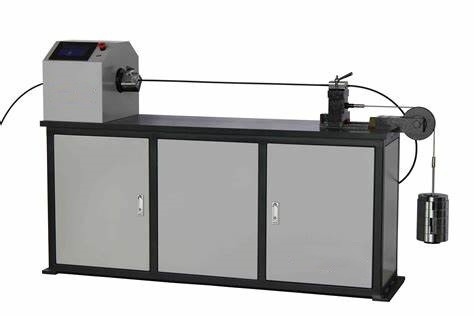

DX8416AWΜηχανή δοκιμής αντοχής στροφής καλωδίων ενέργειας υψηλής και χαμηλής θερμοκρασίας

1- Πεδίο εφαρμογής:

Είναι κατάλληλο για δοκιμή αντίστασης στροφής των ευέλικτων καλωδίων με αντίσταση στροφής για σύστημα παραγωγής αιολικής ενέργειας ή παρόμοιο σύστημα με ονομαστική τάση 1.8/3kV ή χαμηλότερα σε περιβάλλον χαμηλών θερμοκρασιών.

2- Να συμμορφώνονται με το πρότυπο:

Μέθοδος δοκιμής στρεβλώσεως TICW1-2009 για στρεβλώσιμο εύκαμπτο καλώδιο για την παραγωγή αιολικής ενέργειας

Δοκιμή GB/T2423.1-2001 Α: μέθοδος δοκιμής χαμηλής θερμοκρασίας, GB/T2423.2-2001 Δοκιμή Β: μέθοδος δοκιμής υψηλής θερμοκρασίας.

3Τεχνικές παραμέτρους:

Μέγεθος στούντιο: 400×300×2300mm.

Διάδρομος δοκιμής: 300 × 300 × 12600 mm·

Μετρήσεις: 1550 × 2500 mm.

Αριστερό ύψος: 1720 mm·

Αριστερό ύψος: 9620 mm·

Διάμετροι αριστερού και δεξιού καναλιού: 640 × 54 mm.

Συνολική μάζα: περίπου 2500Kg.

Πεδίο δοκιμής καλωδίων: δοκιμή καλωδίων αιολικής ενέργειας κάτω των 35KV·

Περιοχή θερμοκρασίας: -60 ~ 8 °C.

διακυμάνσεις θερμοκρασίας: ≤ ± 0,5 °C·

Ομοιόμορφη θερμοκρασία: ≤ ± 0,3 °C.

Χρόνος θέρμανσης: ρυθμιζόμενος.

Χρόνος ψύξης: κατά μέσο όρο 0,7 ~ 1,0 °C/min·

Παρατηρητικό παράθυρο: πολύστρωμα κούφια αντοχή σε υψηλές θερμοκρασίες (500 °C) ·

Πίνακας 2 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 715/2009

Άνοιγμα πόρτας: μονόανοιχτή πτυχωτή πόρτα.

Πίνακας ελέγχου: τροφοδοσία, οθόνη ελέγχου, κουμπί ελέγχου.

Κεφαλάκι ελέγχου διανομής ισχύος: πίνακα διανομής, ανεμιστήρας εξάτμισης·

Θέρμανση: θέρμανση πτερυγίων από ανοξείδωτο χάλυβα.

Εγκατάσταση: σύνολο συσσωρευτών στρεβλώσεων καλωδίων.

Τρύπα για το καλώδιο τροφοδοσίας και τρύπα αποχέτευσης: βρίσκεται στο πίσω μέρος του κουτιού.

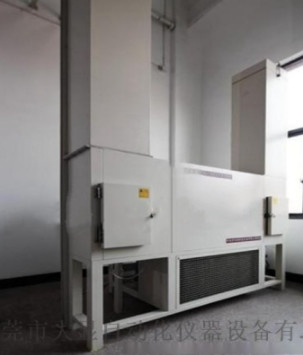

Η κύρια διαμόρφωση του δοκιμαστικού θαλάμου στροφής χαμηλής θερμοκρασίας για καλώδια παραγωγής αιολικής ενέργειας:

Παρατηρητικό παράθυρο: πολύστρωμα κούφια αντοχή σε υψηλές θερμοκρασίες (500 °C) ·

Πίνακας 2 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 715/2009

Άνοιγμα πόρτας: μονόανοιχτή πτυχωτή πόρτα.

Πίνακας ελέγχου: τροφοδοσία, οθόνη ελέγχου, κουμπί ελέγχου.

Κεφαλάκι ελέγχου διανομής ισχύος: πίνακα διανομής, ανεμιστήρας εξάτμισης·

Θέρμανση: θέρμανση πτερυγίων από ανοξείδωτο χάλυβα.

Εγκατάσταση: σύνολο συσσωρευτών στρεβλώσεων καλωδίων.

Τρύπα για το καλώδιο τροφοδοσίας και τρύπα αποχέτευσης: βρίσκεται στο πίσω μέρος του κουτιού.

Προϋποθέσεις χρήσης δοκιμαστικού θαλάμου στροφής χαμηλής θερμοκρασίας για καλώδια αιολικής ενέργειας:

1Τοποθεσία εγκατάστασης: επίπεδο έδαφος, καλά αεριζόμενο, χωρίς ισχυρές δονήσεις γύρω, χωρίς ισχυρή επίδραση ηλεκτρομαγνητικού πεδίου, χωρίς εύφλεκτες, εκρηκτικές, διαβρωτικές ουσίες και σκόνη,και υπάρχει κατάλληλος χώρος χρήσης και συντήρησης γύρω από τον εξοπλισμό;

2Περιβαλλοντικές συνθήκες:

Θερμοκρασία: 5 ~ 35 °C

Σχετική υγρασία: ≤ 85% RH

Πίεση αέρα: 86Kpa~106Kpa

3. Προϋποθέσεις τροφοδοσίας:

Ηλεκτρική τροφοδοσία AC380V, τριστάσιο τετρασύρματο + προστατευτικό καλώδιο γείωσης

Επιτρεπόμενο εύρος διακυμάνσεων τάσης: AC (380 ± 38) V

Επιτρεπόμενο εύρος διακυμάνσεων συχνότητας: (50 ± 0,5) HZ

Η αντίσταση εδάφους του καλωδίου PGND είναι μικρότερη από 4 Ω
