DX8810A Δοκιμαστικός φούρνος επικάλυψης πυρόστατης δομής από χάλυβα
1Ονομασία του έργου: δοκιμαστικός φούρνος επικάλυψης πυρόστατης δομής από χάλυβα

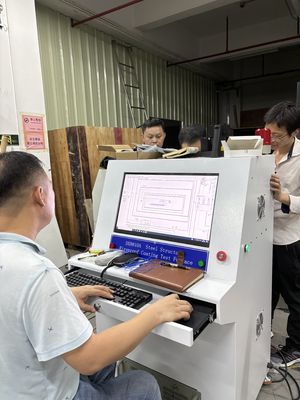

2Σύνοψη:Ο φούρνος δοκιμής πυρόστατης επικάλυψης χάλυβα είναι κατάλληλος για τη δοκιμή αντοχής στη φωτιά διαφόρων δειγμάτων πυρόστατης επικάλυψης χάλυβα που χρησιμοποιούνται σε εσωτερικά και εξωτερικά κτίρια (δομήματα)Χρησιμοποιώντας το περιβάλλον λειτουργίας του Windows 7 και το λογισμικό ανάπτυξης LabView, το στυλ της διεπαφής είναι φρέσκο, όμορφο και απλό.Τα αποτελέσματα των μετρήσεων εμφανίζονται σε πραγματικό χρόνο κατά τη διάρκεια της δοκιμής και η τέλεια καμπύλη σχεδιάζεται δυναμικά., και τα δεδομένα μπορούν να αποθηκευτούν μόνιμα, να ανακτηθούν και να εκτυπωθούν, και η έκθεση μπορεί να εκτυπωθεί απευθείας.και κάνει τα αποτελέσματα των δοκιμών πιο ακριβή.
3. συμμορφώνονται με το πρότυπο: ISO834-1, EN1363-1
Τεχνικές παραμέτρους:
1- Σύνθεση του εξοπλισμού: οριζόντιος φούρνος δοκιμής ανθεκτικότητας στη φωτιά, μέρος ελέγχου καύσης, μέρος αερίου και σύστημα μείωσης πίεσης, σύστημα απελευθέρωσης πίεσης και μέτρησης πίεσης,σύστημα εκπομπών καυσαερίων, πλαίσιο δοκιμής δείγματος, σύστημα ροής αερίου, σύστημα μέτρησης θερμοκρασίας (σύστημα απόκτησης δεδομένων θερμοκρασίας κλιβάνου, σύστημα απόκτησης θερμοκρασίας δοκιμαστικού στοιχείου),σύστημα βαλβίδας εξάτμισης καπνού και ειδικό λογισμικό δοκιμώνΗ 16-bit υψηλής ακρίβειας μονάδα απόκτησης δεδομένων χρησιμοποιείται για τη συλλογή των δεδομένων της θερμοκρασίας, της πίεσης, του ρυθμού ροής και άλλων πτυχών κάθε καναλιού,και οι πραγματικές πληροφορίες καύσης αναπαράγονται σε πραγματικό χρόνο μέσω ανάλυσης μικροεπιλογήτρουΤο σύνολο της μηχανής υιοθετεί εξαρτήματα υψηλής ποιότητας για να διασφαλιστεί ότι το σύστημα είναι υψηλής ποιότητας,λειτουργία υψηλής ταχύτητας και προηγμένη.

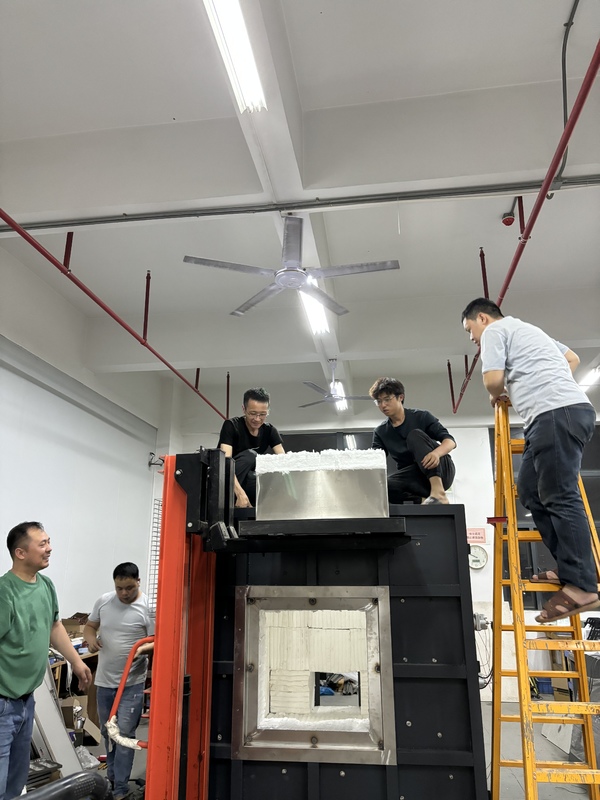

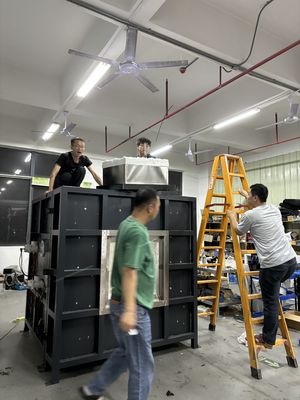

2. Δομή φούρνου: τετραπλάτη δομή, όταν το εσωτερικό στρώμα είναι 1300°C, το εξωτερικό στρώμα είναι θερμοκρασία δωματίου.το δεύτερο στρώμα του σιδηρουργικού πλαισίουΤο τρίτο στρώμα είναι κατασκευασμένο από τούβλα υψηλής θερμοκρασίας. Το τέταρτο στρώμα είναι κεραμικό βαμβάκι υψηλής θερμοκρασίας με αντοχή θερμοκρασίας 1700 °C.
3Πυροβολιστής:
3.1 υιοθετούνται 2 σετ καυστήρων υψηλής πίεσης με ισχύ 60~80kw, και ο καυστήρας έχει ρυθμιστή αναλογικότητας αέρα-καυσίμου,που σχηματίζει ένα κλειστό κύκλο ελέγχου με την ανάδραση της θερμοκρασίας στον φούρνο, και μπορεί να ρυθμίσει αυτόματα την βαλβίδα αερίου και την βαλβίδα αέρα για την επίτευξη του καλύτερου αποτελέσματος καύσης.
3.2 Ελεγκτής πυρκαγιάς: με αυτόματη συσκευή συναγερμού για αστοχία ανάφλεξης και σβήσιμο φλόγας.
3.3 Υπάρχουν 2 καμινάρια αερίου υψηλής ταχύτητας που είναι ενσωματωμένα και στις δύο πλευρές του τοίχου του φούρνου, ένα από κάθε πλευρά.
3.4 αγωγός αερίου και αγωγός αέρα: αποτελείται από βαλβίδα πεταλούδας, βαλβίδα αναλογικότητας αέρα-καυσίμου, βαλβίδα μείωσης πίεσης δύο σταδίων, χειροκίνητη βαλβίδα πεταλούδας, ελεγκτή ανάφλεξης,διακόπτης υψηλής και χαμηλής πίεσης, βαλβίδα αποδέσμευσης υπερπίεσης αερίου, διαχωριστή αερίου-ρευστότητας, βαλβίδα μείωσης πίεσης πρώτου σταδίου, βαλβίδα διακόπτη υγρής φάσης, μετρητή πίεσης αερίου, μετρητή χαμηλής πίεσης, βαλβίδα σφαίρας, συναγερμός διαρροής αερίου,Σωλήνες από ανοξείδωτο χάλυβα, σωλήνες υψηλής πίεσης αερίου κλπ.
4Σύστημα μέτρησης θερμοκρασίας:
4.1 Θερμοσύνδεσμος στον φούρνο:
4.2 Μέτρηση της θερμοκρασίας επιφάνειας αντίστροφης βολής:
4.3 Κινητή θερμοκρασία δοκιμής
4.4 Συλλογή θερμοκρασίας κλιβάνου
5Σύστημα μέτρησης πίεσης:
5.1 Μέτρηση πίεσης κλιβάνου
5.2 Η πίεση στο φούρνο καταγράφεται κάθε 1 λεπτό και η ακρίβεια του εξοπλισμού καταγραφής είναι 1 δευτερόλεπτο. Η συλλογή δεδομένων είναι 3 φορές/δευτερόλεπτο.η πίεση του φούρνου μπορεί να εξασφαλίζει έλεγχο σε πραγματικό χρόνο με το σύστημα εξάτμισης καπνού σύμφωνα με τις απαιτήσεις κάθε προτύπου του "Κεφάλαιο 2 Συμμόρφωση με τα πρότυπα";
5.3 Σονδύα μέτρησης σε σχήμα Τ
5.4 Μεταδότης πίεσης
6Σύστημα απελευθέρωσης πίεσης:
6.1 οι εξατμιστικές οπές καπνού είναι εγκατεστημένες στο τοίχωμα του φούρνου πίσω από το τοίχωμα του φούρνου,που συνδέονται με τον σωλήνα εξάτμισης καπνού για την αποδέσμευση του καυσαερίου στο σώμα του φούρνου και τον έλεγχο της πίεσης στον φούρνοΗ παροχή αέρα και ο αέρας εξάτμισης στον φούρνο ελέγχονται από έναν ισχυρό ανεμιστήρα 0,3 kW και μετατροπέα συχνότητας.και ο όγκος του αέρα ελέγχεται αυτόματα από προγράμματα υπολογιστών για να ικανοποιεί τις απαιτήσεις της καύσης, πίεση και καπνός,
6.2 Σωλήνες απελευθέρωσης πίεσης
6.3 Δύναμη απελευθέρωσης πίεσης: AC220, ανεμιστήρας υψηλής πίεσης 0,3 kW με αντοχή σε υψηλές θερμοκρασίες·
6.4 Ο έλεγχος της πίεσης του κλιβάνου και η συλλογή δεδομένων, η πίεση του κλιβάνου μπορεί να διασφαλίσει τον έλεγχο σε πραγματικό χρόνο σύμφωνα με τις ανωτέρω προδιαγραφές και το σύστημα εξάτμισης καπνού να σχηματίζει κύκλο ελέγχου.
7Δείκτης σχεδιασμού του κλιβάνου:
7.1 καθαρός όγκος της διάταξης: 1,0 m3
7.2 Μέγεθος του καθαρού εξοπλισμού: μήκος × πλάτος × ύψος = 1,0×1,0×1,0m
7.3 Εξωτερικές διαστάσεις της διάταξης: μήκος × πλάτος × ύψος = 1,6 × 1,6 × 1,6 m
7.4 Χρησιμοποιούμενο καύσιμο: φυσικό αέριο (θερμοσφαιρική αξία 8500Kcal/Nm3) ή βιομηχανικό αέριο·
7.5 Θερμοκρασία λειτουργίας: Η μακροχρόνια θερμοκρασία λειτουργίας του κλιβάνου είναι κάτω από 1300°C. Θέρμανση σύμφωνα με τον καθορισμένο τύπο.
7- συναγερμός αερίου: χρησιμοποιείται σε θάλαμο αερίου και σε τόπο δοκιμής.
8Αριθμός εμπρηστικών μουσκέτων: 2 σετ
9- Πίνακας δοκιμής δείγματος: κινητή ανθεκτική στη θερμότητα πλάκα από χάλυβα, συνολικά 2 σύνολα
10. Δοκιμή αποτελεσματικότητας θερμικής μόνωσης: Σύμφωνα με το πρότυπο GB/T14907-2018, παράρτημα Α,δύο θερμοσύμπρακα είναι αρχικά διατεταγμένα στο κέντρο της επιφάνειας αντίστροφης πυρκαγιάς του δείγματος και 125mm μακριά από την κεντρική γραμμή, και τα θερμό ζεύγη στο φούρνο χρησιμοποιούνται για τη δοκιμή και τον υπολογισμό της θερμομόνωσης.
Σύστημα εξάτμισης καπνού:
1Η δοκιμαστική συσκευή υιοθετεί τη μέθοδο χαμηλότερης εξάτμισης καπνού.
2Στο κάτω μέρος του κλιβάνου υπάρχει μια πύλη εξάτμισης καπνού σε σχήμα κοίλου, και στη συνέχεια αποβάλλεται μέσω του ανεμιστήρα που προκαλείται.
3Ο ανεμιστήρας εξάτμισης καπνού και ο σωλήνας εξάτμισης καπνού είναι κατασκευασμένοι από ανοξείδωτο χάλυβα 304.
